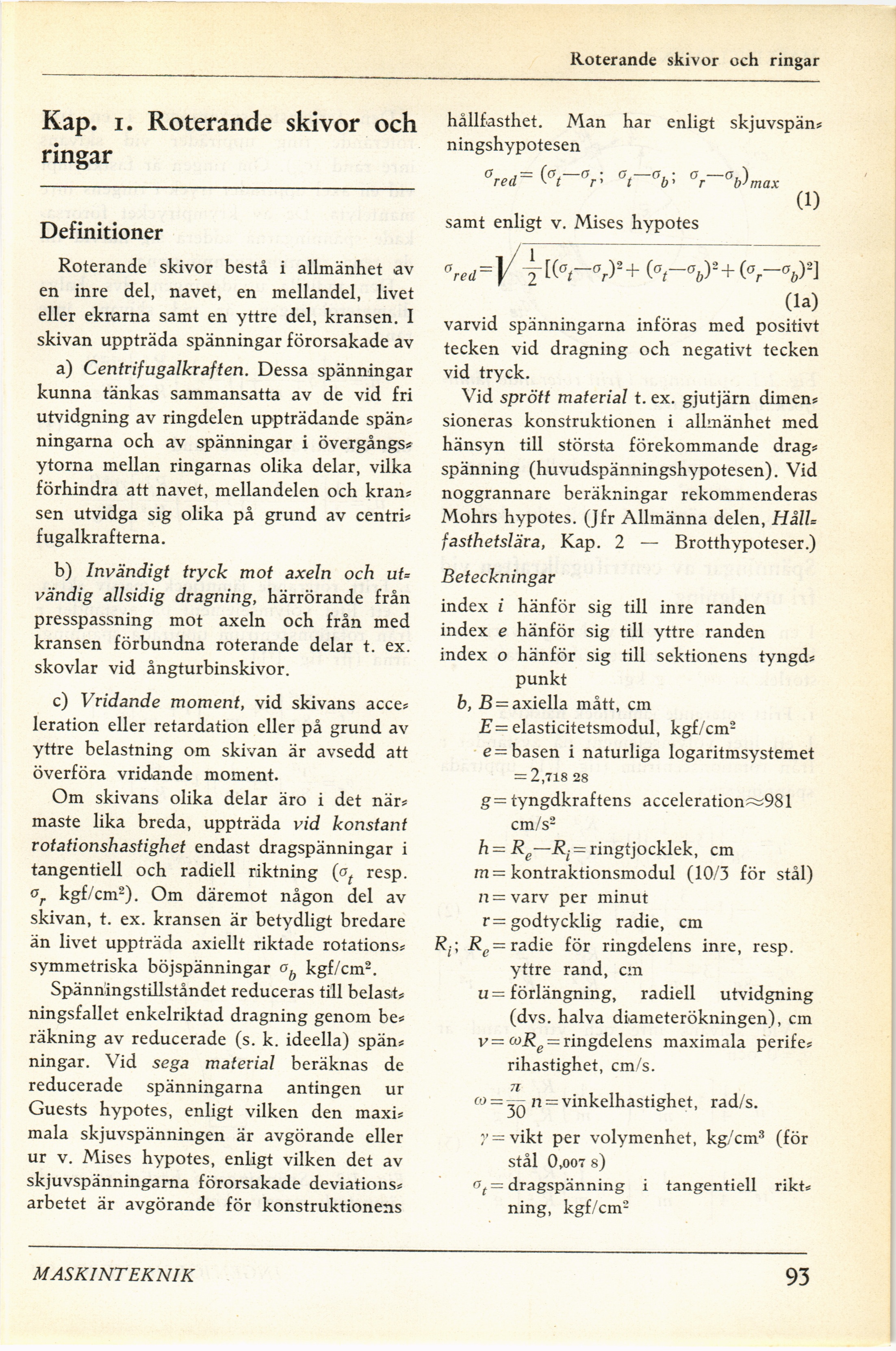

Roterande skivor och ringar
Kap. i. Roterande skivor och
ringar
Definitioner
Roterande skivor bestå i allmänhet av
en inre del, navet, en mellandel, livet
eller ekrarna samt en yttre del, kransen. I
skivan uppträda spänningar förorsakade av
a) Centrifugalkraften. Dessa spänningar
kunna tänkas sammansatta av de vid fri
utvidgning av ringdelen uppträdande spän*
ningarna och av spänningar i övergångs*
ytorna mellan ringarnas olika delar, vilka
förhindra att navet, mellandelen och krän*
sen utvidga sig olika på grund av centri*
fugalkrafterna.
b) Invändigt tryck mot axeln och ut=
vändig allsidig dragning, härrörande från
presspassning mot axeln och från med
kransen förbundna roterande delar t. ex.
skövlar vid ångturbinskivor.
c) Vridande moment, vid skivans acce*
leration eller retardation eller på grund av
yttre belastning om skivan är avsedd att
överföra vridande moment.
Om skivans olika delar äro i det när*
måste lika breda, uppträda vid konstant
rotationshastighet endast dragspänningar i
tangentiell och radiell riktning (o{ resp.
or kgf/cm2). Om däremot någon del av
skivan, t. ex. kransen är betydligt bredare
än livet uppträda axiellt riktade rotations*
symmetriska böjspänningar ob kgf/cm2.
Spänningstillståndet reduceras till beläst*
ningsfallet enkelriktad dragning genom be*
räkning av reducerade (s. k. ideella) spän*
ningar. Vid sega material beräknas de
reducerade spänningarna antingen ur
Guests hypotes, enligt vilken den maxi*
mala skjuvspänningen är avgörande eller
ur v. Mises hypotes, enligt vilken det av
skjuvspänningarna förorsakade deviations*
arbetet är avgörande för konstruktionens
hållfasthet. Man har enligt skjuvspän*
ningshypotesen
G (o.—G • a.—G. • a —a.)
red v t r’ t b’ r b’max
(1)
samt enligt v. Mises hypotes
°red = Y T Kat-°ry+ (■°t-°b)2+ (Ör-Øö)2]
(la)
varvid spänningarna införas med positivt
tecken vid dragning och negativt tecken
vid tryck.
Vid sprött material t. ex. gjutjärn dimen*
sioneras konstruktionen i allmänhet med
hänsyn till största förekommande drag*
spänning (huvudspänningshypotesen). Vid
noggrannare beräkningar rekommenderas
Mohrs hypotes. (Jfr Allmänna delen, HålU
fasthetslära, Kap. 2 — Brotthypoteser.)
Beteckningar
index i hänför sig till inre randen
index e hänför sig till yttre randen
index o hänför sig till sektionens tyngd*
punkt
b, B = axiella mått, cm
E = elasticitetsmodul, kgf/cm2
e = basen i naturliga logaritmsystemet
= 2,718 28
g = tyngdkraftens accelerationÄ981
cm/s2
h = R—R■ = ringtjocklek, cm
m= kontraktionsmodul (10/3 för stål)
n=varv per minut
r= godtycklig radie, cm
Rt\ Re= radie för ringdelens inre, resp.
yttre rand, cm
u= förlängning, radiell utvidgning
(dvs. halva diameterökningen), cm
v = wRe — ringdelens maximala perife*
rihastighet, cm/s.
71
co = – n = vinkelhastighet, rad/s.
}’ = vikt per volymenhet, kg/cm3 (för
stål 0,oo7 s)
øf= dragspänning i tangentiell rikt*
ning, kgf/cm2
MASKINTEKNIK
93
