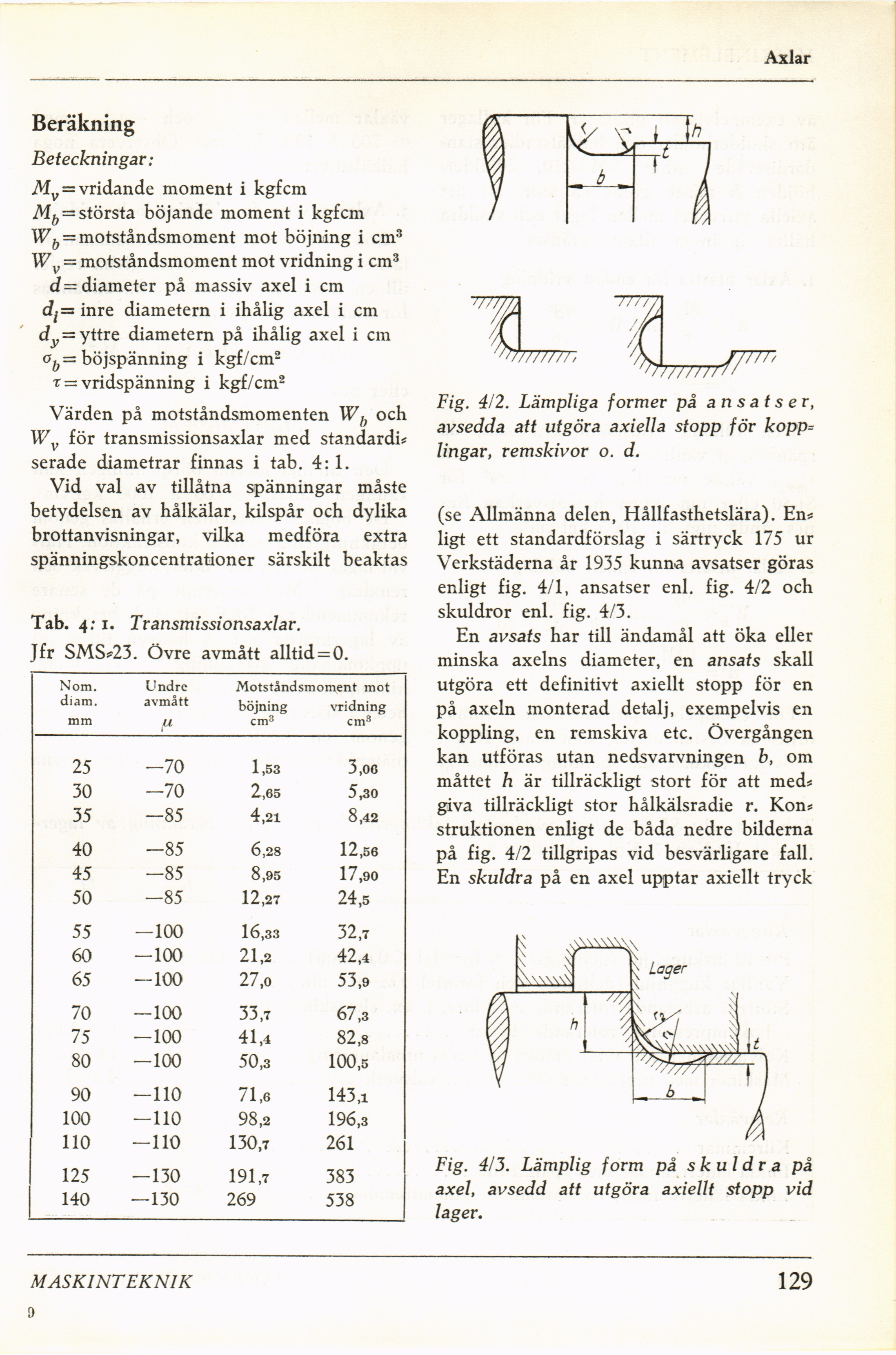

Axlar

Beräkning

Beteckningar:

Mv = vridande moment i kgfcm
Mb = största böjande moment i kgfcm
Wb = motståndsmoment mot böjning i cm3
Wv = motståndsmoment mot vridning i cm3
d= diameter på massiv axel i cm
dj = inre diametern i ihålig axel i cm
dy = yttre diametern på ihålig axel i cm
ob= böjspänning i kgf/cm2
t = vridspänning i kgf/cm2

Värden på motståndsmomenten Wb och
Wv för transmissionsaxlar med standardi*
serade diametrar finnas i tab. 4:1.

Vid val av tillåtna spänningar måste
betydelsen av hålkälar, kilspår och dylika
brottanvisningar, vilka medföra extra
spänningskoncentrationer särskilt beaktas

Tab. 4; i. Transmissionsaxlar.
Jfr SMS*23. Övre avmått alltid = 0.

Nom. diam. mm Undre avmätt ju Motstlndsmoment mot böjning vridning cm3 cm3
25 —70 1,53 3,06
30 -70 2,65 5,30
35 —85 4,21 8,42
40 —85 6,28 12,56
45 —85 8,95 17,90
50 —85 12,27 24,5
55 — 100 16,33 32,7
60 —100 21,2 42,4
65 —100 27,0 53,9
70 —100 33,7 67,3
75 — 100 41,4 82,8
80 — 100 50,3 100,5
90 -110 71,6 143,1
100 -110 98,2 196,3
110 -110 130,7 261
125 —130 191,7 383
140 —130 269 538

Fig. 4/2. Lämpliga former på ansatser,
avsedda att utgöra axiella stopp för
kopplingar, remskivor o. d.

(se Allmänna delen, Hållfasthetslära). En*
ligt ett standardförslag i särtryck 175 ur
Verkstäderna år 1935 kunna avsatser göras
enligt fig. 4/1, ansatser enl. fig. 4/2 och
skuldror enl. fig. 4/3.

En avsats har till ändamål att öka eller
minska axelns diameter, en ansats skall
utgöra ett definitivt axiellt stopp för en
på axeln monterad detalj, exempelvis en
koppling, en remskiva etc. Övergången
kan utföras utan nedsvarvningen b, om
måttet h är tillräckligt stort för att med*
giva tillräckligt stor hålkälsradie r. Kon*
struktionen enligt de båda nedre bilderna
på fig. 4/2 tillgripas vid besvärligare fall.
En skuldra på en axel upptar axiellt tryck

axel, avsedd att utgöra axiellt stopp vid
lager.

MASKINTEKNIK

S)

129
