MASKINELEMENT
Kap. 7. Kullager och rullager
Konstruktioner
Såväl kullager som rullager kunna in*
delas i de två huvudgrupperna radiallager
och axiallager. Någon skarpt markerad
gräns mellan dessa huvudgrupper finnes
dock icke, eftersom många lagertyper
kunna upptaga såväl radial* som axialbe*
lastningar. Med ett radiallager bärfömåga
menas alltid den rent radiella bärförmå*
gån, under det att den rent axiella bärför*
mågan är utgångspunkt för beräkningar,
som avse axiallager.
Om man bortser från speciella lager*
konstruktioner, består varje kullager eller
rullager av två ringar eller två brickor,
en sats rullkroppar och en kulhållare eller
rullhållare. Hållaren fördelar rullkroppar*
na på jämna avstånd runt periferien och
hindrar dem från att beröra varandra.
De vanligaste konstruktionerna av ra*
diallager visas i fig. 7/1—7. Av cylind*
riska rullager finnas förutom den i fig.
7/6 visade typen NU, som har två flän*
sar på ytterringen, bl. a. en typ N med
två flänsar på innerringen och en typ NJ
med två flänsar på ytterringen och en på
innerringen.
Sfäriska kullager, fig. 7/1, och sfäriska
rullager, fig. 7/5, tillverkas i regel också
med koniskt hål. Lager i detta utförande
monteras på axeln med klämhylsa eller
avdragshylsa.
Fig. 7/8—10 visa de vanligast förekom*
mande konstruktionerna av axiallager.
Fig. 7/1.
Fig. 7/2.
Fig. 7/3.
Fig. 7/4.
Fig. 7/5. ’ Fig. 7/6. Fig. 7/7.

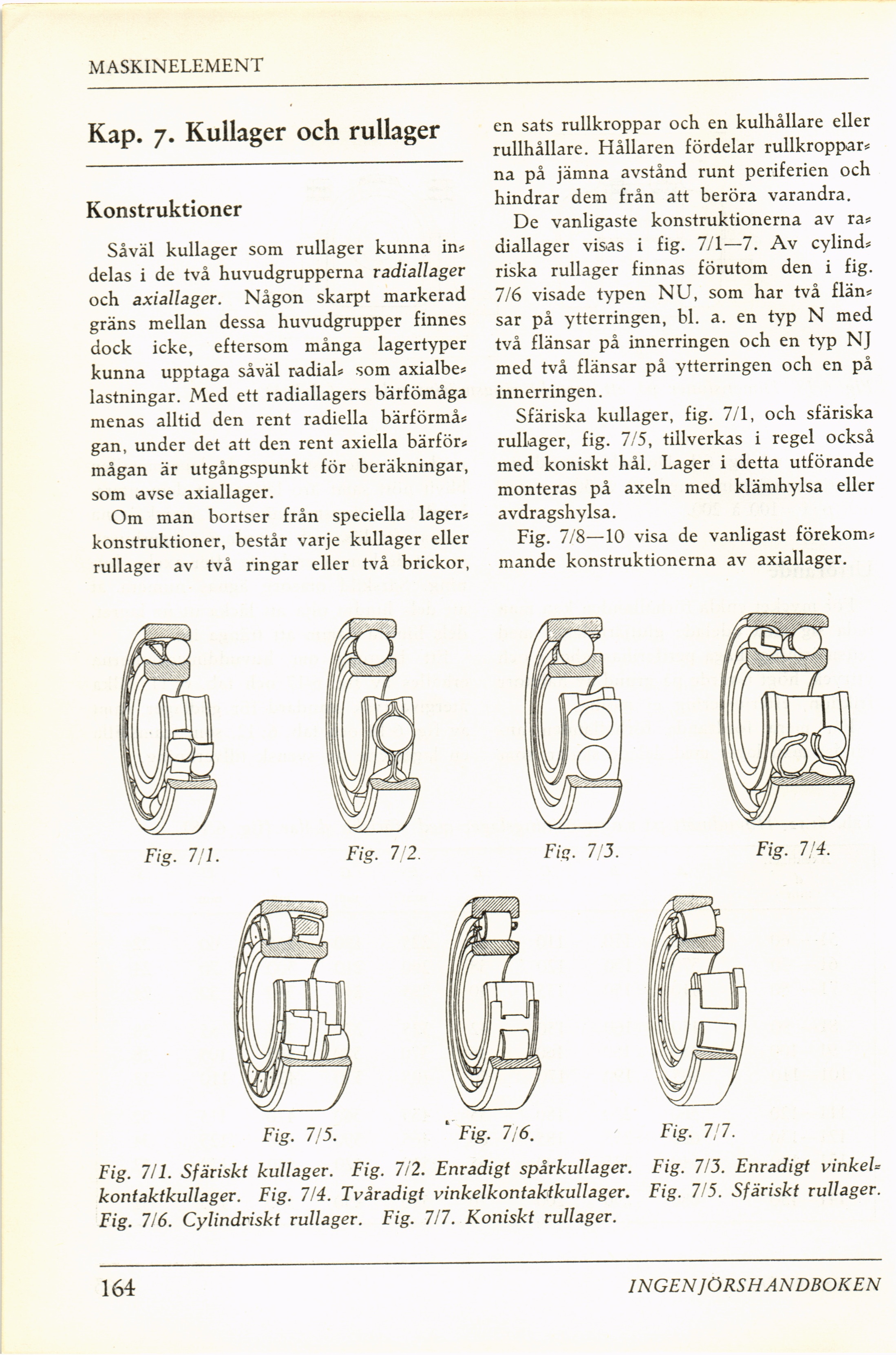

Fig. 7/1. Sfäriskt kullager. Fig. 7/2. Friradigt spårkullager. Fig. 7/3. Enradigt vinkel=
kontaktkullager. Fig. 7/4. Tvåradigt vinkelkontaktkullager. Fig. 7/5. Sfäriskt rullager.
Fig. 7/6. Cylindriskt rullager. Fig. 7/7. Koniskt rullager.
