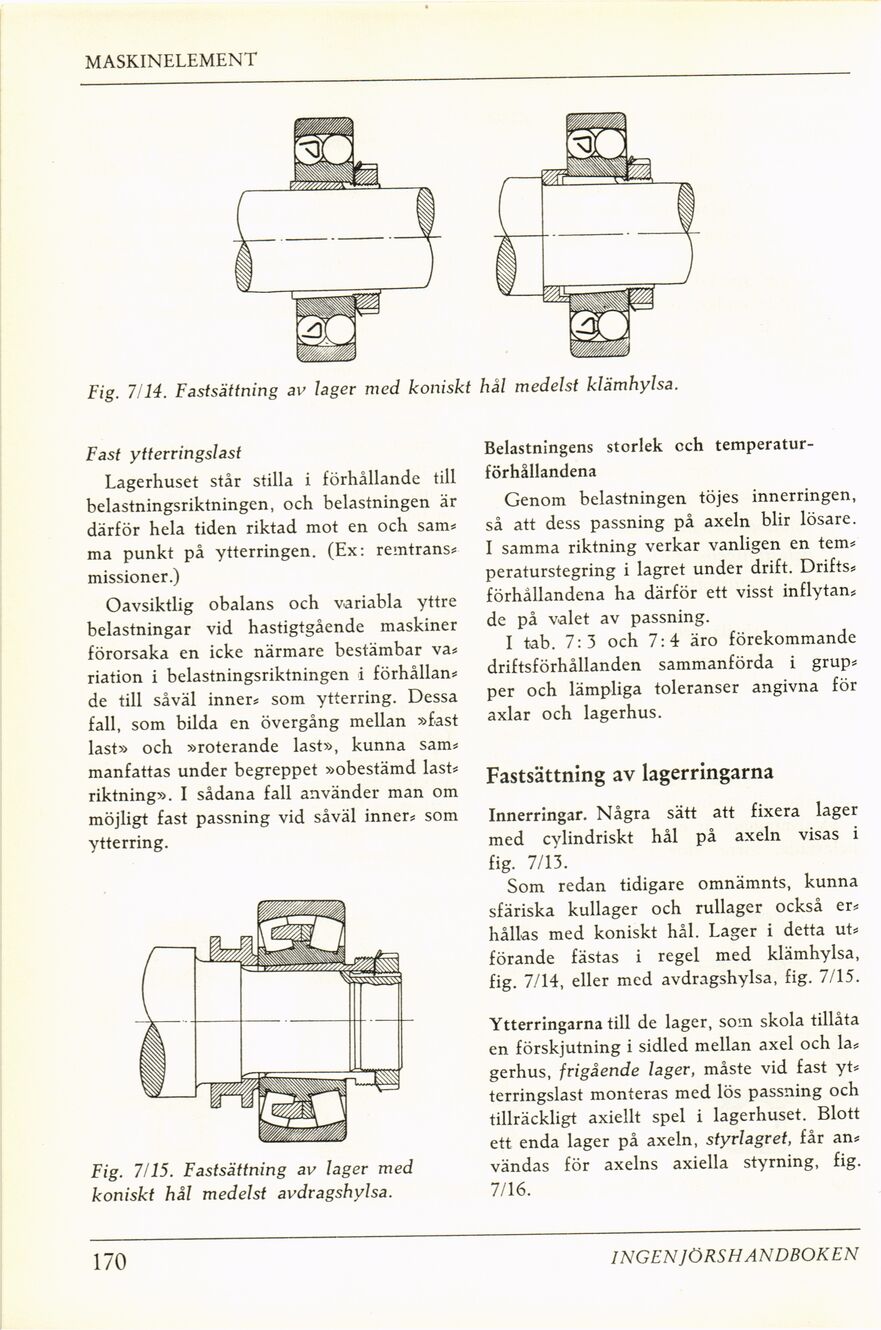

"MASKINELEMENT
Fast ytterringslast
Lagerhuset står stilla i förhållande till
belastningsriktningen, och belastningen är
därför hela tiden riktad mot en och sam*
ma punkt på ytterringen. (Ex: remtrans*
missioner.)
Oavsiktlig obalans och variabla yttre
belastningar vid hastigtgående maskiner
förorsaka en icke närmare bestämbar va*
riation i belastningsriktningen i förhållan*
de till såväl inner* som ytterring. Dessa
fall, som bilda en övergång mellan »fast
last» och »roterande last», kunna sam*
manfattas under begreppet »obestämd last*
riktning». I sådana fall använder man om
möjligt fast passning vid såväl inner* som
ytterring.
Fig. 7115. Fastsättning av lager med
koniskt hål medelst avdragshylsa.
Belastningens storlek cch
temperaturförhållandena
Genom belastningen töjes innerringen,
så att dess passning på axeln blir lösare.
I samma riktning verkar vanligen en tem*
peraturstegring i lagret under drift. Drifts*
förhållandena ha därför ett visst inflytan*
de på valet av passning.
I tab. 7:3 och 7:4 äro förekommande
driftsförhållanden sammanförda i grup*
per och lämpliga toleranser angivna för
axlar och lagerhus.
Fastsättning av lagerringarna
Innerringar. Några sätt att fixera lager
med cylindriskt hål på axeln visas i
fig. 7/13.
Som redan tidigare omnämnts, kunna
sfäriska kullager och rullager också er*
hållas med koniskt hål. Lager i detta ut*
förande fästas i regel med klämhylsa,
fig. 7/14, eller med avdragshylsa, fig. 7/15.
Ytterringarna till de lager, som skola tillåta
en förskjutning i sidled mellan axel och la*
gerhus, frigående lager, måste vid fast yt*
terringslast monteras med lös passning och
tillräckligt axiellt spel i lagerhuset. Blott
ett enda lager på axeln, styrlagret, får an*
vändas för axelns axiella styrning, fig.
7/16.
170
INGEN ] ÖRS HANDBOKEN
Fig. 7/14. Fastsättning av lager med koniskt hål medelst klämhylsa.
