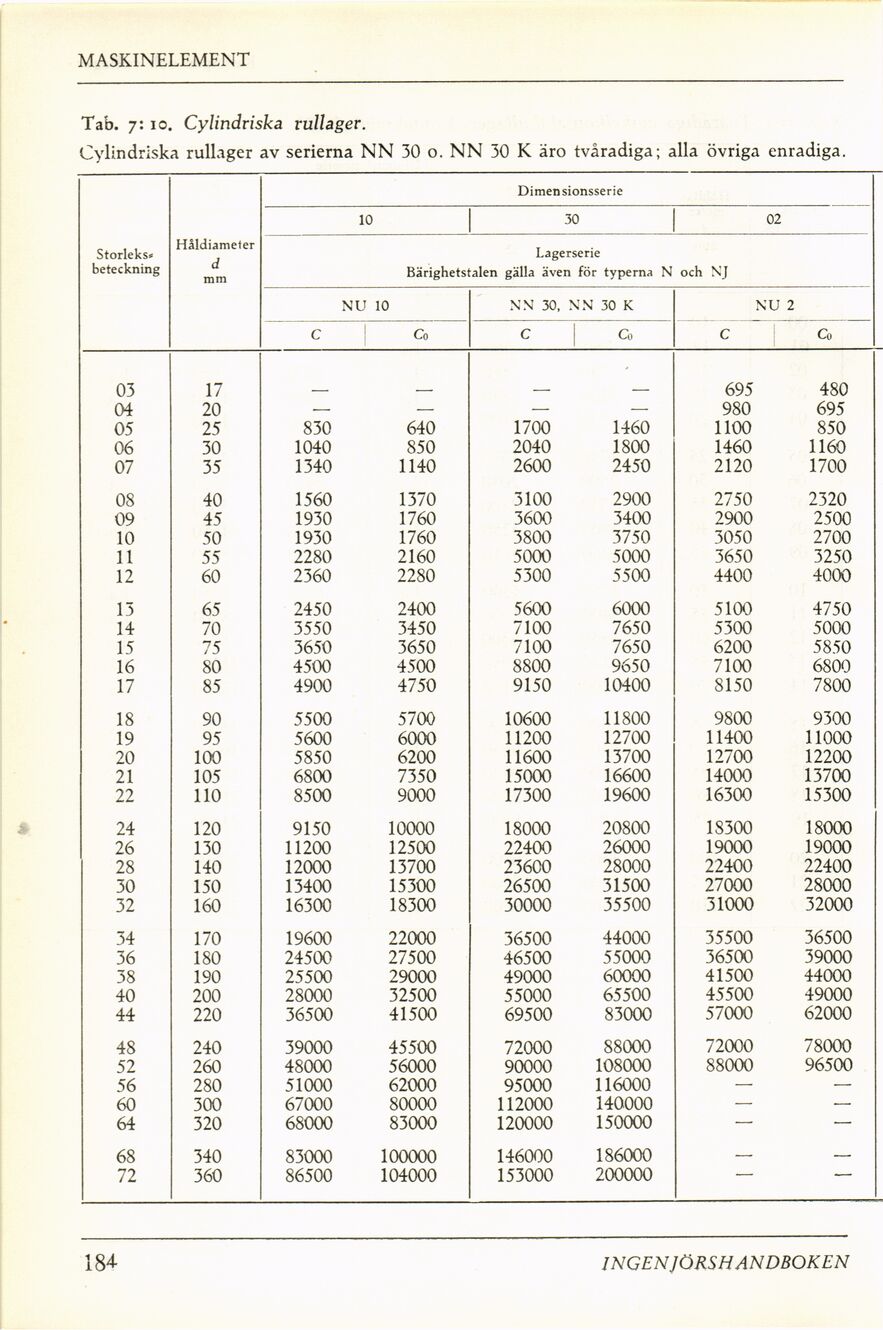

"MASKINELEMENT
Tab. 7: io. Cylindriska rullager.
Cylindriska rullager av serierna NN 30 o. NN 30 K äro tvåradiga; alla övriga enradiga.
Storleks» beteckning Håldiameter d mm Dimensionsserie
10 30 02
Lagerserie Bärighetstalen gälla även för typerna N och NJ
NU 10 NN 30, NN’ 30 K NU 2
C Co C Co C Co
03 17 695 480
04 20 — — — — 980 695
05 25 830 640 1700 1460 1100 850
06 30 1040 850 2040 1800 1460 1160
07 35 1340 1140 2600 2450 2120 1700
08 40 1560 1370 3100 2900 2750 2320
09 45 1930 1760 3600 3400 2900 2500
10 50 1930 1760 3800 3750 3050 2700
11 55 2280 2160 5000 5000 3650 3250
12 60 2360 2280 5300 5500 4400 4000
13 65 2450 2400 5600 6000 5100 4750
14 70 3550 3450 7100 7650 5300 5000
15 75 3650 3650 7100 7650 6200 5850
16 80 4500 4500 8800 9650 7100 6800
17 85 4900 4750 9150 10400 8150 7800
18 90 5500 5700 10600 11800 9800 9300
19 95 5600 6000 11200 12700 11400 11000
20 100 5850 6200 11600 13700 12700 12200
21 105 6800 7350 15000 16600 14000 13700
22 110 8500 9000 17300 19600 16300 15300
24 120 9150 10000 18000 20800 18300 18000
26 130 11200 12500 22400 26000 19000 19000
28 140 12000 13700 23600 28000 22400 22400
30 150 13400 15300 26500 31500 27000 28000
32 160 16300 18300 30000 35500 31000 32000
34 170 19600 22000 36500 44000 35500 36500
36 180 24500 27500 46500 55000 36500 39000
38 190 25500 29000 49000 60000 41500 44000
40 200 28000 32500 55000 65500 45500 49000
44 220 36500 41500 69500 83000 57000 62000
48 240 39000 45500 72000 88000 72000 78000
52 260 48000 56000 90000 108000 88000 96500
56 280 51000 62000 95000 116000 — —
60 300 67000 80000 112000 140000 — —
64 320 68000 83000 120000 150000 — —
68 340 83000 100000 146000 186000 — —
72 360 86500 104000 153000 200000 —
184
