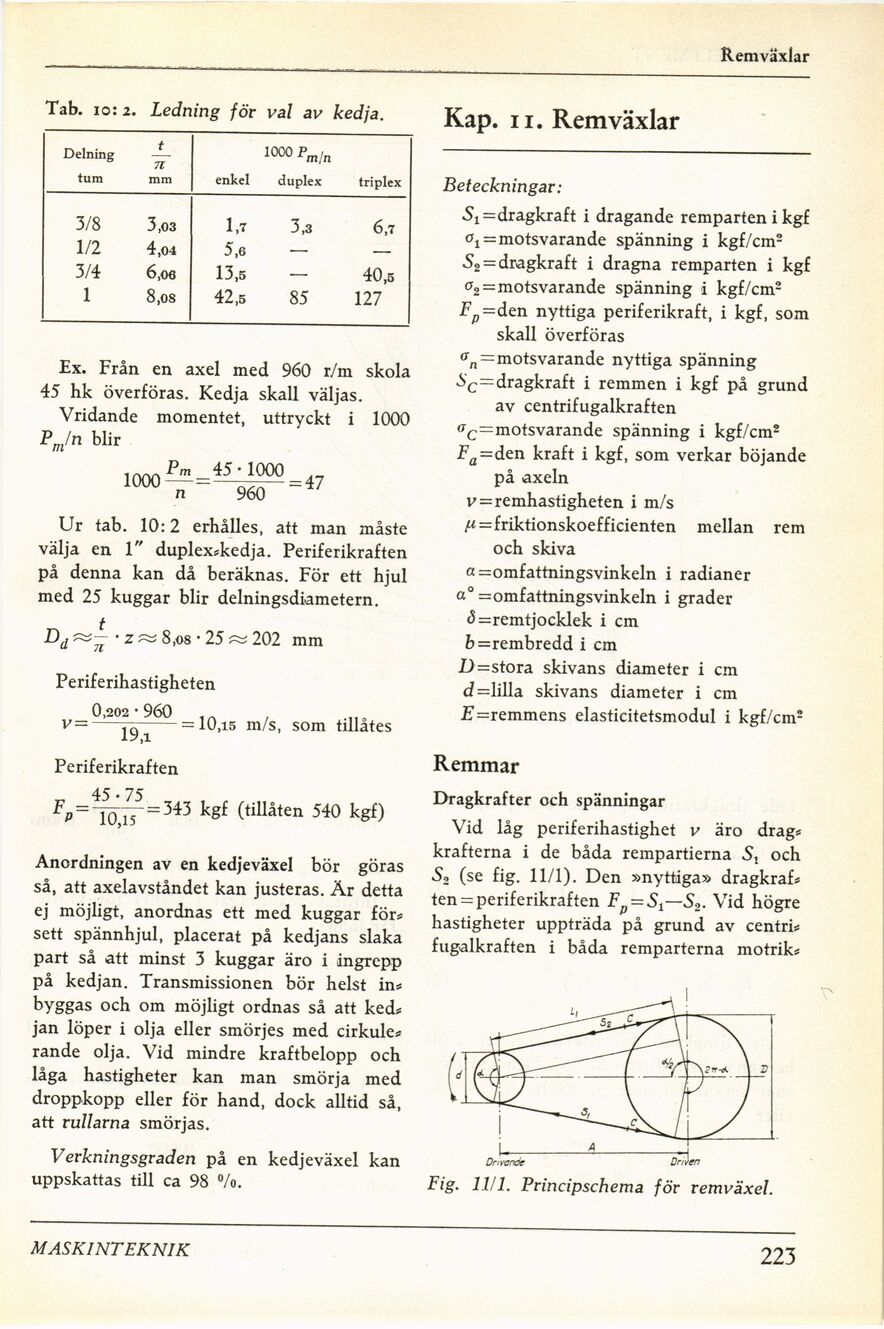

Remväxlar
Tab. 10:2. Ledning för val av kedja. Kap. II. Remväxlar
Delning tum t 71 mm enkel IVMPmln duplex triplex
3/8 3,03 1,7 3,3 6,7
1/2 4,04 5,6 — —
3/4 6,06 13,5 — 40,5
1 8,08 42,5 85 127
Ex. Från en axel med 960 r/m skola
45 hk överföras. Kedja skall väljas.
Vridande momentet, uttryckt i 1000
Pm/n blir
1000^=^5-47
n 960
Ur tab. 10:2 erhålles, att man måste
välja en 1" duplexskedja. Periferikraften
på denna kan då beräknas. För ett hjul
med 25 kuggar blir delningsdiametern.
t
Dn
8,08 • 25 ~ 202 mm
Periferihastigheten
0,202 • 960
19,i
Periferikraften
45-75
= 10,15 m/s, som tillåtes
10,15
= 343 kgf (tillåten 540 kgf)
Anordningen av en kedjeväxel bör göras
så, att axelavståndet kan justeras. Är detta
ej möjligt, anordnas ett med kuggar för?
sett spännhjul, placerat på kedjans slaka
part så att minst 3 kuggar äro i ingrepp
på kedjan. Transmissionen bör helst in*
byggas och om möjligt ordnas så att ked*
jan löper i olja eller smörjes med cirkule?
rande olja. Vid mindre kraftbelopp och
låga hastigheter kan man smörja med
droppkopp eller för hand, dock alltid så,
att rullarna smörjas.
Verkningsgraden på en kedjeväxel kan
uppskattas till ca 98 %>.
Beteckningar:
5t=dragkraft i dragande remparten i kgf
= motsvarande spänning i kgf/cm2
52 = dragkraft i dragna remparten i kgf
o2=motsvarande spänning i kgf/cm2
Fp—den nyttiga periferikraft, i kgf, som
skall överföras
motsvarande nyttiga spänning
Sc=dragkraft i remmen i kgf på grund
av centrifugalkraften
ffc=motsvarande spänning i kgf/cm2
Pfl=den kraft i kgf, som verkar böjande
på axeln
v = remhastigheten i m/s
friktionskoefficienten mellan rem
och skiva
a=omfattningsvinkeln i radianer
a° =omfattningsvinkeln i grader
(5=remtjocklek i cm
b=rembredd i cm
D= stora skivans diameter i cm
d—lilla skivans diameter i cm
E=remmens elasticitetsmodul i kgf/cm2
Remmar
Dragkrafter och spänningar
Vid låg periferihastighet v äro drag*
krafterna i de båda rempartierna Sx och
S2 (se fig. 11/1). Den »nyttiga» dragkrafs
ten = periferikraften Fp = S1—S2. Vid högre
hastigheter uppträda på grund av centri*
fugalkraften i båda remparterna motrik»
Drivande Omen
Fig. 11/1. Principschema för remväxel.
MASKINTEKNIK
223
