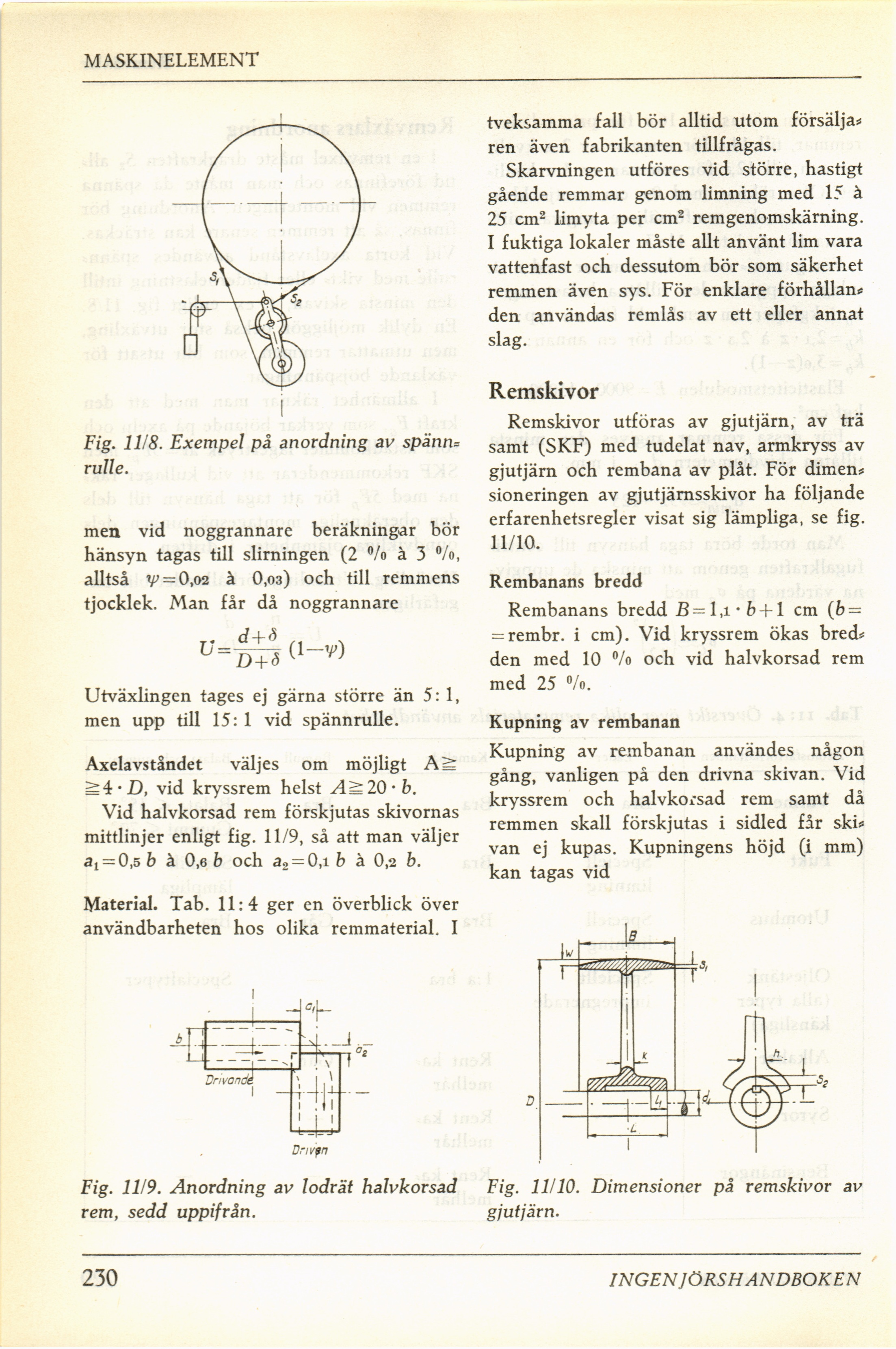

MASKINELEMENT
Fig. 11/8. Exempel på anordning av spänn®
rulle.
men vid noggrannare beräkningar bör
hänsyn tagas till slirningen (2 °/o à 3 %>,
alltså ff = 0,02 à 0,03) och till remmens
tjocklek. Man får då noggrannare
j- d+S
ly+s ^
Utväxlingen tages ej gärna större än 5: 1,
men upp till 15: 1 vid spännrulle.
Axelavståndet väljes om möjligt Aè
^4 - D, vid kryssrem helst A^20-b.
Vid halvkorsad rem förskjutas skivornas
mittlinjer enligt fig. 11/9, så att man väljer
at = 0,5 b k 0,6 b och a2-0,i b å 0,2 b.
Material. Tab. 11:4 ger en överblick över
användbarheten hos olika remmaterial. I
Fig. 11/9. Anordning av lodrät halvkorsad
rem, sedd uppifrån.
tveksamma fall bör alltid utom försälja*
ren även fabrikanten tillfrågas.
Skarvningen utföres vid större, hastigt
gående remmar genom limning med 15 à
25 cm2 limyta per cm2 remgenomskärning.
I fuktiga lokaler måste allt använt lim vara
vattenfast och dessutom bör som säkerhet
remmen även sys. För enklare förhållan*
den användas remlås av ett eller annat
slag.
Remskivor
Remskivor utföras av gjutjärn, av trä
samt (SKF) med tudelat nav, armkryss av
gjutjärn och rembana av plåt. För dimen*
sioneringen av gjutjärnsskivor ha följande
erfarenhetsregler visat sig lämpliga, se fig.
11/10.
Rembanans bredd
Rembanans bredd ß=l,i*b + l cm (b =
= rembr. i cm). Vid kryssrem ökas bred*
den med 10 % och vid halvkorsad rem
med 25 %.
Kupning av rembanan
Kupning av rembanan användes någon
gång, vanligen på den drivna skivan. Vid
kryssrem och halvkorsad rem samt då
remmen skall förskjutas i sidled får ski*
van ej kupas. Kupningens höjd (i mm)
kan tagas vid
Fig. 11/10. Dimensioner på remskivor av
gjutjärn.
230
