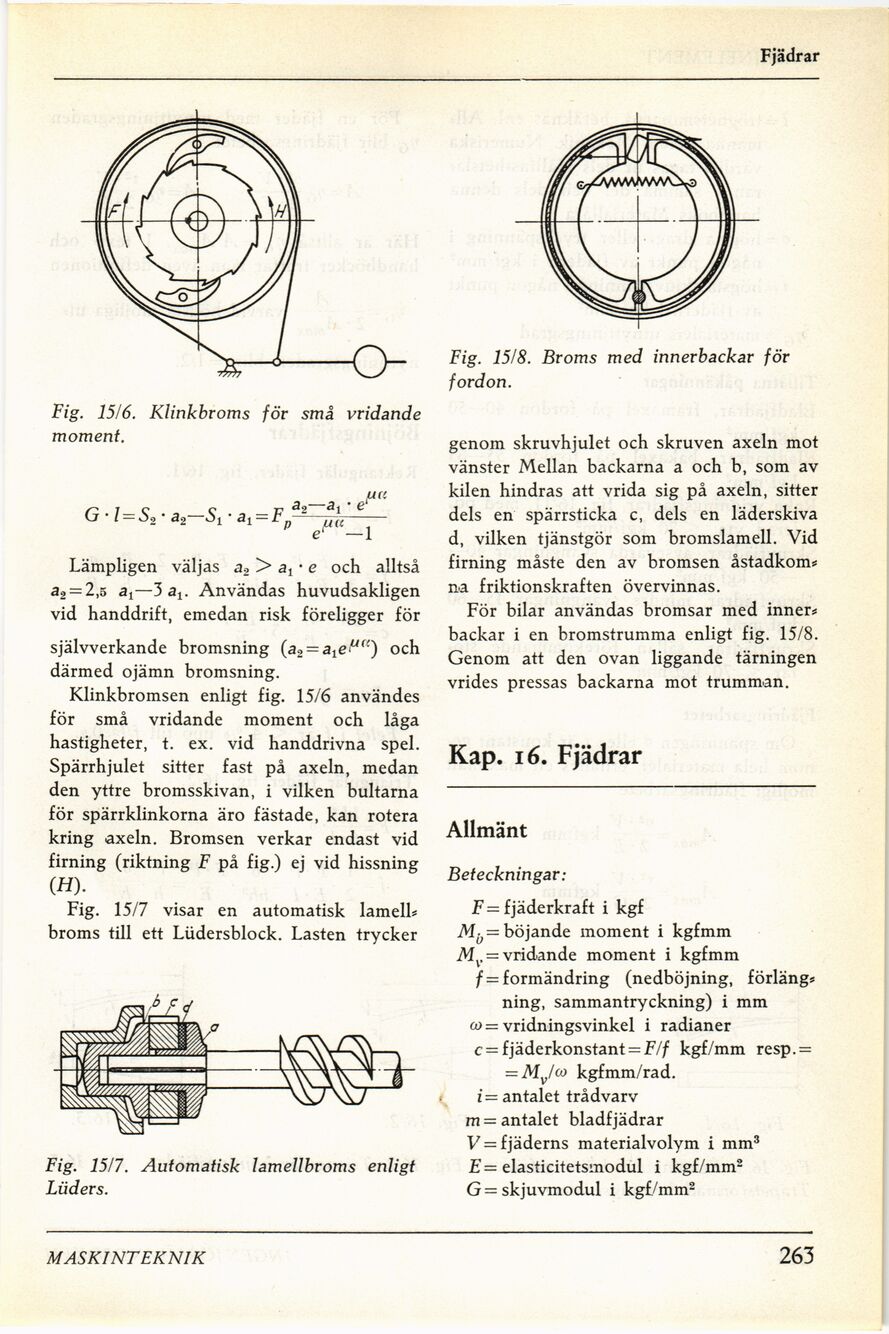

Fjädrar
Fig. 15/6. Klirikbroms för små vridande
moment.
G ■ l=S2- a2—Si •a1 = F
uu
el —1
Lämpligen väljas a2 > at • e och alltså
a, = 2,5 at—3 ax. Användas huvudsakligen
vid handdrift, emedan risk föreligger för
självverkande bromsning (a2 = a1e’Mf") och
därmed ojämn bromsning.
Klinkbromsen enligt fig. 15/6 användes
för små vridande moment och låga
hastigheter, t. ex. vid handdrivna spel.
Spärrhjulet sitter fast på axeln, medan
den yttre bromsskivan, i vilken bultarna
för spärrklinkorna äro fästade, kan rotera
kring axeln. Bromsen verkar endast vid
firning (riktning F på fig.) ej vid hissning
(H).
Fig. 15/7 visar en automatisk lamell*
broms till ett Lüdersblock. Lasten trycker
Fig. 15/8. Broms med innerbackar för
fordon.
genom skruvhjulet och skruven axeln mot
vänster Mellan backarna a och b, som av
kilen hindras att vrida sig på axeln, sitter
dels en spärrsticka c, dels en läderskiva
d, vilken tjänstgör som bromslamell. Vid
firning måste den av bromsen åstadkom*
na friktionskraften övervinnas.
För bilar användas bromsar med inner*
backar i en bromstrumma enligt fig. 15/8.
Genom att den ovan liggande tärningen
vrides pressas backarna mot trumman.
Kap. 16. Fjädrar
Fig. 15/7. Automatisk lamellbroms enligt
Lüders.
Allmänt
Beteckningar:
F= fjäderkraft i kgf
M[j= böjande moment i kgfmm
Mv = vridande moment i kgfmm
f = formändring (nedböjning, förläng*
ning, sammantryckning) i mm
co = vridningsvinkel i radianer
c = fjäderkonstant = F/f kgf/mm resp.=
= Mv/co kgf mm/rad.
i = antalet trådvarv
m = antalet bladfjädrar
V = fjäderns materialvolym i mm3
E= elasticitetsmodul i kgf/mm2
G=skjuvmodul i kgf/mm2
MASKINTEKNIK
263
