Mataranordningar

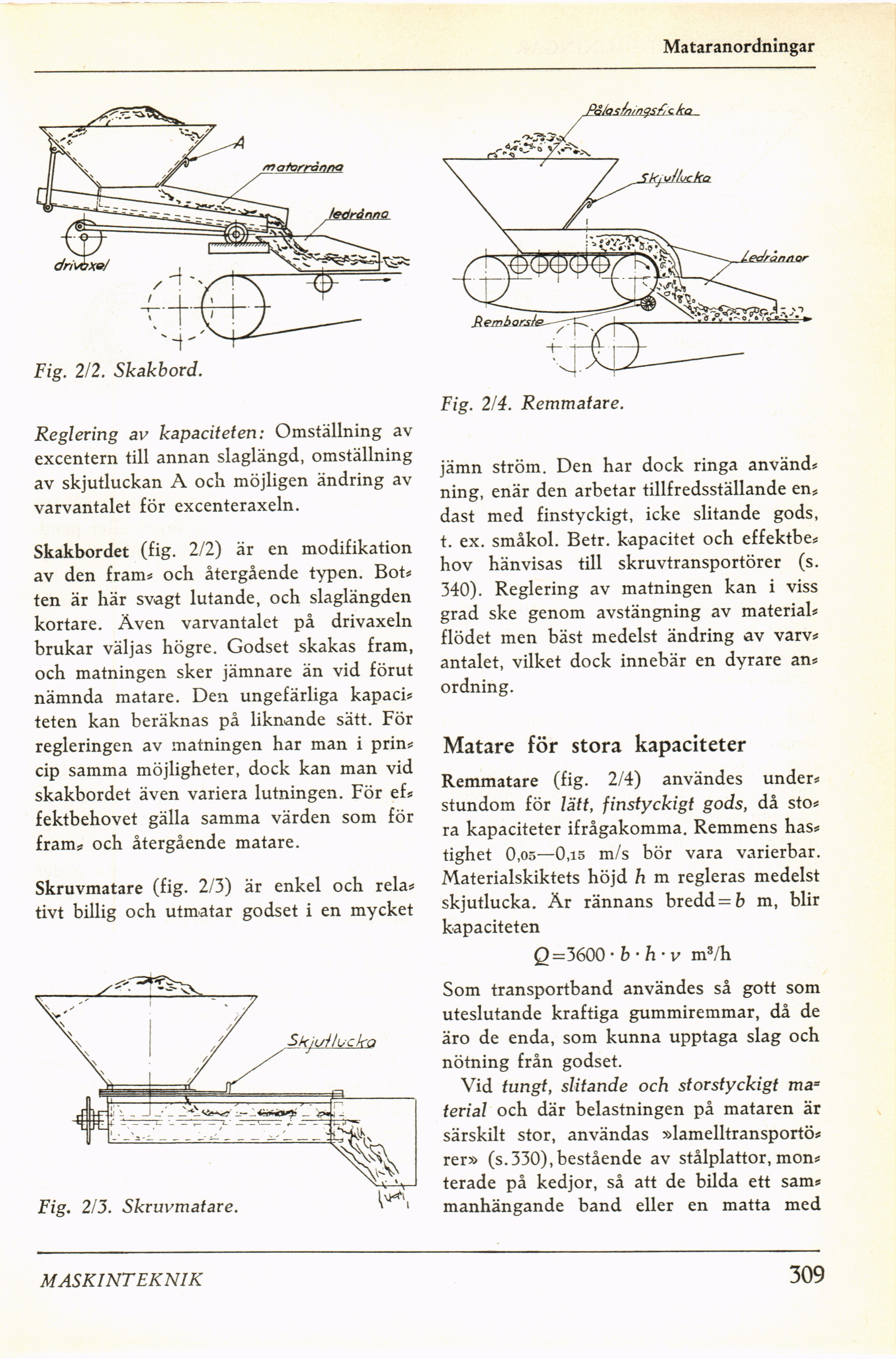

Fig. 2/2. Skakbord.
Reglering av kapaciteten: Omställning av
excentern till annan slaglängd, omställning
av skjutluckan A ocli möjligen ändring av
varvantalet för excenteraxeln.
Skakbordet (fig. 2/2) är en modifikation
av den fram* och återgående typen. Bot*
ten är här svagt lutande, och slaglängden
kortare. Även varvantalet på drivaxeln
brukar väljas högre. Godset skakas fram,
och matningen sker jämnare än vid förut
nämnda matare. Den ungefärliga kapaci*
teten kan beräknas på liknande sätt. För
regleringen av matningen har man i prin*
cip samma möjligheter, dock kan man vid
skakbordet även variera lutningen. För ef*
fektbehovet gälla samma värden som för
fram* och återgående matare.
Skruvmatare (fig. 2/3) är enkel och rela*
tivt billig och utmatar godset i en mycket
Fig. 2/3. Skruvmatare.
Fig. 2/4. Remmatare.
jämn ström. Den har dock ringa använd*
ning, enär den arbetar tillfredsställande en,
däst med finstyckigt, icke slitande gods,
t. ex. småkol. Betr. kapacitet och effektbe*
hov hänvisas till skruvtransportörer (s.
340). Reglering av matningen kan i viss
grad ske genom avstängning av material*
flödet men bäst medelst ändring av varv*
antalet, vilket dock innebär en dyrare an*
ordning.
Matare för stora kapaciteter
Remmatare (fig. 2/4) användes under*
stundom för lätt, finstyckigt gods, då sto*
ra kapaciteter ifrågakomma. Remmens has*
tighet 0,05—0,15 m/s bör vara varierbar.
Materialskiktets höjd h m regleras medelst
skjutlucka. Är rännans bredd =6 m, blir
kapaciteten
Q =3600 • b • h-v m3/h
Som transportband användes så gott som
uteslutande kraftiga gummiremmar, då de
äro de enda, som kunna upptaga slag och
nötning från godset.
Vid tungt, slitande och storstyckigt ma=
terial och där belastningen på mataren är
särskilt stor, användas »lamelltransportö*
rer» (s. 330), bestående av stålplattor, mon*
terade på kedjor, så att de bilda ett sam*
manhängande band eller en matta med
MASKINTEKNIK
309
