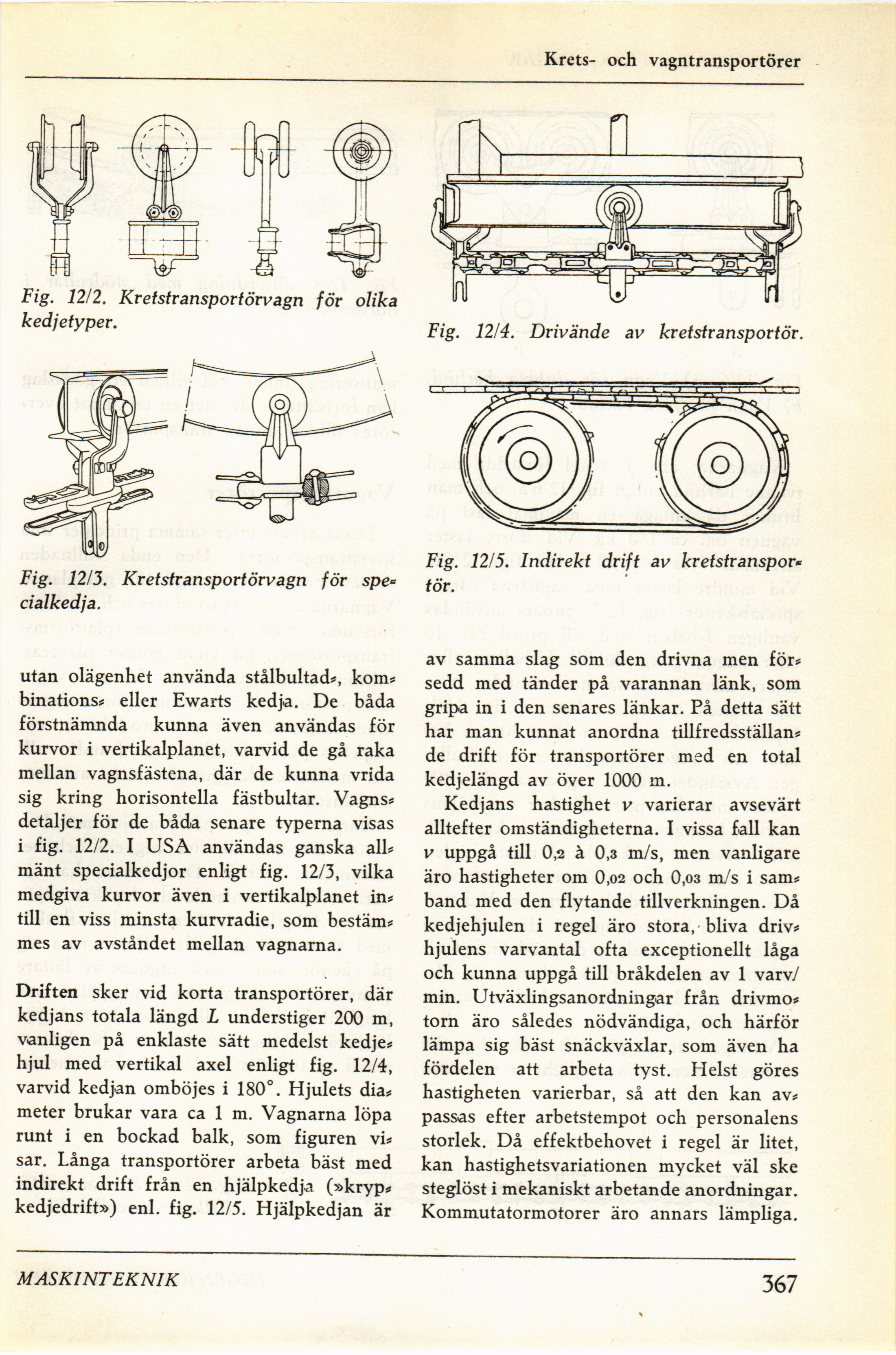

Krets- och vagntransportörer
Fig. 12/2. Kretstransportörvagn för olika
kedjetyper.
Fig. 12/4. Drivande av kretstransportör.
Fig. 12/3. Kretstransportörvagn för spe
cialkedja.
Fig. 12/5. Indirekt drift av kretstranspor*
tör.
utan olägenhet använda stålbultad*, kom*
binations* eller Ewarts kedja. De båda
förstnämnda kunna även användas för
kurvor i vertikalplanet, varvid de gå raka
mellan vagnsfästena, där de kunna vrida
sig kring horisontella fästbultar. Vagns*
detaljer för de båda senare typerna visas
i fig. 12/2. I USA användas ganska all*
mänt specialkedjor enligt fig. 12/3, vilka
medgiva kurvor även i vertikalplanet in*
till en viss minsta kurvradie, som bestäm*
mes av avståndet mellan vagnarna.
Driften sker vid korta transportörer, där
kedjans totala längd L understiger 200 m,
vanligen på enklaste sätt medelst kedje*
hjul med vertikal axel enligt fig. 12/4,
varvid kedjan omböjes i 180°. Hjulets dia*
meter brukar vara ca 1 m. Vagnarna löpa
runt i en bockad balk, som figuren vi*
sar. Långa transportörer arbeta bäst med
indirekt drift från en hjälpkedja (»kryp*
kedjedrift») enl. fig. 12/5. Hjälpkedjan är
av samma slag som den drivna men för*
sedd med tänder på varannan länk, som
gripa in i den senares länkar. På detta sätt
har man kunnat anordna tillfredsställan*
de drift för transportörer med en total
kedjelängd av över 1000 m.
Kedjans hastighet v varierar avsevärt
alltefter omständigheterna. I vissa fall kan
v uppgå till 0,2 à 0,3 m/s, men vanligare
äro hastigheter om 0,o2 och 0,03 m/s i sam*
band med den flytande tillverkningen. Då
kedjehjulen i regel äro stora, bliva driv*
hjulens varvantal ofta exceptionellt låga
och kunna uppgå till bråkdelen av 1 varv/
min. Utväxlingsanordningar från drivmo*
torn äro således nödvändiga, och härför
lämpa sig bäst snäckväxlar, som även ha
fördelen att arbeta tyst. Helst göres
hastigheten varierbar, så att den kan av*
passas efter arbetstempot och personalens
storlek. Då effektbehovet i regel är litet,
kan hastighetsvariationen mycket väl ske
steglöst i mekaniskt arbetande anordningar.
Kommutatormotorer äro annars lämpliga.
MASKINTEKNIK
367
