TRANSPORT ANLÄGGNINGAR

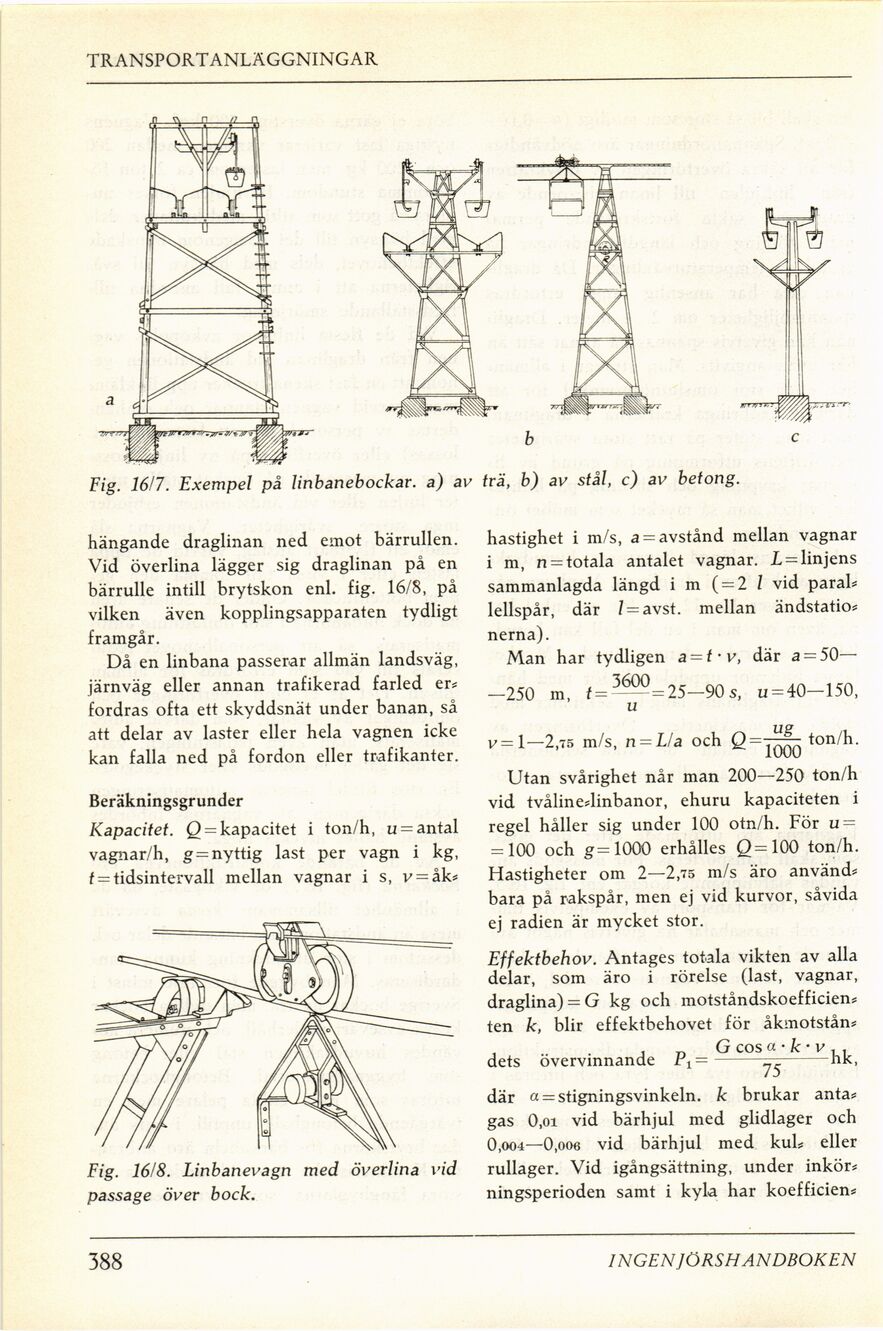

Fig. 16/7. Exempel på linbanebockar, a) av trä, b) av stål, c) av betong.
hängande draglinan ned emot bärrullen.
Vid överlina lägger sig draglinan på en
bärrulle intill brytskon enl. fig. 16/8, på
vilken även kopplingsapparaten tydligt
framgår.
Då en linbana passerar allmän landsväg,
järnväg eller annan trafikerad farled er*
fordras ofta ett skyddsnät under banan, så
att delar av laster eller hela vagnen icke
kan falla ned på fordon eller trafikanter.
Beräkningsgrunder
Kapacitet. Q — kapacitet i ton/h, u = antal
vagnar/h, g = nyttig last per vagn i kg,
t = tidsintervall mellan vagnar i s, v = åk*
hastighet i m/s, a = avstånd mellan vagnar
i m, n = totala antalet vagnar. L — linjens
sammanlagda längd i m ( = 2 l vid paral*
lellspår, där 1 = avst. mellan ändstatio*
nerna).
Man har tydligen a = t- v, där a = 50—
-250 m, t — 25—90 s, u = 40-150,
v = 1—2,75 m/s, n = L/a och Q=t~ ton/h.
^ 1000
Utan svårighet når man 200—250 ton/h
vid tvålinedinbanor, ehuru kapaciteten i
regel håller sig under 100 otn/h. För u =
= 100 och g= 1000 erhålles Q=100 ton/h.
Hastigheter om 2—2,75 m/s äro använd*
bara på rakspår, men ej vid kurvor, såvida
ej radien är mycket stor.
Effektbehov. Antages totala vikten av alla
delar, som äro i rörelse (last, vagnar,
draglina) = G kg och motståndskoefficien*
ten k, blir effektbehovet för åkmotstån*
, ... , n G eos a • k • v , .
dets övervinnande f1=–-— -hk,
där a = stigningsvinkeln, k brukar anta*
gas 0,oi vid bärhjul med glidlager och
0,oo4—0,006 vid bärhjul med kul* eller
rullager. Vid igångsättning, under inkör*
ningsperioden samt i kyla har koefficien*
Fig. 16/8. Linbanevagn med överlina vid
passage över bock.
388
INGENJÖRSHANDBOKEN
