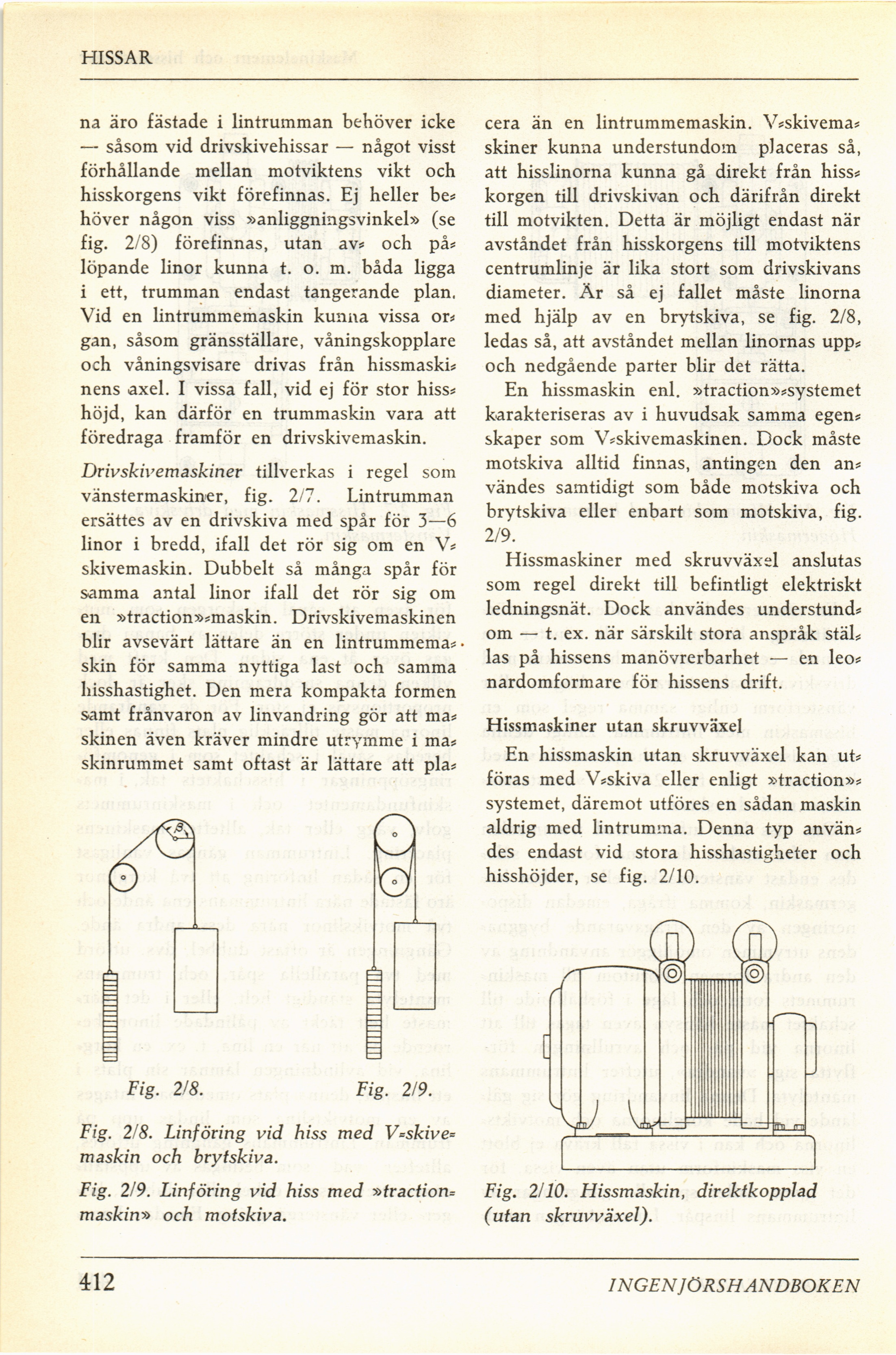

HISSAR
na äro fästade i lintrumman behöver icke
— såsom vid drivskivehissar — något visst
förhållande mellan motviktens vikt och
hisskorgens vikt förefinnas. Ej heller be*
höver någon viss »anliggningsvinkel» (se
fig. 2/8) förefinnas, utan av* och på*
löpande linor kunna t. o. m. båda ligga
i ett, trumman endast tangerande plan.
Vid en lintrummemaskin kunna vissa or*
gån, såsom gränsställare, våningskopplare
och våningsvisare drivas från hissmaski*
nens axel. I vissa fall, vid ej för stor hiss*
höjd, kan därför en trummaskin vara att
föredraga framför en drivskivemaskin.
Drivskivemaskiner tillverkas i regel som
vänstermaskiner, fig. 2/7. Lintrumman
ersättes av en drivskiva med spår för 3—6
linor i bredd, ifall det rör sig om en V*
skivemaskin. Dubbelt så många spår för
samma antal linor ifall det rör sig om
en »traction»*maskin. Drivskivemaskinen
blir avsevärt lättare än en lintrummema* •
skin för samma nyttiga last och samma
hisshastighet. Den mera kompakta formen
samt frånvaron av linvandring gör att ma*
skinen även kräver mindre utrymme i ma*
skinrummet samt oftast är lättare att pla*
Fig. 2/8. Fig. 2/9.
Fig. 2/8. Linföring vid hiss med V-skive=
maskin och brytskiva.
Fig. 2/9. Linföring vid hiss med Mraction=
maskin» och motskiva.
cera än en lintrummemaskin. V*skivema*
skiner kunna understundom placeras så,
att hisslinorna kunna gå direkt från hiss*
korgen till drivskivan och därifrån direkt
till motvikten. Detta är möjligt endast när
avståndet från hisskorgens till motviktens
centrumlinje är lika stort som drivskivans
diameter. Är så ej fallet måste linorna
med hjälp av en brytskiva, se fig. 2/8,
ledas så, att avståndet mellan linornas upp*
och nedgående parter blir det rätta.
En hissmaskin enl. »traction»*systemet
karakteriseras av i huvudsak samma egen*
skaper som V*skivemaskinen. Dock måste
motskiva alltid finnas, antingen den an*
vändes samtidigt som både motskiva och
brytskiva eller enbart som motskiva, fig.
2/9.
Hissmaskiner med skruvväxel anslutas
som regel direkt till befintligt elektriskt
ledningsnät. Dock användes understund*
om — t. ex. när särskilt stora anspråk stäl*
las på hissens manövrerbarhet — en leo*
nardomformare för hissens drift.
Hissmaskiner utan skruvväxel
En hissmaskin utan skruvväxel kan ut*
föras med V*skiva eller enligt »traction»*
systemet, däremot utföres en sådan maskin
aldrig med lintrumma. Denna typ använ*
des endast vid stora hisshastigheter och
hisshöjder, se fig. 2/10.
Fig. 2/10. Hissmaskin, direktkopplad
(utan skruvväxel).
412
INGEN ]ÖRSH ANDBOKEN
