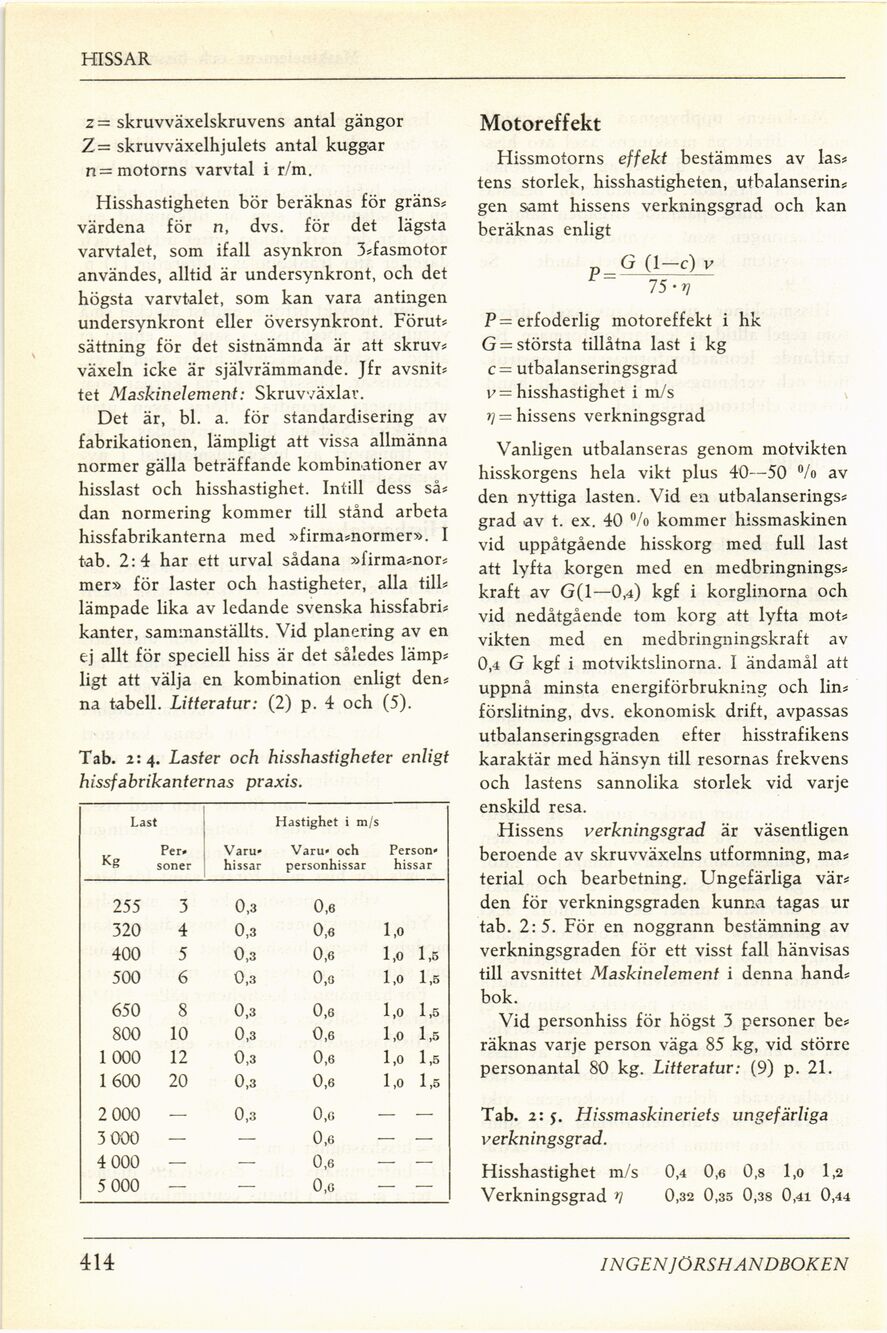

HISSAR
z= skruvväxelskruvens antal gängor
Z= skruvväxelhjulets antal kuggar
n= motorns varvtal i r/m.
Hisshastigheten bör beräknas för gräns*
värdena för n, dvs. för det lägsta
varvtalet, som ifall asynkron 3*fasmotor
användes, alltid är undersynkront, och det
högsta varvtalet, som kan vara antingen
undersynkront eller översynkront. Förut*
sättning för det sistnämnda är att skruv*
växeln icke är självrämmande. Jfr avsnit*
tet Maskinelement: Skruvväxlav.
Det är, bl. a. för standardisering av
fabrikationen, lämpligt att vissa allmänna
normer gälla beträffande kombinationer av
hisslast och hisshastighet. Intill dess så*
dan normering kommer till stånd arbeta
hissfabrikanterna med »firma*normer». I
tab. 2:4 har ett urval sådana »firma*nor*
mer» för laster och hastigheter, alla till*
lämpade lika av ledande svenska hissfabri*
kanter, sammanställts. Vid planering av en
ej allt för speciell hiss är det således lämp*
ligt att välja en kombination enligt den*
na tabell. Litteratur: (2) p. 4 och (5).
Tab. z: 4. Laster och hisshastigheter enligt
hissfabrikanternas praxis.
Last Hastighet i m/s
Kg Per. söner Varu» hissar Varu« och personhissar Person, hissar
255 3 0,3 0,6
320 4 0,3 0,6 1,0
400 5 0,3 0,6 1,0 1,5
500 6 0,3 0,0 1,0 1,5
650 8 0,3 0,6 1,0 1,5
800 10 0,3 0,6 1,0 1,5
1 000 12 0,3 0,6 1,0 1,5
1 600 20 0,3 0,6 1,0 1,5
2 000 — 0,3 0,6 _ —
3 000 — — 0,6 — —
4 000 — — 0,6 — —
5 000 — — 0,6 — —
Motoreffekt
Hissmotorns effekt bestämmes av las*
tens storlek, hisshastigheten, utbalanserin*
gen samt hissens verkningsgrad och kan
beräknas enligt
G (1—c) v
75-v
P=erfoderlig motoreffekt i hk
G = största tillåtna last i kg
c = utbalanseringsgrad
i’= hisshastighet i m/s
rj = hissens verkningsgrad
Vanligen utbalanseras genom motvikten
hisskorgens hela vikt pius 40—50 °/o av
den nyttiga lasten. Vid en utbalanserings*
grad av t. ex. 40 % kommer hissmaskinen
vid uppåtgående hisskorg med full last
att lyfta korgen med en medbringnings*
kraft av G(l— 0,4) kgf i korglinorna och
vid nedåtgående tom korg att lyfta mot*
vikten med en medbringningskraft av
0,4 G kgf i motviktslinorna. I ändamål att
uppnå minsta energiförbrukning och lin*
förslitning, dvs. ekonomisk drift, avpassas
utbalanseringsgraden efter hisstrafikens
karaktär med hänsyn till resornas frekvens
och lastens sannolika storlek vid varje
enskild resa.
Hissens verkningsgrad är väsentligen
beroende av skruvväxelns utformning, ma*
terial och bearbetning. Ungefärliga vär*
den för verkningsgraden kunna tagas ur
tab. 2:5. För en noggrann bestämning av
verkningsgraden för ett visst fall hänvisas
till avsnittet Maskinelement i denna hand*
bok.
Vid personhiss för högst 3 personer be*
räknas varje person väga 85 kg, vid större
personantal 80 kg. Litteratur: (9) p. 21.
Tab. 2: 5. Hissmaskineriets ungefärliga
verkningsgrad.
Hisshastighet m/s 0,4 0,6 0,8 l,o 1,2
Verkningsgrad V 0,32 0,35 0,38 0,4i 0,44
414
INGEN ]ÖRSH ANDBOKEN
