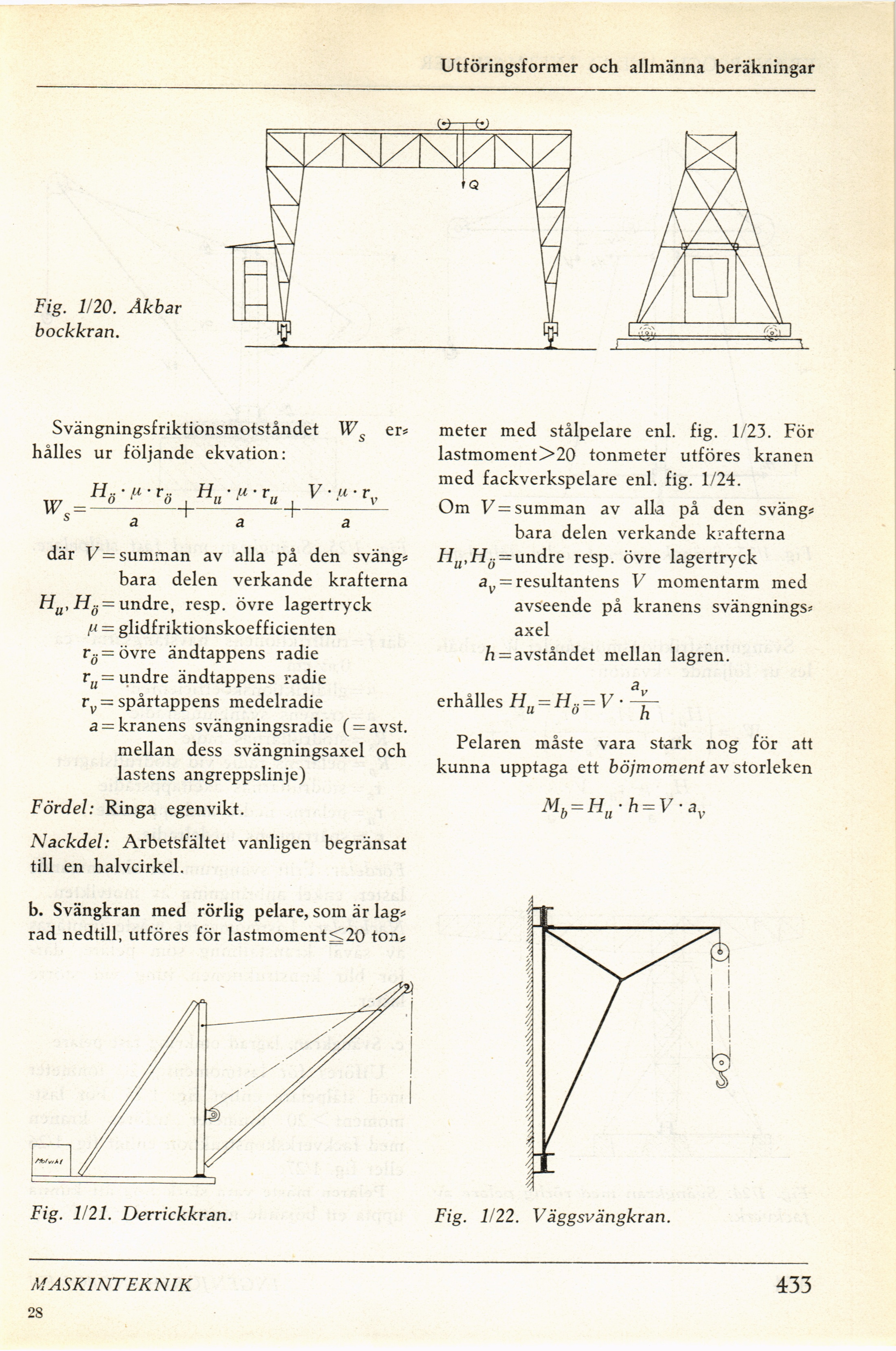

Utföringsformer .och allmänna beräkningar
Svängningsfriktionsmotståndet ers
hålles ur följande ekvation:
H•■ • ß • r» H • u • v V • m • r
^ _ 0 1___Ö|K’ II |____V
s a a a
där V = summan av alla på den sväng*
bara delen verkande krafterna
HU>HÖ — undre, resp. övre lagertryck
i" = glidfriktionskoefficienten
rö=övre ändtappens radie
vusundre ändtappens radie
rv = spårtappens medelradie
a = kranens svängningsradie ( = avst.
mellan dess svängningsaxel och
lastens angreppslinje)
Fördel: Ringa egenvikt.
Nackdel: Arbetsfältet vanligen begränsat
till en halvcirkel.
b. Svängkran med rörlig pelare, som är lag*
rad nedtill, utföres för lastmoment<J20 ton*
meter med stålpelare enl. fig. 1/23. För
lastmoment>20 tonmeter utföres kranen
med fackverkspelare enl. fig. 1/24.
Om V = summan av alla på den sväng*
bara delen verkande krafterna
HU,HÖ = undre resp. övre lagertryck
av = resultantens V momentarm med
avseende på kranens svängnings*
axel
/i = avståndet mellan lagren.
erhålles H=H, = V-~
u o h
Pelaren måste vara stark nog för att
kunna upptaga ett böjmoment av storleken
Mb = Hu
h = V
Fig. 1/21. Derrickkran.
Fig. 1/22. Väggsvängkrari.
MASKINTEKNIK
433
Fig. 1/20. Åkbar
bockkran.
