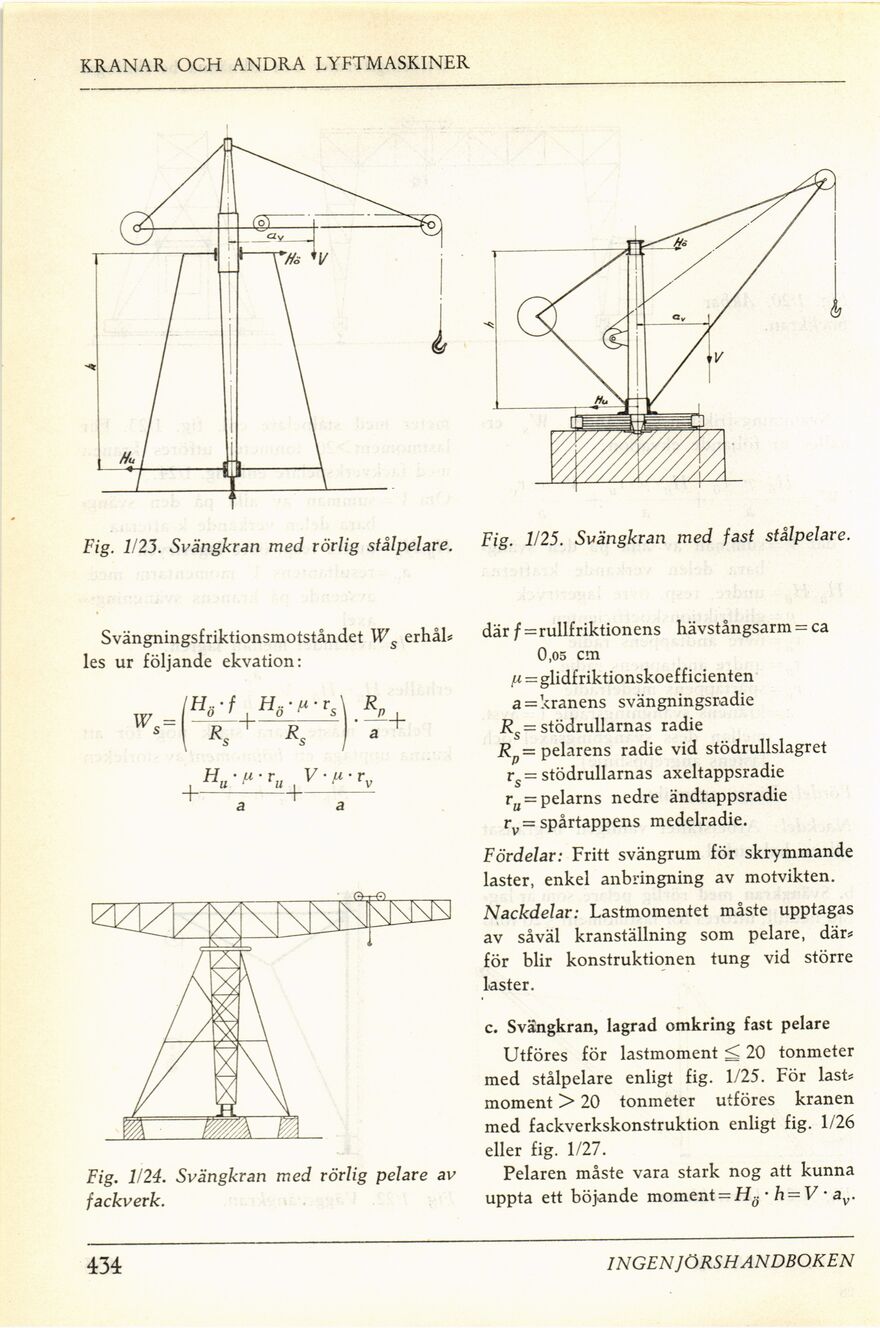

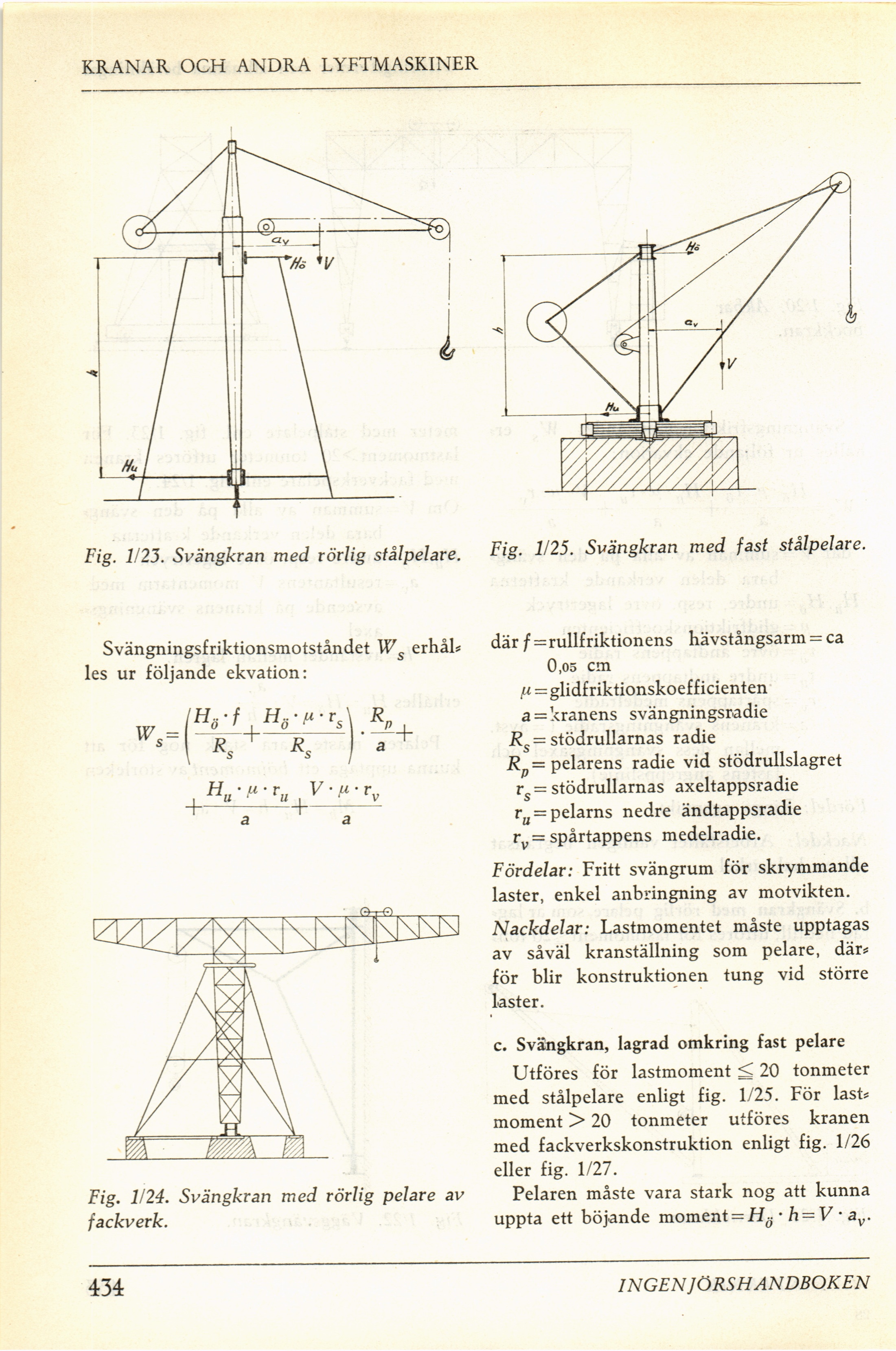

KRANAR OCH ANDRA LYFTMASKINER
Fig. 1/25. Svängkran med fast stålpelare.
där /=rullfriktionens hävstångsarm = ca
0,05 cm
jW = glidf riktionskoef ficienten
a = kranens svängningsradie
Rs= stödrullarnas radie
Rp = pelarens radie vid stödrullslagret
rs = stödrullarnas axeltappsradie
ru = pelarns nedre ändtappsradie
rv= spårtappens medelradie.
Fördelar: Fritt svängrum för skrymmande
laster, enkel anbringning av motvikten.
Nackdelar: Lastmomentet måste upptagas
av såväl kranställning som pelare, där*
för blir konstruktionen tung vid större
laster.
c. Svängkran, lagrad omkring fast pelare
Utföres för lastmoment <1 20 tonmeter
med stålpelare enligt fig. 1/25. För last*
moment > 20 tonmeter utföres kranen
med fackverkskonstruktion enligt fig. 1/26
eller fig. 1/27.
Pelaren måste vara stark nog att kunna
uppta ett böjande moment — Hö • h = V • av.
Fig. 1/23. Svängkrari med rörlig stålpelare.
Svängningsfriktionsmotståndet W erhål*
les ur följande ekvation:
Hu-u-ru V • u - rv
Fig. 1/24. Svängkran med rörlig pelare av
fackverk.
434
INGEN JÖRSH ANDBOKEN
