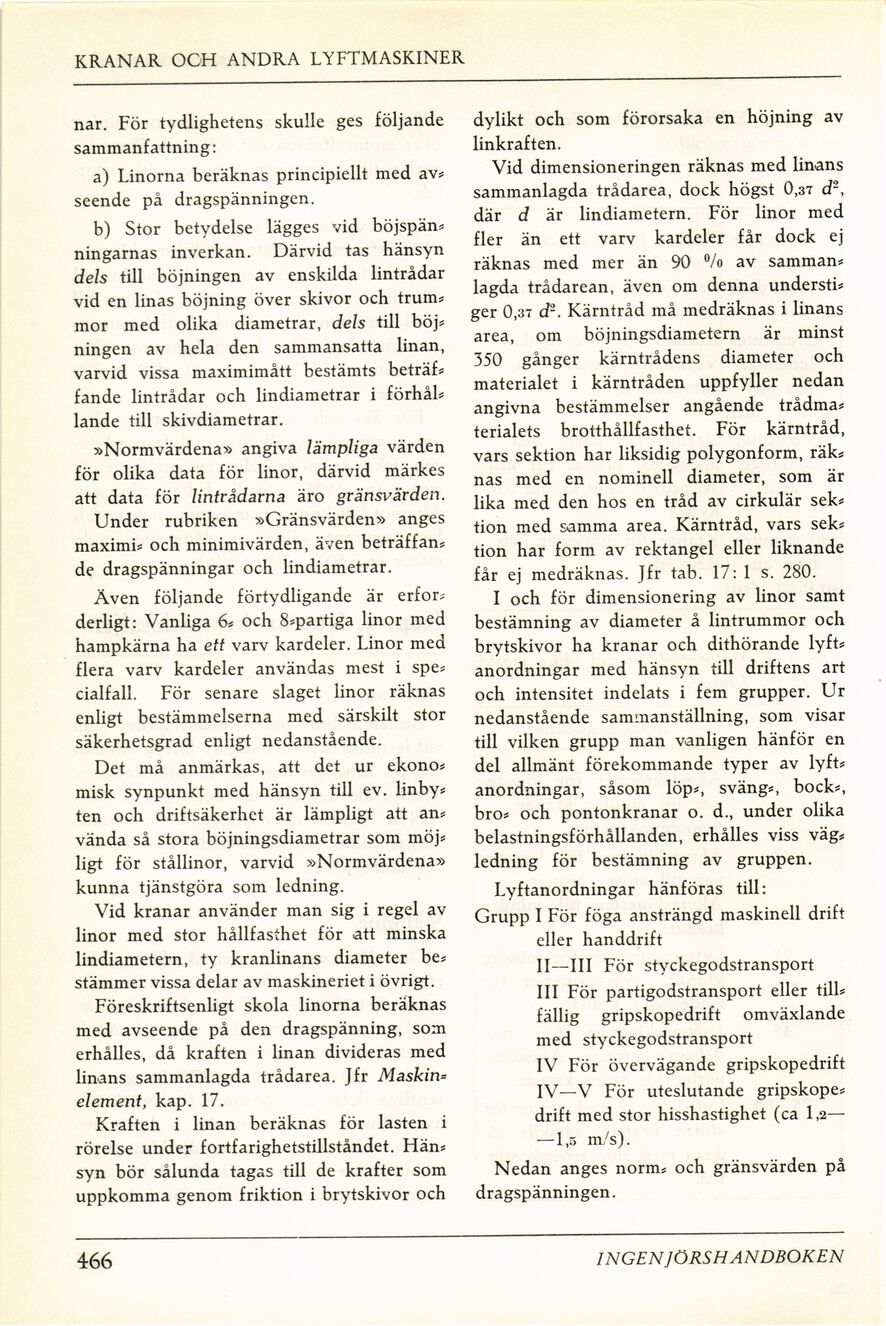

KRANAR OCH ANDRA LYFTMASKINER
nar. För tydlighetens skulle ges följande
sammanfattning:
a) Linorna beräknas principiellt med av*
seende på dragspänningen.
b) Stor betydelse lägges vid böjspän*
ningarnas inverkan. Därvid tas hänsyn
dels till böjningen av enskilda lintrådar
vid en linas böjning över skivor och trum*
mor med olika diametrar, dels till böj*
ningen av hela den sammansatta linan,
varvid vissa maximimått bestämts beträf*
fande lintrådar och lindiametrar i förhål*
lande till skivdiametrar.
»Normvärdena» angiva lämpliga värden
för olika data för linor, därvid märkes
att data för lintrådarna äro gränsvärden.
Under rubriken »Gränsvärden» anges
maximi* och minimivärden, även beträf fan*
de dragspänningar och lindiametrar.
Även följande förtydligande är erfor*
derligt: Vanliga 6* och 8*partiga linor med
hampkärna ha ett varv kardeler. Linor med
flera varv kardeler användas mest i spe*
cialfall. För senare slaget linor räknas
enligt bestämmelserna med särskilt stor
säkerhetsgrad enligt nedanstående.
Det må anmärkas, att det ur ekono*
misk synpunkt med hänsyn till ev. linby*
ten och driftsäkerhet är lämpligt att an*
vända så stora böjningsdiametrar som möj*
ligt för stållinor, varvid »Normvärdena»
kunna tjänstgöra som ledning.
Vid kranar använder man sig i regel av
linor med stor hållfasthet för att minska
lindiametern, ty kranlinans diameter be*
stämmer vissa delar av maskineriet i övrigt.
Föreskriftsenligt skola linorna beräknas
med avseende på den dragspänning, som
erhålles, då kraften i linan divideras med
linans sammanlagda trådarea. Jfr Maskin=
element, kap. 17.
Kraften i linan beräknas för lasten i
rörelse under fortfarighetstillståndet. Hän*
syn bör sålunda tagas till de krafter som
uppkomma genom friktion i brytskivor och
dylikt och som förorsaka en höjning av
linkraften.
Vid dimensioneringen räknas med linans
sammanlagda trådarea, dock högst 0,37 <J2,
där d är lindiametern. För linor med
fler än ett varv kardeler får dock ej
räknas med mer än 90 % av samman*
lagda trådarean, även om denna understi*
ger 0,37 d’2. Kärntråd må medräknas i linans
area, om böjningsdiametern är minst
350 gånger kärntrådens diameter och
materialet i kärntråden uppfyller nedan
angivna bestämmelser angående trådma*
terialets brotthållfasthet. För kärntråd,
vars sektion har liksidig polygonform, räk*
nas med en nominell diameter, som är
lika med den hos en tråd av cirkulär sek*
tion med samma area. Kärntråd, vars sek*
tion har form av rektangel eller liknande
får ej medräknas. Jfr tab. 17: 1 s. 280.
I och för dimensionering av linor samt
bestämning av diameter å lintrummor och
brytskivor ha kranar och dithörande lyft*
anordningar med hänsyn till driftens art
och intensitet indelats i fem grupper. Ur
nedanstående sammanställning, som visar
till vilken grupp man vanligen hänför en
del allmänt förekommande typer av lyft*
anordningar, såsom löp*, sväng*, bock*,
bro* och pontonkranar o. d., under olika
belastningsförhållanden, erhålles viss väg*
ledning för bestämning av gruppen.
Lyftanordningar hänföras till:
Grupp I För föga ansträngd maskinell drift
eller handdrift
II—III För styckegodstransport
III För partigodstransport eller till*
fällig gripskopedrift omväxlande
med styckegodstransport
IV För övervägande gripskopedrift
IV—V För uteslutande gripskope*
drift med stor hisshastighet (ca 1,2—
— 1,5 m/s).
Nedan anges norm* och gränsvärden på
dragspänningen.
466
INGEN JÖRSH ANDBOKEN
