INDUSTRIELLA RÖRLEDNINGAR
Fig. 3/14.
Fig. 3/15 a.
Fig. 3/15 b.

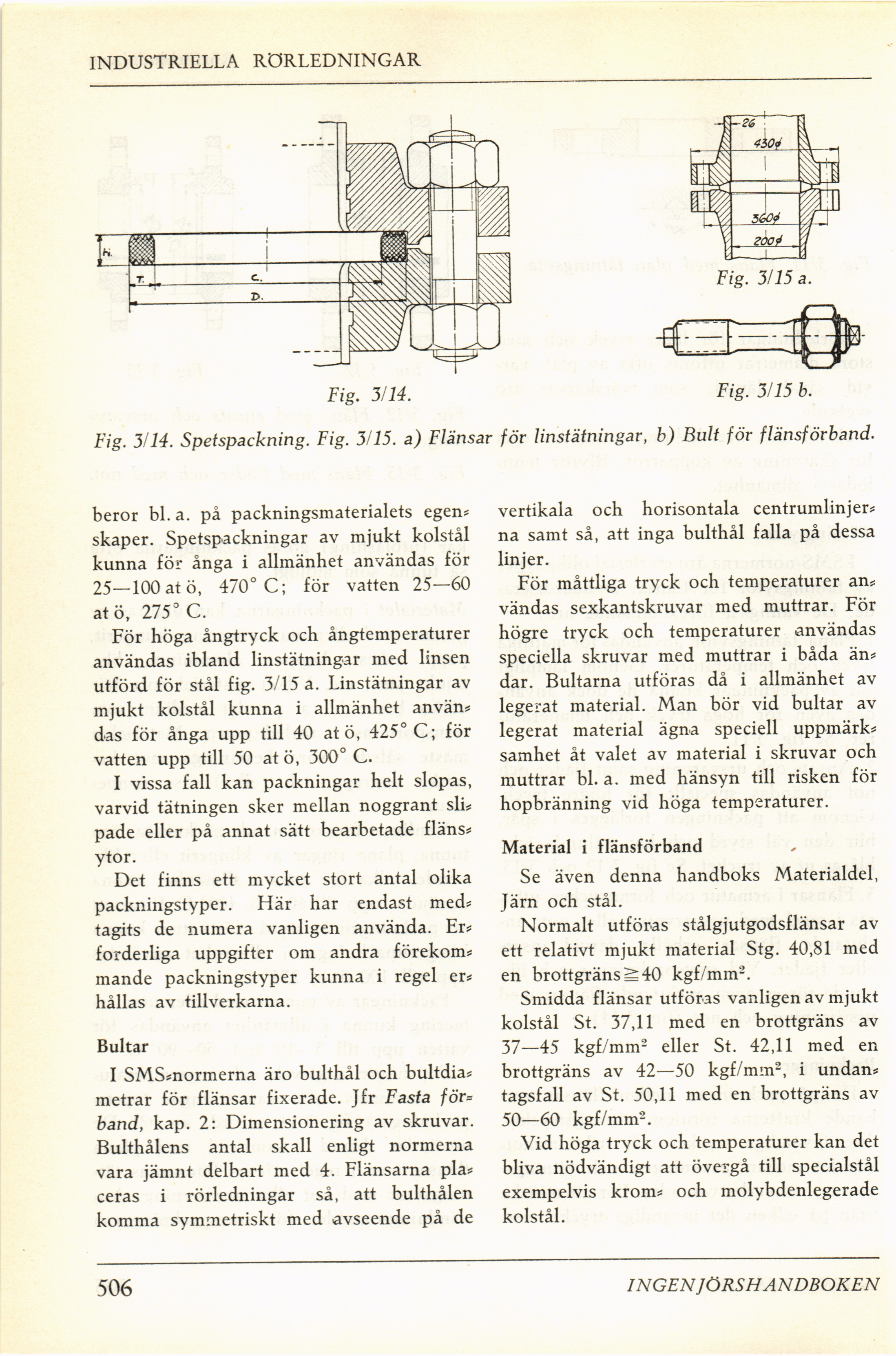

Fig. 3/14. Spetspackning. Fig. 3/15. a) Flänsar för linstätningar, b) Bult för flänsförband.
beror bl. a. på packningsmaterialets egen*
skaper. Spetspackningar av mjukt kolstål
kunna för ånga i allmänhet användas för
25—100 atö, 470° C; för vatten 25—60
atö, 275° C.
För höga ångtryck och ångtemperaturer
användas ibland linstätningar med linsén
utförd för stål fig. 3/15 a. Linstätningar av
mjukt kolstål kunna i allmänhet använ*
das för ånga upp till 40 atö, 425° C; för
vatten upp till 50 at ö, 300° C.
I vissa fall kan packningar helt slopas,
varvid tätningen sker mellan noggrant sli*
pade eller på annat sätt bearbetade fläns*
ytor.
Det finns ett mycket stort antal olika
packningstyper. Här har endast med*
tagits de numera vanligen använda. Er*
forderliga uppgifter om andra förekom*
mande packningstyper kunna i regel er*
hållas av tillverkarna.
Bultar
I SMS*normerna äro bulthål och bultdia*
metrar för flänsar fixerade. Jfr Fasta för=
band, kap. 2: Dimensionering av skruvar.
Bulthålens antal skall enligt normerna
vara jämnt delbart med 4. Flänsarna pla*
ceras i rörledningar så, att bulthålen
komma symmetriskt med avseende på de
vertikala och horisontala centrumlinjer*
na samt så, att inga bulthål falla på dessa
linjer.
För måttliga tryck och temperaturer an*
vändas sexkantskruvar med muttrar. För
högre tryck och temperaturer användas
speciella skruvar med muttrar i båda än*
dar. Bultarna utföras då i allmänhet av
legerat material. Man bör vid bultar av
legerat material ägna speciell uppmärk*
samhet åt valet av material i skruvar och
muttrar bl. a. med hänsyn till risken för
hopbränning vid höga temperaturer.
Material i flänsförband
Se även denna handboks Materialdel,
Järn och stål.
Normalt utföras stålgjutgodsflänsar av
ett relativt mjukt material Stg. 40,81 med
en brottgräns 40 kgf/mm2.
Smidda flänsar utföras vanligen av mjukt
kolstål St. 37,11 med en brottgräns av
37—45 kgf/mm2 eller St. 42,11 med en
brottgräns av 42—50 kgf/mm2, i undan*
tagsfall av St. 50,11 med en brottgräns av
50—60 kgf/mm2.
Vid höga tryck och temperaturer kan det
bliva nödvändigt att övergå till specialstål
exempelvis krom* och molybdenlegerade
kolstål.
