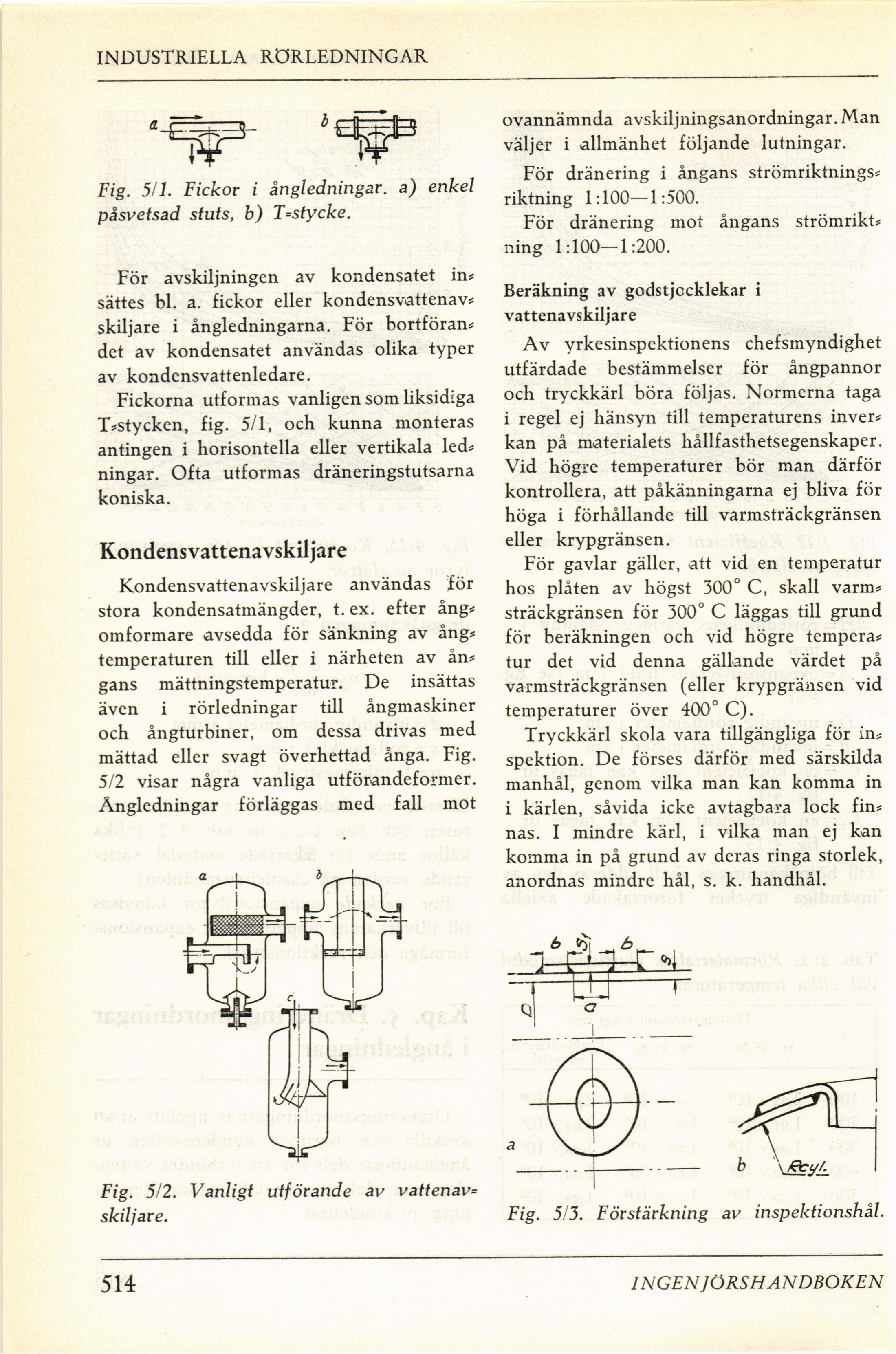

INDUSTRIELLA RÖRLEDNINGAR
Fig. 5/1. Fickor i ångledningar, a) enkel
påsvetsad stuts, b) T=stycke.
För avskiljningen av kondensatet in*
sättes bl. a. fickor eller kondensvattenav*
skiljare i ångledningarna. För bortföran*
det av kondensatet användas olika typer
av kondensvattenledare.
Fickorna utformas vanligen som liksidiga
T*stycken, fig. 5/1, och kunna monteras
antingen i horisontella eller vertikala led*
ningar. Ofta utformas dräneringstutsarna
koniska.
Kondensvattenavskiljare
Kondensvattenavskiljare användas för
stora kondensatmängder, t. ex. efter ång*
omformare avsedda för sänkning av ång*
temperaturen till eller i närheten av ån*
gans mättningstemperatur. De insättas
även i rörledningar till ångmaskiner
och ångturbiner, om dessa drivas med
mättad eller svagt överhettad ånga. Fig.
5/2 visar några vanliga utförandeformer.
Ångledningar förläggas med fall mot
Fig. 5/2. Vanligt utförande av vattenav=
skiljare.
ovannämnda avskiljningsanordningar. Man
väljer i allmänhet följande lutningar.
För dränering i ångans strömriktnings*
riktning 1:100—1:500.
För dränering mot ångans strömrikt*
ning 1:100—1:200.
Beräkning av godstjccklekar i
vattenavskiljare
Av yrkesinspektionens chefsmyndighet
utfärdade bestämmelser för ångpannor
och tryckkärl böra följas. Normerna taga
i regel ej hänsyn till temperaturens inver*
kan på materialets hållfasthetsegenskaper.
Vid högre temperaturer bör man därför
kontrollera, att påkänningarna ej bliva för
höga i förhållande till varmsträckgränsen
eller krypgränsen.
För gavlar gäller, att vid en temperatur
hos plåten av högst 300° C, skall varm*
sträckgränsen för 300° C läggas till grund
för beräkningen och vid högre tempera*
tur det vid denna gällande värdet på
varmsträckgränsen (eller krypgränsen vid
temperaturer över 400° C).
Tryckkärl skola vara tillgängliga för in*
spektion. De förses därför med särskilda
manhål, genom vilka man kan komma in
i kärlen, såvida icke avtagbara lock fin*
nas. I mindre kärl, i vilka man ej kan
komma in på grund av deras ringa storlek,
anordnas mindre hål, s. k. handhål.
Fig. 5/3. Förstärkning av inspektionshål.
514
