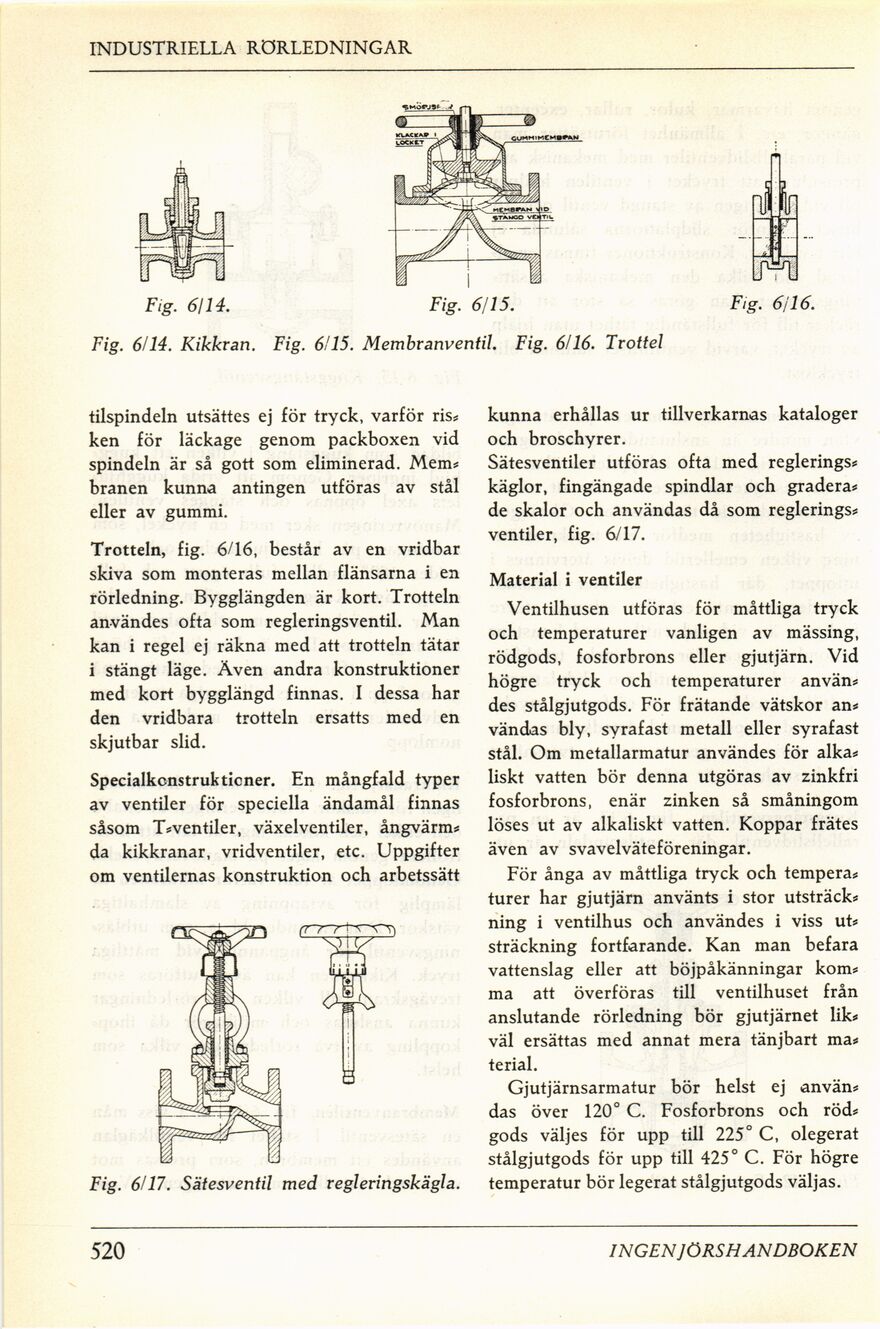

INDUSTRIELLA RÖRLEDNINGAR
Fig. 6/14. Fig. 6/15.
Fig. 6/14. Kikkran. Fig. 6/15. Membranventil. Fig. 6/16. Trottel
tilspindeln utsättes ej för tryck, varför ris*
ken för läckage genom packboxen vid
spindeln är så gott som eliminerad. Mem*
branen kunna antingen utföras av stål
eller av gummi.
Trotteln, fig. 6/16, består av en vridbar
skiva som monteras mellan flänsarna i en
rörledning. Bygglängden är kort. Trotteln
användes ofta som regleringsventil. Man
kan i regel ej räkna med att trotteln tätar
i stängt läge. Även andra konstruktioner
med kort bygglängd finnas. I dessa har
den vridbara trotteln ersatts med en
skjutbar slid.
Specialkcnstrukticner. En mångfald typer
av ventiler för speciella ändamål finnas
såsom T*ventiler, växelventiler, ångvärm*
da kikkranar, vridventiler, etc. Uppgifter
om ventilernas konstruktion och arbetssätt
Fig. 6/17. Sätesventil med regleringskägla.
kunna erhållas ur tillverkarnas kataloger
och broschyrer.
Sätesventiler utföras ofta med reglerings*
käglor, fingängade spindlar och gradera*
de skalor och användas då som reglerings*
ventiler, fig. 6/17.
Material i ventiler
Ventilhusen utföras för måttliga tryck
och temperaturer vanligen av mässing,
rödgods, fosforbrons eller gjutjärn. Vid
högre tryck och temperaturer använ*
des stålgjutgods. För frätande vätskor an*
vändas bly, syrafast metall eller syrafast
stål. Om metallarmatur användes för alka*
liskt vatten bör denna utgöras av zinkfri
fosforbrons, enär zinken så småningom
löses ut av alkaliskt vatten. Koppar frätes
även av svavelväteföreningar.
För ånga av måttliga tryck och tempera*
turer har gjutjärn använts i stor utsträck*
ning i ventilhus och användes i viss ut*
sträckning fortfarande. Kan man befara
vattenslag eller att böjpåkänningar kom*
ma att överföras till ventilhuset från
anslutande rörledning bör gjutjärnet lik*
väl ersättas med annat mera tänjbart ma*
terial.
Gjutjärnsarmatur bör helst ej använ*
das över 120° C. Fosforbrons och röd*
gods väljes för upp till 225° C, olegerat
stålgjutgods för upp till 425° C. För högre
temperatur bör legerat stålgjutgods väljas.
520
INGEN JÖRSH ANDBOKEN
