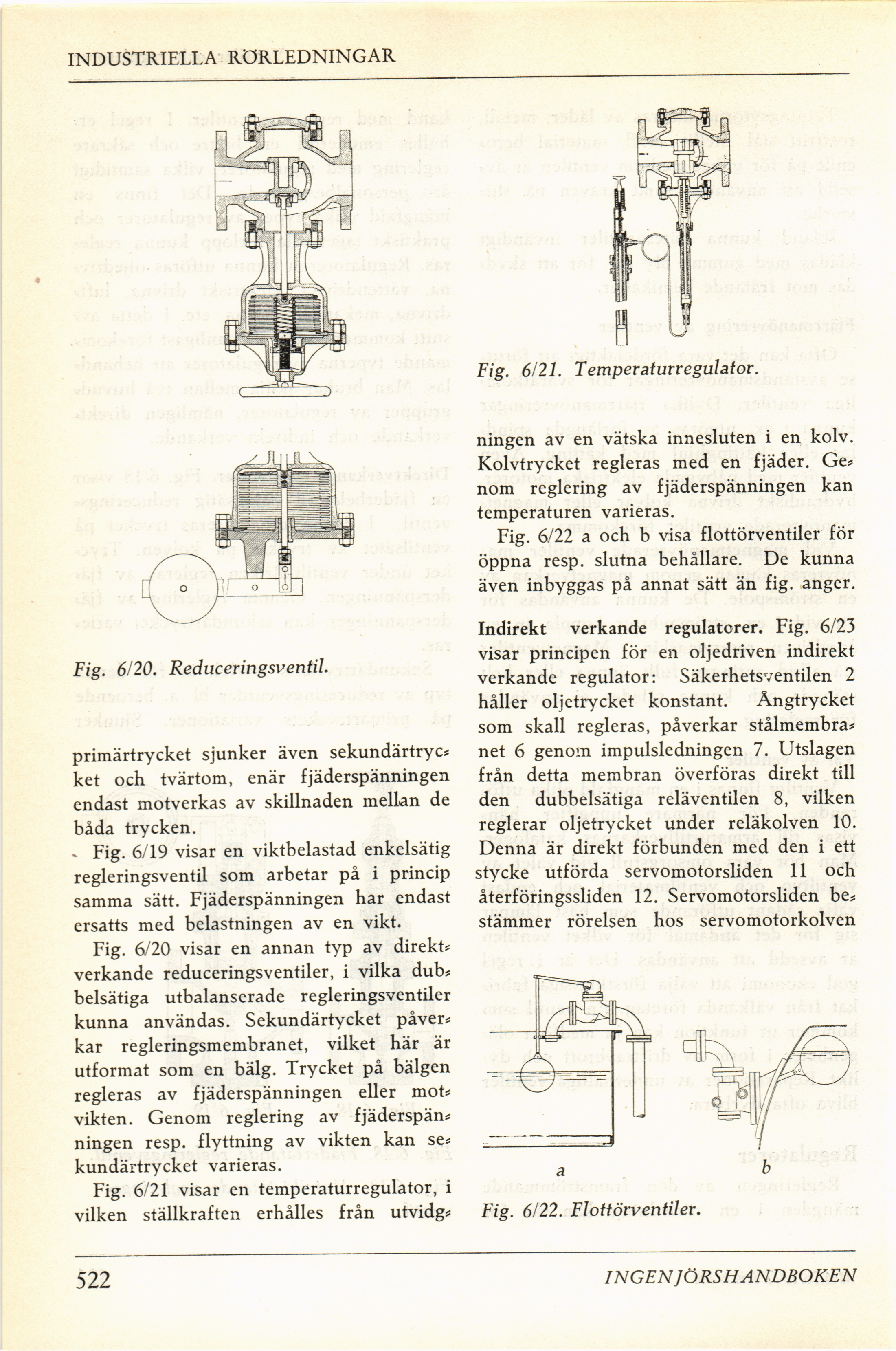

INDUSTRIELLA RÖRLEDNINGAR
Fig. 6/20. Reduceringsventil.
primärtrycket sjunker även sekundärtryc*
ket och tvärtom, enär fjäderspänningen
endast motverkas av skillnaden mellan de
båda trycken.
- Fig. 6/19 visar en viktbelastad enkelsätig
regleringsventil som arbetar på i princip
samma sätt. Fjäderspänningen har endast
ersatts med belastningen av en vikt.
Fig. 6/20 visar en annan typ av direkt*
verkande reduceringsventiler, i vilka dub*
belsätiga utbalanserade regleringsventiler
kunna användas. Sekundärtycket påver*
kar regleringsmembranet, vilket här är
utformat som en bälg. Trycket på bälgen
regleras av fjäderspänningen eller mot*
vikten. Genom reglering av fjäderspän*
ningen resp. flyttning av vikten kan se*
kundärtrycket varieras.
Fig. 6/21 visar en temperaturregulator, i
vilken ställkraften erhålles från utvidg*
Fig. 6/21. Temperaturregulator.
ningen av en vätska innesluten i en kolv.
Kolvtrycket regleras med en fjäder. Ge*
nom reglering av fjäderspänningen kan
temperaturen varieras.
Fig. 6/22 a och b visa flottörventiler för
öppna resp. slutna behållare. De kunna
även inbyggas på annat sätt än fig. anger.
Indirekt verkande regulatorer. Fig. 6/23
visar principen för en oljedriven indirekt
verkande regulator: Säkerhetsventilen 2
håller oljetrycket konstant. Ångtrycket
som skall regleras, påverkar stålmembra*
net 6 genom impulsledningen 7. Utslagen
från detta membran överföras direkt till
den dubbelsätiga reläventilen 8, vilken
reglerar oljetrycket under reläkolven 10.
Denna är direkt förbunden med den i ett
stycke utförda servomotorsliden 11 och
återföringssliden 12. Servomotorsliden be*
stämmer rörelsen hos servomotorkolven
Fig. 6/22. Flottörventiler.
522
INGEN JÖRSH ANDBOKEN
