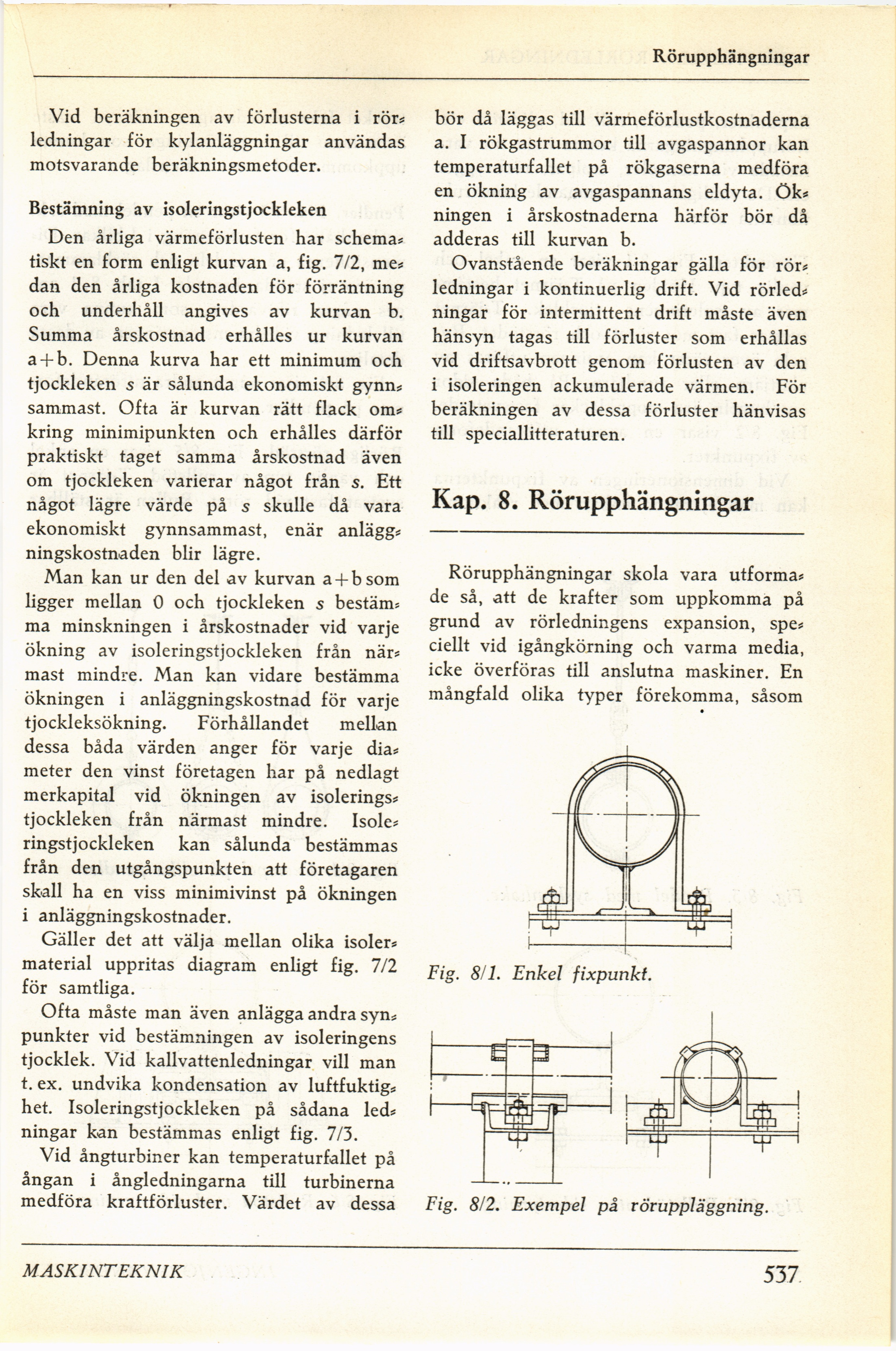

Rörupphängningar
Vid beräkningen av förlusterna i rör*
ledningar för kylanläggningar användas
motsvarande beräkningsmetoder.
Bestämning av isoleringstjockleken
Den årliga värmeförlusten har schema*
tiskt en form enligt kurvan a, fig. 7/2, me*
dan den årliga kostnaden för förräntning
och underhåll angives av kurvan b.
Summa årskostnad erhålles ur kurvan
a + b. Denna kurva har ett minimum och
tjockleken s är sålunda ekonomiskt gynn*
sammast. Ofta är kurvan rätt flack om*
kring minimipunkten och erhålles därför
praktiskt taget samma årskostnad även
om tjockleken varierar något från s. Ett
något lägre värde på s skulle då vara
ekonomiskt gynnsammast, enär anlägg*
ningskostnaden blir lägre.
Man kan ur den del av kurvan a + b som
ligger mellan 0 och tjockleken s bestäm*
ma minskningen i årskostnader vid varje
ökning av isoleringstjockleken från när*
mast mindre. Man kan vidare bestämma
ökningen i anläggningskostnad för varje
tjockleksökning. Förhållandet mellan
dessa båda värden anger för varje dia*
meter den vinst företagen har på nedlagt
merkapital vid ökningen av isolerings*
tjockleken från närmast mindre. Isole*
ringstjockleken kan sålunda bestämmas
från den utgångspunkten att företagaren
skall ha en viss minimivinst på ökningen
i anläggningskostnader.
Gäller det att välja mellan olika isoler*
material uppritas diagram enligt fig. 7/2
för samtliga.
Ofta måste man även anlägga andra syn*
punkter vid bestämningen av isoleringens
tjocklek. Vid kallvattenledningar vill man
t. ex. undvika kondensation av luftfuktig*
het. Isoleringstjockleken på sådana led*
ningar kan bestämmas enligt fig. 7/3.
Vid ångturbiner kan temperaturfallet på
ångan i ångledningarna till turbinerna
medföra kraftförluster. Värdet av dessa
bör då läggas till värmeförlustkostnaderna
a. I rökgastrummor till avgaspannor kan
temperaturfallet på rökgaserna medföra
en ökning av avgaspannans eldyta. Ök*
ningen i årskostnaderna härför bör då
adderas till kurvan b.
Ovanstående beräkningar gälla för rör*
ledningar i kontinuerlig drift. Vid rörled*
ningar för intermittent drift måste även
hänsyn tagas till förluster som erhållas
vid driftsavbrott genom förlusten av den
i isoleringen ackumulerade värmen. För
beräkningen av dessa förluster hänvisas
till speciallitteraturen.
Kap. 8. Rörupphängningar
Rörupphängningar skola vara utforma*
de så, att de krafter som uppkomma på
grund av rörledningens expansion, spe*
ciellt vid igångkörning och varma media,
icke överföras till anslutna maskiner. En
mångfald olika typer förekomma, såsom
MASKINTEKNIK
537
Fig. 8/1. Enkel fixpunkt.
Fig. 8/2. Exempel på röruppläggning.
