KOMPRESSORER
cn gjuten bottenplatta. I denna inbygges
mellankylaren. Såväl lågtryckaren, hög*
tryckaren som mellankylaren utföras vat*
tenkylda. På detta sätt äro de kompres*
sorer byggda som äro avsedda för verk*
städer, varv, gruvor etc. Kompressorer av*
sedda för låga tryck, 0,7 at ö och därunder,
utföras även luftkylda.
Lamellkompressorer kunna efter små
modifikationer i utförandet även använ*
das som vakuumpumpar. En enstegsma*
skin kan arbeta till 98 °/o vakuum, en två*
stegsmaskin till ca 99,9 %.
De fördelar, som särskilt bruka fram*
hållas för lamellkompressorerna av deras
tillverkare, äro jämnt luftflöde, god balan*
sering och små fundament samt höga
varvtal, lämpliga vid direktkoppling till
elmotor.
Normala i handeln förekommande la*
mellkompressorer uppvisa, förutsatt att de
köras med sitt rätta driftstryck, ungefär
följande isotermiska verkningsgrader: vid
0,7 at ö arbetstryck 55—65 %>, vid 3 at ö
50—60 %>, vid 7 at ö och 2*stegskomprime*
ring 55—63 %>. De lägre värdena gälla
för mindre maskiner, de högre för de
större.
Lamellkompressorernas smörjoljeförbruk*
ning är förhållandevis hög. En särskild
oljeseparator bör anordnas i rörledningen
efter kompressorn.
Vätskeringkompressorer
Vätskeringkompressorn har utvecklats
ur vattenringpumpen. Denna är ursprung*
ligen konstruerad för att vara en självsu*
gande vattenpump. Den kan emellertid
även användas som vakuumpump och
kompressor. För att maskinen därvid skall
få godtagbar ekonomi måste pumpen givas
en speciell utformning. En amerikansk
konstruktion, efter den tillverkande fir*
man benämnd Nashkompressorn, visas i
fig. 2/20.

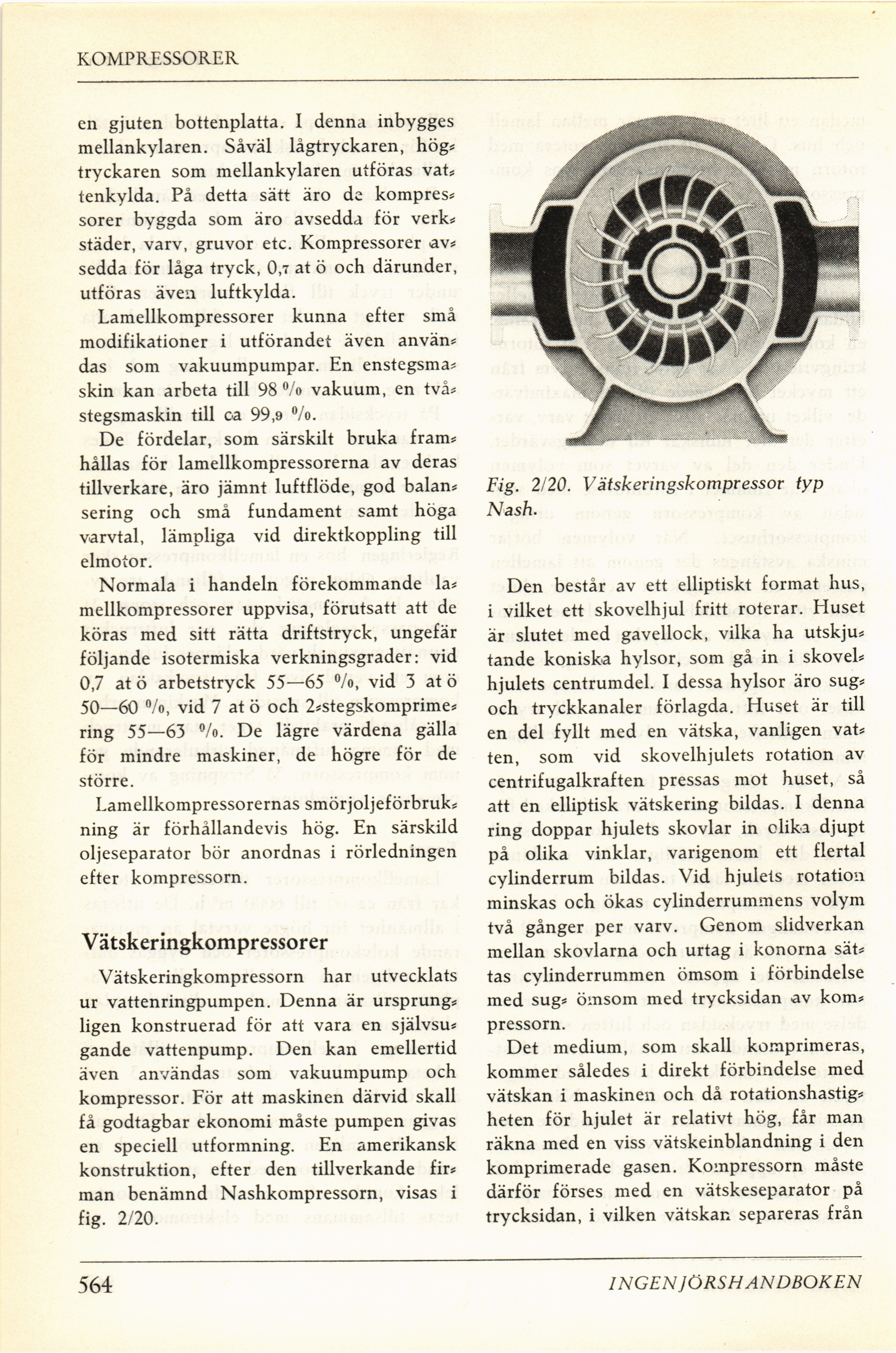

Fig. 2/20. Vätskeringskompressor typ
Nash.
Den består av ett elliptiskt format hus,
i vilket ett skovelhjul fritt roterar. Huset
är slutet med gavellock, vilka ha utskju*
tände koniska hylsor, som gå in i skovel*
hjulets centrumdel. I dessa hylsor äro sug*
och tryckkanaler förlagda. Huset är till
en del fyllt med en vätska, vanligen vat*
ten, som vid skovelhjulets rotation av
centrifugalkraften pressas mot huset, så
att en elliptisk vätskering bildas. I denna
ring doppar hjulets skövlar in olika djupt
på olika vinklar, varigenom ett flertal
cylinderrum bildas. Vid hjulets rotation
minskas och ökas cylinderrummens volym
två gånger per varv. Genom slidverkan
mellan skovlarna och urtag i konorna sät*
tas cylinderrummen ömsom i förbindelse
med sug* ömsom med trycksidan av kom*
pressorn.
Det medium, som skall komprimeras,
kommer således i direkt förbindelse med
vätskan i maskinen och då rotationshastig*
heten för hjulet är relativt hög, får man
räkna med en viss vätskeinblandning i den
komprimerade gasen. Kompressorn måste
därför förses med en vätskeseparator på
trycksidan, i vilken vätskan separeras från
564
INGEN JÖRSH ANDBOKEN
