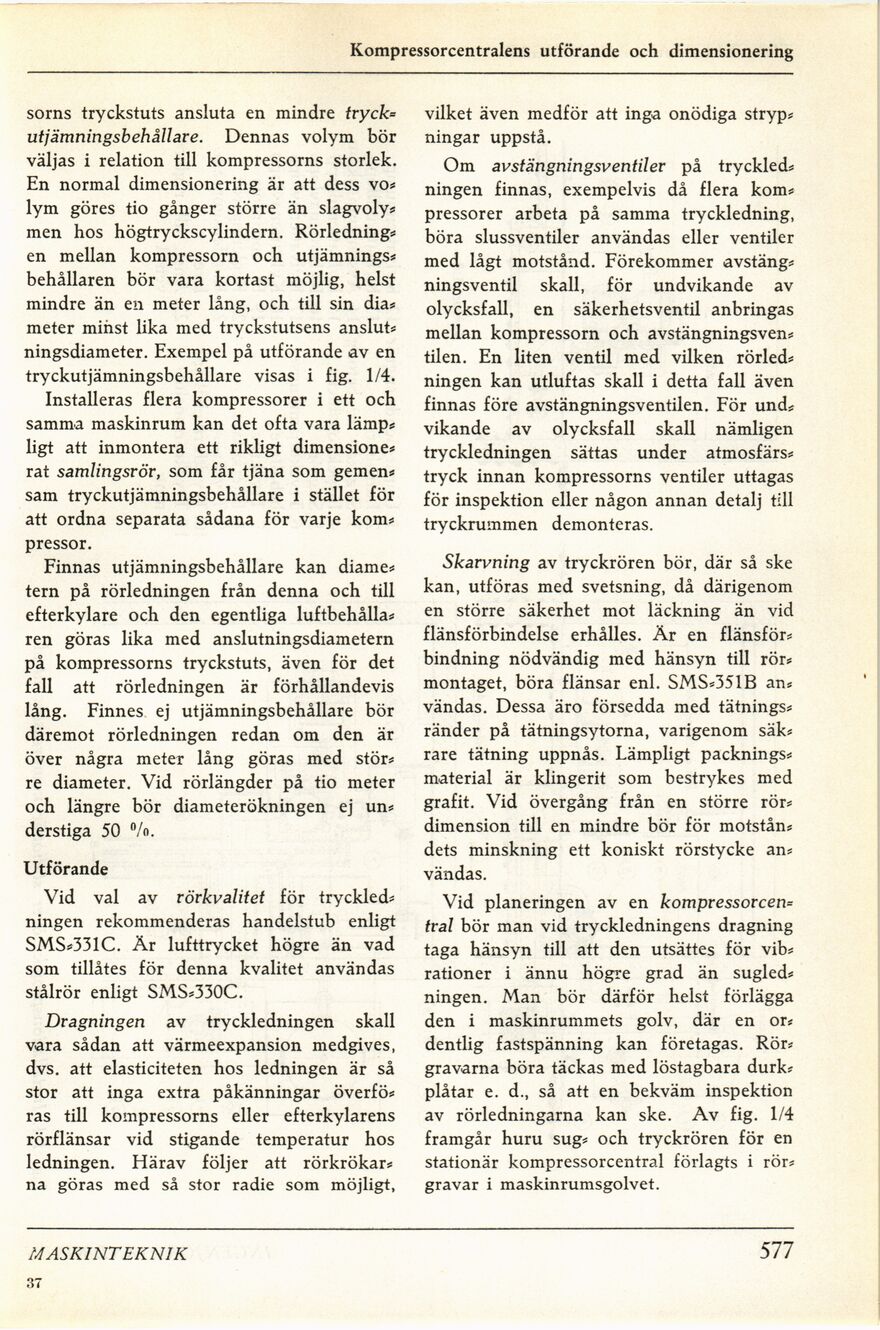

Kompressorcentralens utförande och dimensionering
sorns tryckstuts ansluta en mindre tryck=
utjämnirigsbehåUare. Dennas volym bör
väljas i relation till kompressorns storlek.
En normal dimensionering är att dess vo*
lym göres tio gånger större än slagvoly*
men hos högtryckscylindern. Rörledning*
en mellan kompressorn och utjämnings*
behållaren bör vara kortast möjlig, helst
mindre än en meter lång, och till sin dia*
meter minst lika med tryckstutsens anslut*
ningsdiameter. Exempel på utförande av en
tryckutjämningsbehållare visas i fig. 1/4.
Installeras flera kompressorer i ett och
samma maskinrum kan det ofta vara lämp*
ligt att inmontera ett rikligt dimensione*
rat samlirigsröv, som får tjäna som gemen*
sam tryckutjämningsbehållare i stället för
att ordna separata sådana för varje kom*
pressor.
Finnas utjämningsbehållare kan diame*
tern på rörledningen från denna och till
efterkylare och den egentliga luftbehålla*
ren göras lika med anslutningsdiametern
på kompressorns tryckstuts, även för det
fall att rörledningen är förhållandevis
lång. Finnes ej utjämningsbehållare bör
däremot rörledningen redan om den är
över några meter lång göras med stör*
re diameter. Vid rörlängder på tio meter
och längre bör diameterökningen ej un*
derstiga 50 %>.
Utförande
Vid val av rör kvalitet för tryckled*
ningen rekommenderas handelstub enligt
SMS*331C. Är lufttrycket högre än vad
som tillåtes för denna kvalitet användas
stålrör enligt SMS*330C.
Dragningen av tryckledningen skall
vara sådan att värmeexpansion medgives,
dvs. att elasticiteten hos ledningen är så
stor att inga extra påkänningar överfö*
ras till kompressorns eller efterkylarens
rörflänsar vid stigande temperatur hos
ledningen. Härav följer att rörkrökar*
na göras med så stor radie som möjligt,
vilket även medför att inga onödiga stryp*
ningar uppstå.
Om avstängningsventiler på tryckled*
ningen finnas, exempelvis då flera kom*
pressorer arbeta på samma tryckledning,
böra slussventiler användas eller ventiler
med lågt motstånd. Förekommer avstäng*
ningsventil skall, för undvikande av
olycksfall, en säkerhetsventil anbringas
mellan kompressorn och avstängningsven*
tilen. En liten ventil med vilken rörled*
ningen kan utluftas skall i detta fall även
finnas före avstängningsventilen. För und*
vikande av olycksfall skall nämligen
tryckledningen sättas under atmosfärs*
tryck innan kompressorns ventiler uttagas
för inspektion eller någon annan detalj till
tryckrummen demonteras.
Skarvning av tryckrören bör, där så ske
kan, utföras med svetsning, då därigenom
en större säkerhet mot läckning än vid
flänsförbindelse erhålles. Är en flänsför*
bindning nödvändig med hänsyn till rör*
montaget, böra flänsar enl. SMS*351B an*
vändas. Dessa äro försedda med tätnings*
ränder på tätningsytorna, varigenom säk*
rare tätning uppnås. Lämpligt packnings*
material är klingerit som bestrykes med
grafit. Vid övergång från en större rör*
dimension till en mindre bör för motstån*
dets minskning ett koniskt rörstycke an*
vändas.
Vid planeringen av en kompressorcen=
träl bör man vid tryckledningens dragning
taga hänsyn till att den utsättes för vib*
rationer i ännu högre grad än sugled*
ningen. Man bör därför helst förlägga
den i maskinrummets golv, där en or*
dentlig fastspänning kan företagas. Rör*
gravarna böra täckas med löstagbara durk*
plåtar e. d., så att en bekväm inspektion
av rörledningarna kan ske. Av fig. 1/4
framgår huru sug* och tryckrören för en
stationär kompressorcentral förlagts i rör*
gravar i maskinrumsgolvet.
