Kompressorcentralens utförande och dimensionering
Vanligen sker kompressionen vid större
luftkapaciteter i två steg med mellankyl*
ning. I mellankylaren kondenseras och
avskiljes fuktighet på samma sätt som
vid efterkylaren och beräkningen blir
fullt anolog.
Luftbehållaren
På grund av de skiftande driftbetingel*
serna vid olika anläggningar är det svårt
att ånge några allmängiltiga regler för
fastställande av en luftbehållares rätta
storlek. Man måste därför bedöma förhål*
landena från fall till fall och med led*
ning därav välja storlek på luftbehållaren.
Luftbehållaren skall tjäna följande än*
damål: 1) att utjämna luftstötarna från
kompressorn, 2) att utgöra magasin för
tryckluften, 3) att vara vattenavskiljare
för kondensat ur tryckluften.
För att fylla den första uppgiften be*
hövs, som närmare framgår av vad som
sagts under rubriken tryckledningen, en*
däst att behållaren är ca 10 gånger större
än slagvolymen hos kompressorns hög*
tryckscylinder.
Behållarens magasinverkan
När det gäller att uppskatta den volym,
behållaren bör ha, för att dess magasins*
kapacitet skall vara tillräcklig, finns det
en undre gräns, som betingas av regler
ringssystemet. Består detta av anordning
för automatisk start och stopp vid vissa
tryckgränser, bör luftbehållarens storlek i
m3 ej underskrida siffran för avgivet luft*
flöde i m3/h dividerad med talet 60. Den*
na regel gäller, om tryckskillnaden mel*
lan stopp och start är 1 at, men är den
större eller mindre, kan luftbehållaren väl*
jas mindre eller större i förhållande till
tryckskillnaden. Till detta villkor bör
läggas, att luftbehållaren bör vara så stor,
att kompressorn endast undantagsvis står*
tar mer än 10 gånger per timme. Start

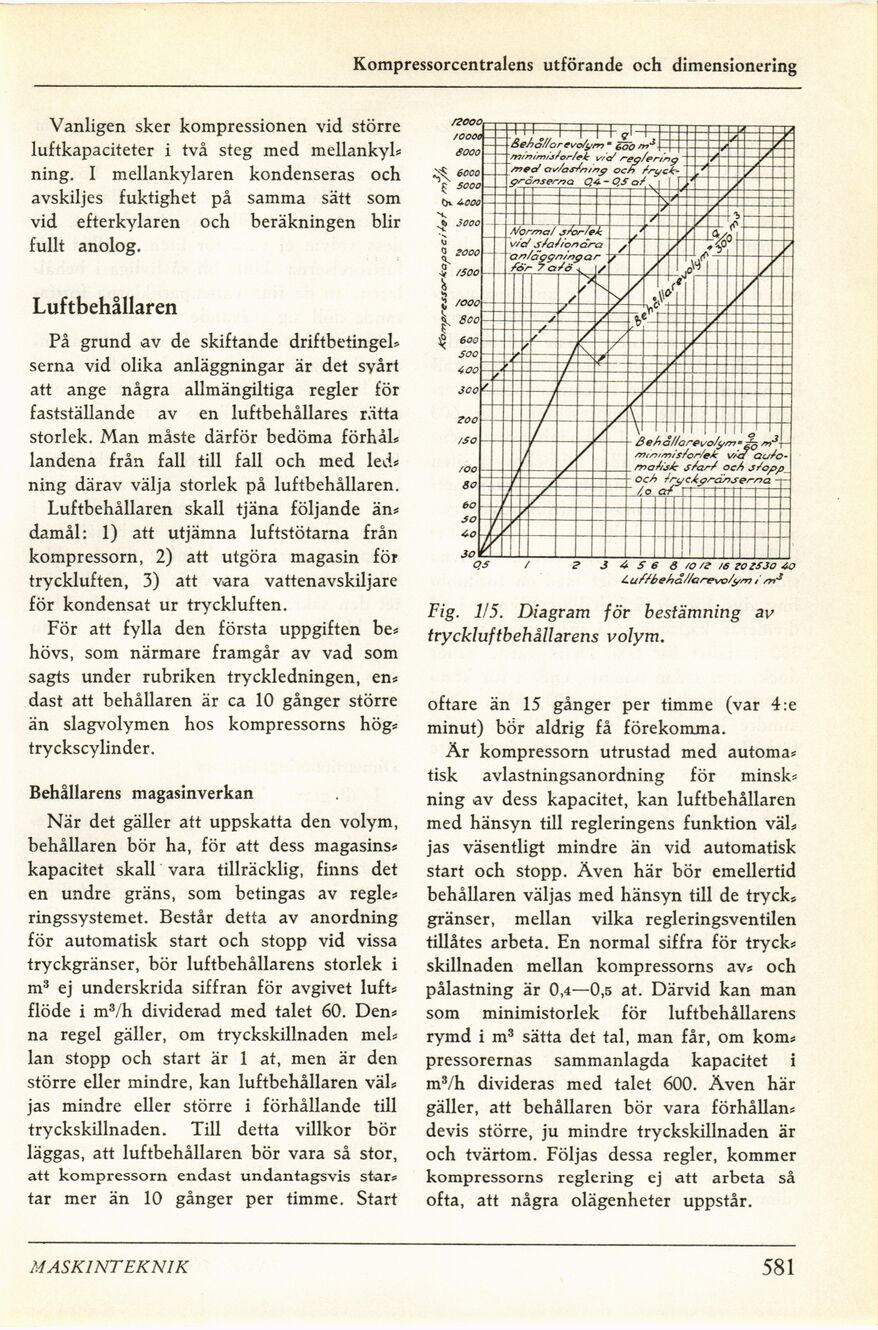

Fig. 1/5. Diagram för bestämning av
tryckluftbehållarens volym.
oftare än 15 gånger per timme (var 4:e
minut) bör aldrig få förekomma.
Är kompressorn utrustad med automa*
tisk avlastningsanordning för minsk*
ning av dess kapacitet, kan luftbehållaren
med hänsyn till regleringens funktion väl*
jas väsentligt mindre än vid automatisk
start och stopp. Även här bör emellertid
behållaren väljas med hänsyn till de tryck»
gränser, mellan vilka regleringsventilen
tillåtes arbeta. En normal siffra för tryck*
skillnaden mellan kompressorns av* och
pålastning är 0,4—0,5 at. Därvid kan man
som minimistorlek för luftbehållarens
rymd i m3 sätta det tal, man får, om kom*
pressorernas sammanlagda kapacitet i
m3/h divideras med talet 600. Även här
gäller, att behållaren bör vara förhållan*
devis större, ju mindre tryckskillnaden är
och tvärtom. Följas dessa regler, kommer
kompressorns reglering ej att arbeta så
ofta, att några olägenheter uppstår.
MASKINTEKNIK
581
