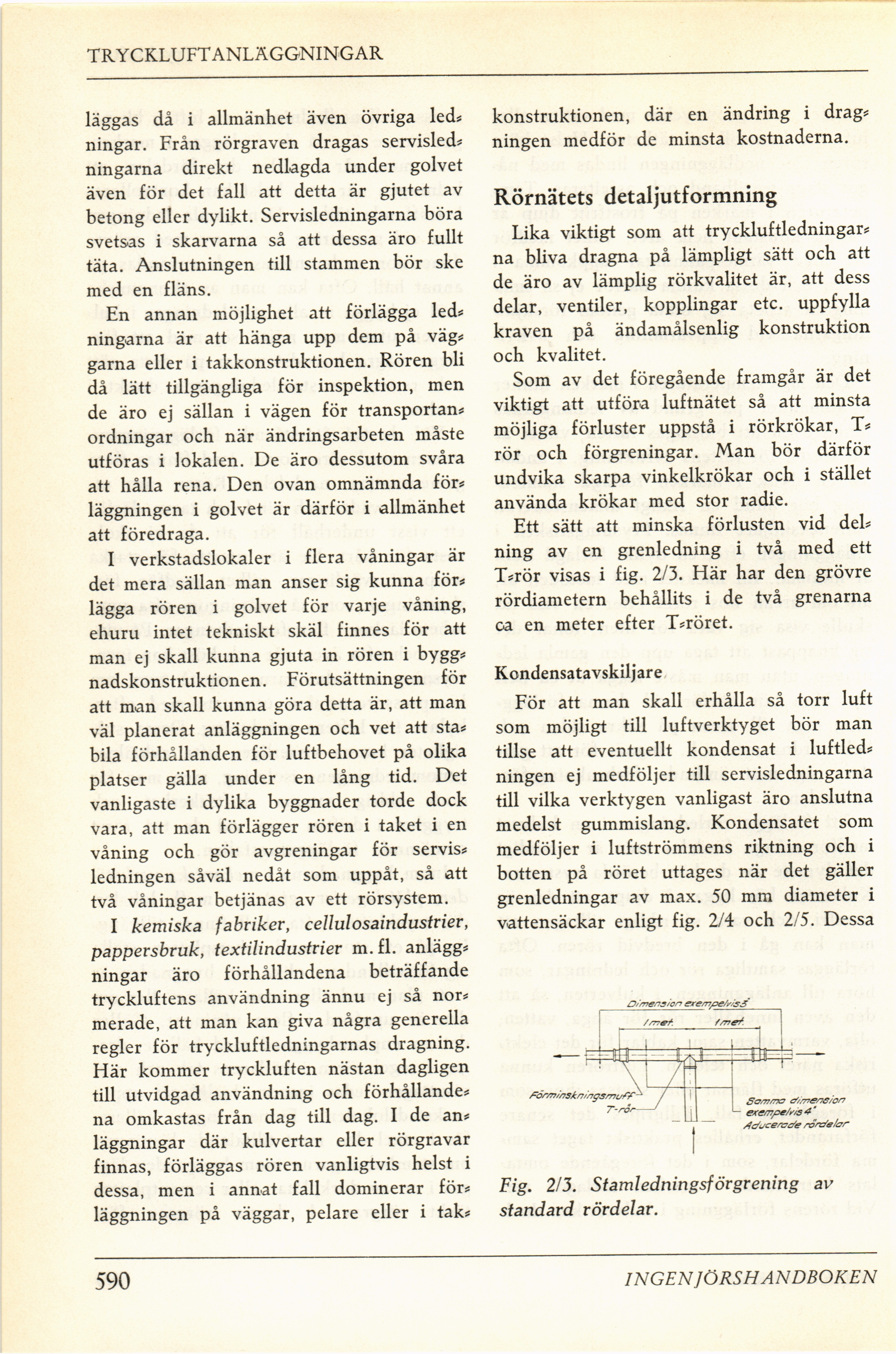

TRYCKLUFT ANLÄGGNINGAR
läggas då i allmänhet även övriga leds
ningar. Från rörgraven dragas servisled*
ningarna direkt nedlagda under golvet
även för det fall att detta är gjutet av
betong eller dylikt. Servisledningarna böra
svetsas i skarvarna så att dessa äro fullt
täta. Anslutningen till stammen bör ske
med en fläns.
En annan möjlighet att förlägga led*
ningarna är att hänga upp dem på väg*
garna eller i takkonstruktionen. Rören bli
då lätt tillgängliga för inspektion, men
de äro ej sällan i vägen för transportan*
ordningar och när ändringsarbeten måste
utföras i lokalen. De äro dessutom svåra
att hålla rena. Den ovan omnämnda för*
läggningen i golvet är därför i allmänhet
att föredraga.
I verkstadslokaler i flera våningar är
det mera sällan man anser sig kunna för*
lägga rören i golvet för varje våning,
ehuru intet tekniskt skäl finnes för att
man ej skall kunna gjuta in rören i byggs
nadskonstruktionen. Förutsättningen för
att man skall kunna göra detta är, att man
väl planerat anläggningen och vet att sta*
bila förhållanden för luftbehovet på olika
platser gälla under en lång tid. Det
vanligaste i dylika byggnader torde dock
vara, att man förlägger rören i taket i en
våning och gör avgreningar för servis*
ledningen såväl nedåt som uppåt, så att
två våningar betjänas av ett rörsystem.
I kemiska fabriker, cellulosaindustrier,
pappersbruk, textilindustrier m. fi. anlägg*
ningar äro förhållandena beträffande
tryckluftens användning ännu ej så nor*
merade, att man kan giva några generella
regler för tryckluftledningarnas dragning.
Här kommer tryckluften nästan dagligen
till utvidgad användning och förhållande*
na omkastas från dag till dag. I de an*
läggningar där kulvertar eller rörgravar
finnas, förläggas rören vanligtvis helst i
dessa, men i annat fall dominerar för*
läggningen på väggar, pelare eller i tak*
konstruktionen, där en ändring i drag*
ningen medför de minsta kostnaderna.
Rörnätets detaljutformning
Lika viktigt som att tryckluftledningar*
na bliva dragna på lämpligt sätt och att
de äro av lämplig rörkvalitet är, att dess
delar, ventiler, kopplingar etc. uppfylla
kraven på ändamålsenlig konstruktion
och kvalitet.
Som av det föregående framgår är det
viktigt att utföra luftnätet så att minsta
möjliga förluster uppstå i rörkrökar, T*
rör och förgreningar. Man bör därför
undvika skarpa vinkelkrökar och i stället
använda krökar med stor radie.
Ett sätt att minska förlusten vid del*
ning av en grenledning i två med ett
T*rör visas i fig. 2/3. Här har den grövre
rördiametern behållits i de två grenarna
ca en meter efter T*röret.
Kondensatavskiljare
För att man skall erhålla så torr luft
som möjligt till luftverktyget bör man
tillse att eventuellt kondensat i luftled*
ningen ej medföljer till servisledningarna
till vilka verktygen vanligast äro anslutna
medelst gummislang. Kondensatet som
medföljer i luftströmmens riktning och i
botten på röret uttages när det gäller
grenledningar av max. 50 mm diameter i
vattensäckar enligt fig. 2/4 och 2/5. Dessa
Fig. 2/3. Stamledningsförgrening av
standard rördelar.
590
INGEN ]ÖRSH ANDBOKEN
