PUMPAR

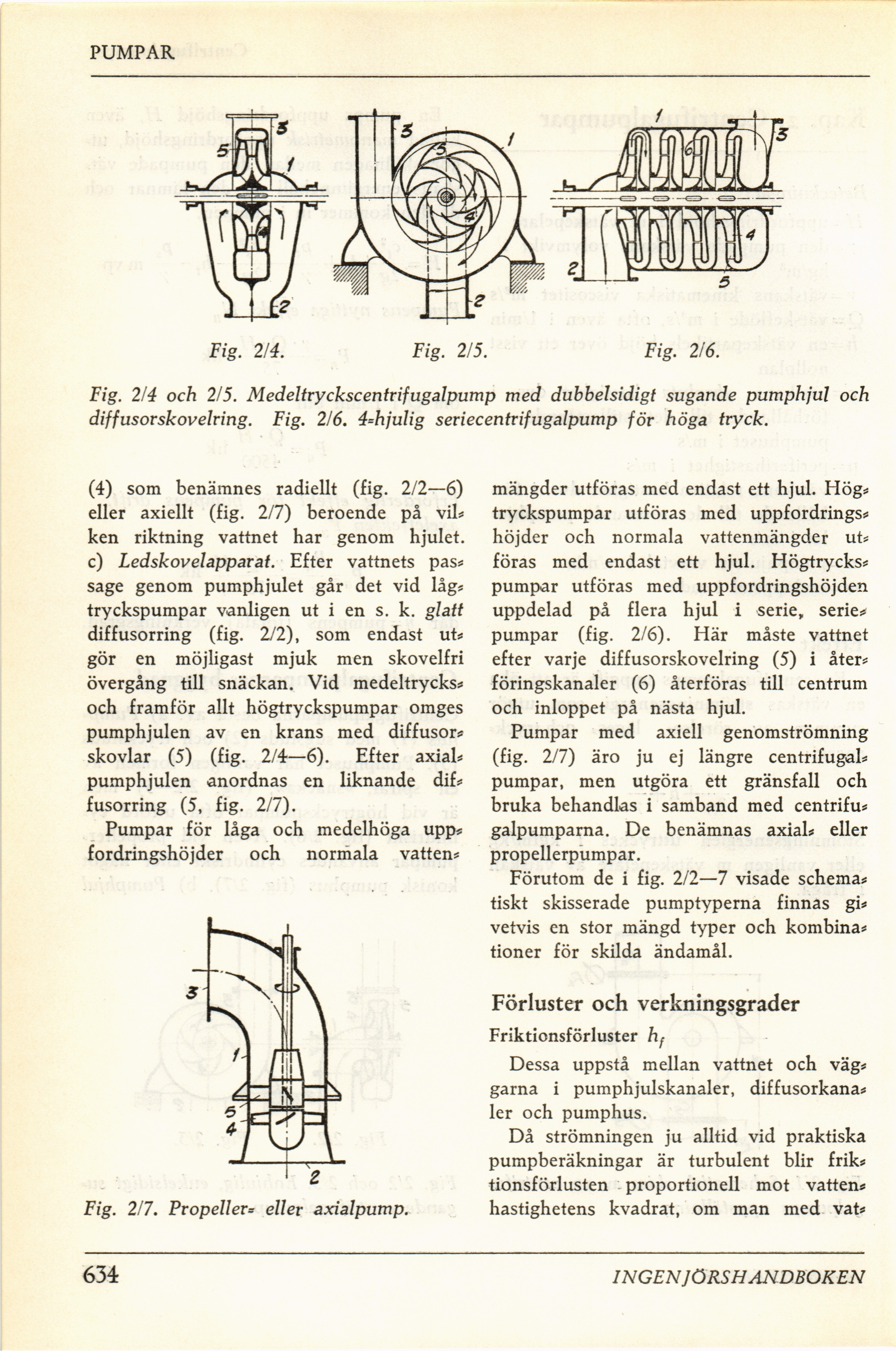

Fig. 2/4 och 2/5. Medeltryckscentrifugalpump med dubbelsidigt sugande pumphjul och
diffusörskovelring. Fig. 2/6. 4=hjulig seriecentrifugalpump för höga tryck.

(4) som benämnes radiellt (fig. 2/2—6)
eller axiellt (fig. 2/7) beroende på vil*
ken riktning vattnet har genom hjulet,
c) Ledskovelapparat. Efter vattnets pas*
såge genom pumphjulet går det vid lågs
tryckspumpar vanligen ut i en s. k. glatt
diffusorring (fig. 2/2), som endast ut*
gör en möjligast mjuk men skovelfri
övergång till snäckan. Vid medeltrycks*
och framför allt högtryckspumpar omges
pumphjulen av en krans med diffusör*
skövlar (5) (fig. 2/4—6). Efter axial*
pumphjulen anordnas en liknande dif*
fusorring (5, fig. 2/7).

Pumpar för låga och medelhöga upp*
fordringshöjder och normala vatten*

Fig. 2/7. Propeller= eller axialpump.

mängder utföras med endast ett hjul. Hög*
tryckspumpar utföras med uppfordrings*
höjder och normala vattenmängder ut*
föras med endast ett hjul. Högtrycks*
pumpar utföras med uppfordringshöjden
uppdelad på flera hjul i serie, serien
pumpar (fig. 2/6). Här måste vattnet
efter varje diffusorskovelring (5) i åter*
föringskanaler (6) återföras till centrum
och inloppet på nästa hjul.

Pumpar med axiell genomströmning
(fig. 2/7) äro ju ej längre centrifugal*
pumpar, men utgöra ett gränsfall och
bruka behandlas i samband med centrifu*
galpumparna. De benämnas axial* eller
propellerpumpar.

Förutom de i fig. 2/2—7 visade schema*
tiskt skisserade pumptyperna finnas gi*
vetvis en stor mängd typer och kombina*
tioner för skilda ändamål.

Förluster och verkningsgrader

Friktionsförluster hf

Dessa uppstå mellan vattnet och väg*
garna i pumphjulskanaler, diffusorkana*
ler och pumphus.

Då strömningen ju alltid vid praktiska
pumpberäkningar är turbulent blir frik*
tionsförlusten proportionell mot vatten*
hastighetens kvadrat, om man med vat*

634

INGEN J ÖRS HANDBOKEN
