PUMPAR

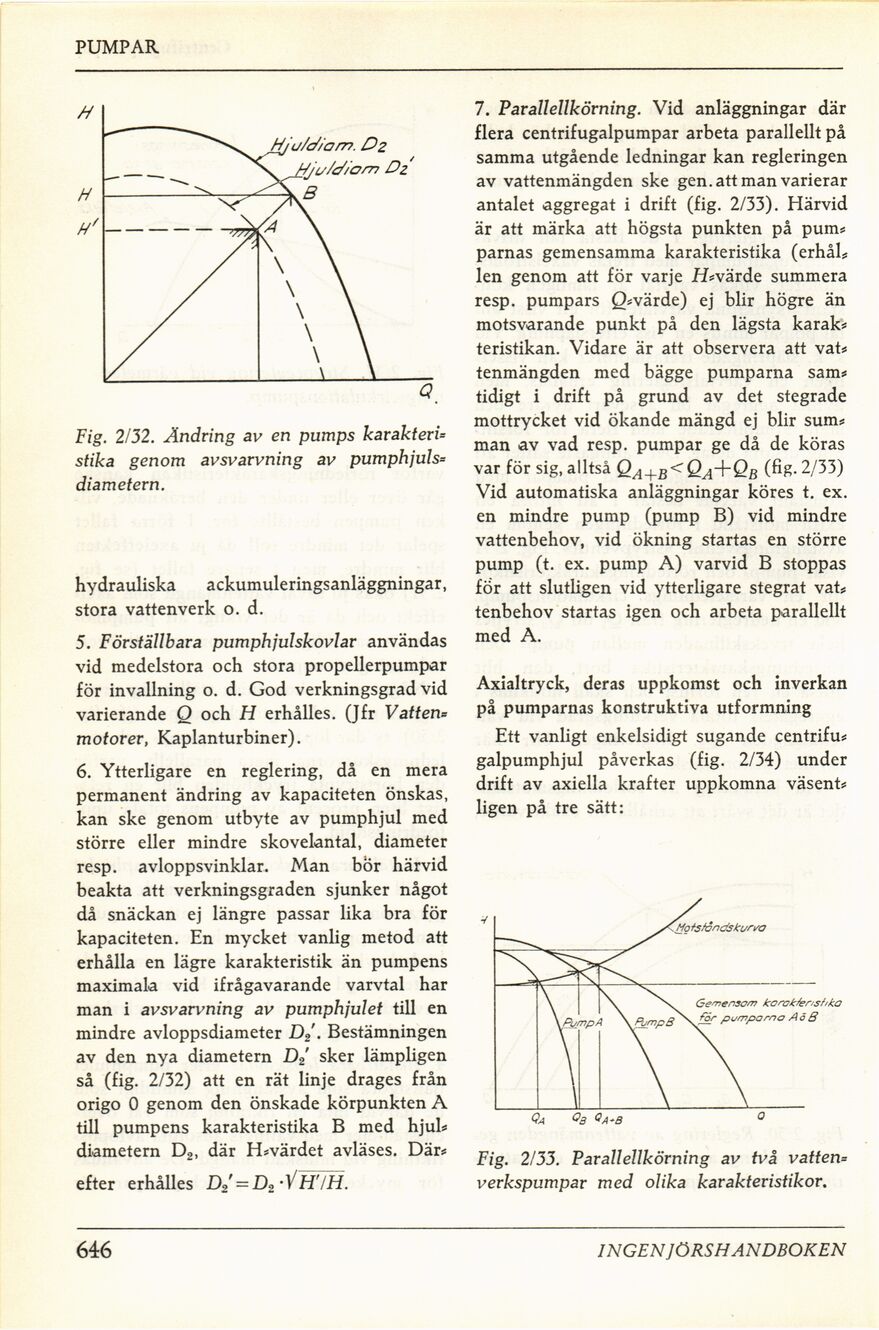

Fig. 2/32. Ändring av en pumps karakterU
stika genom avsvarvning av pumphjuls=
diametern.
hydrauliska ackumuleringsanläggningar,
stora vattenverk o. d.
5. Förställbara pumphjulskovlar användas
vid medelstora och stora propellerpumpar
för invallning o. d. God verkningsgrad vid
varierande Q och H erhålles. (Jfr Vatten=
motorer, Kaplanturbiner).
6. Ytterligare en reglering, då en mera
permanent ändring av kapaciteten önskas,
kan ske genom utbyte av pumphjul med
större eller mindre skovelantal, diameter
resp. avloppsvinklar. Man bör härvid
beakta att verkningsgraden sjunker något
då snäckan ej längre passar lika bra för
kapaciteten. En mycket vanlig metod att
erhålla en lägre karakteristik än pumpens
maximala vid ifrågavarande varvtal har
man i avsvalning av pumphjulet till en
mindre avloppsdiameter D2. Bestämningen
av den nya diametern D2’ sker lämpligen
så (fig. 2/32) att en rät linje drages från
origo 0 genom den önskade körpunkten A
till pumpens karakteristika B med hjul*
diametern D2, där Hsvärdet avläses. Där*
efter erhålles D2’ = D2-VhTH.
7. Parallellkörning. Vid anläggningar där
flera centrifugalpumpar arbeta parallellt på
samma utgående ledningar kan regleringen
av vattenmängden ske gen. att man varierar
antalet aggregat i drift (fig. 2/33). Härvid
är att märka att högsta punkten på pum*
parnas gemensamma karakteristika (erhåL
len genom att för varje fi*värde summera
resp. pumpars Q*värde) ej blir högre än
motsvarande punkt på den lägsta karaks
teristikan. Vidare är att observera att vatt
tenmängden med bägge pumparna sam*
tidigt i drift på grund av det stegrade
mottrycket vid ökande mängd ej blir sum*
man av vad resp. pumpar ge då de köras
var för sig, alltså QA+B<QA+QB (fig. 2/33)
Vid automatiska anläggningar köres t. ex.
en mindre pump (pump B) vid mindre
vattenbehov, vid ökning startas en större
pump (t. ex. pump A) varvid B stoppas
för att slutligen vid ytterligare stegrat vat*
tenbehov startas igen och arbeta parallellt
med A.
Axialtryck, deras uppkomst och inverkan
på pumparnas konstruktiva utformning
Ett vanligt enkelsidigt sugande centrifu*
galpumphjul påverkas (fig. 2/34) under
drift av axiella krafter uppkomna väsent*
ligen på tre sätt:
Fig. 2/33. Parallellkörning av två vatten=
verkspumpar med olika karakteristikor.
646
