Centrifugalpumpar

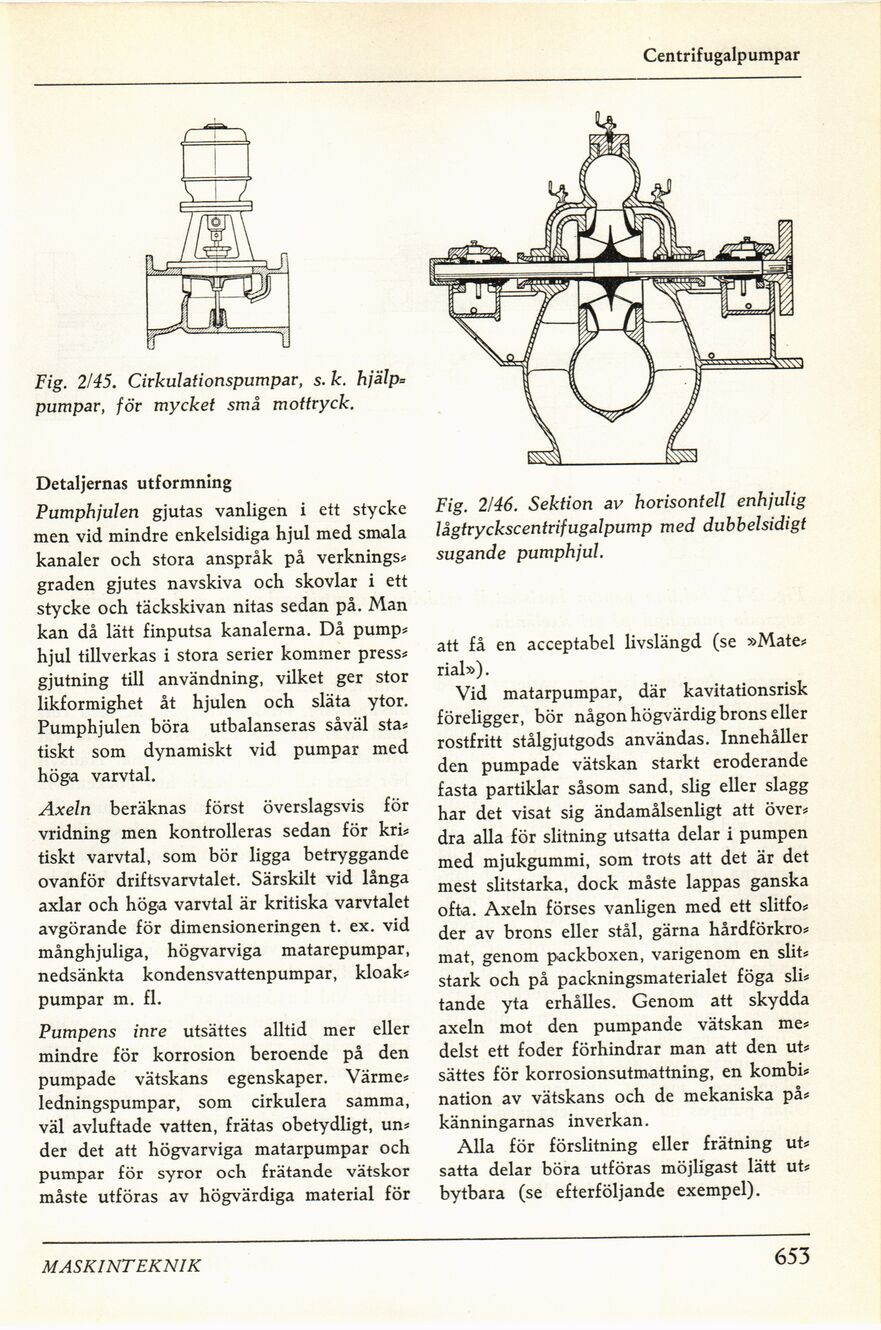

Fig. 2/45. Cirkulationspumpar, s. k.
hjälp-pumpar, för mycket små mottryck.
Detaljernas utformning
Pumphjulen gjutas vanligen i ett stycke
men vid mindre enkelsidiga hjul med smala
kanaler och stora anspråk på verknings*
graden gjutes navskiva och skövlar i ett
stycke och täckskivan nitas sedan på. Man
kan då lätt finputsa kanalerna. Då pump*
hjul tillverkas i stora serier kommer press*
gjutning till användning, vilket ger stor
likformighet åt hjulen och släta ytor.
Pumphjulen böra utbalanseras såväl sta*
tiskt som dynamiskt vid pumpar med
höga varvtal.
Axeln beräknas först överslagsvis för
vridning men kontrolleras sedan för kri*
tiskt varvtal, som bör ligga betryggande
ovanför driftsvarvtalet. Särskilt vid långa
axlar och höga varvtal är kritiska varvtalet
avgörande för dimensioneringen t. ex. vid
månghjuliga, högvarviga matarepumpar,
nedsänkta kondensvattenpumpar, kloak*
pumpar m. fi.
Pumpens inre utsättes alltid mer eller
mindre för korrosion beroende på den
pumpade vätskans egenskaper. Värme*
ledningspumpar, som cirkulera samma,
väl avluftade vatten, frätas obetydligt, un*
der det att högvarviga matarpumpar och
pumpar för syror och frätande vätskor
måste utföras av högvärdiga material för
Fig. 2/46. Sektion av horisontell enhjulig
lågtryckscentrifugalpump med dubbelsidigt
sugande pumphjul.
att få en acceptabel livslängd (se »Mate*
rial»).
Vid matarpumpar, där kavitationsrisk
föreligger, bör någon högvärdig brons eller
rostfritt stålgjutgods användas. Innehåller
den pumpade vätskan starkt eroderande
fasta partiklar såsom sand, slig eller slagg
har det visat sig ändamålsenligt att över*
dra alla för slitning utsatta delar i pumpen
med mjukgummi, som trots att det är det
mest slitstarka, dock måste lappas ganska
ofta. Axeln förses vanligen med ett slitfo*
der av brons eller stål, gärna hårdförkro*
mat, genom packboxen, varigenom en slit*
stark och på packningsmaterialet föga sli*
tände yta erhålles. Genom att skydda
axeln mot den pumpande vätskan me*
delst ett foder förhindrar man att den ut*
sättes för korrosionsutmattning, en kombi*
nation av vätskans och de mekaniska på*
känningarnas inverkan.
Alla för förslitning eller frätning ut*
satta delar böra utföras möjligast lätt ut*
bytbara (se efterföljande exempel).
