KYLANLÄGGNINGAR

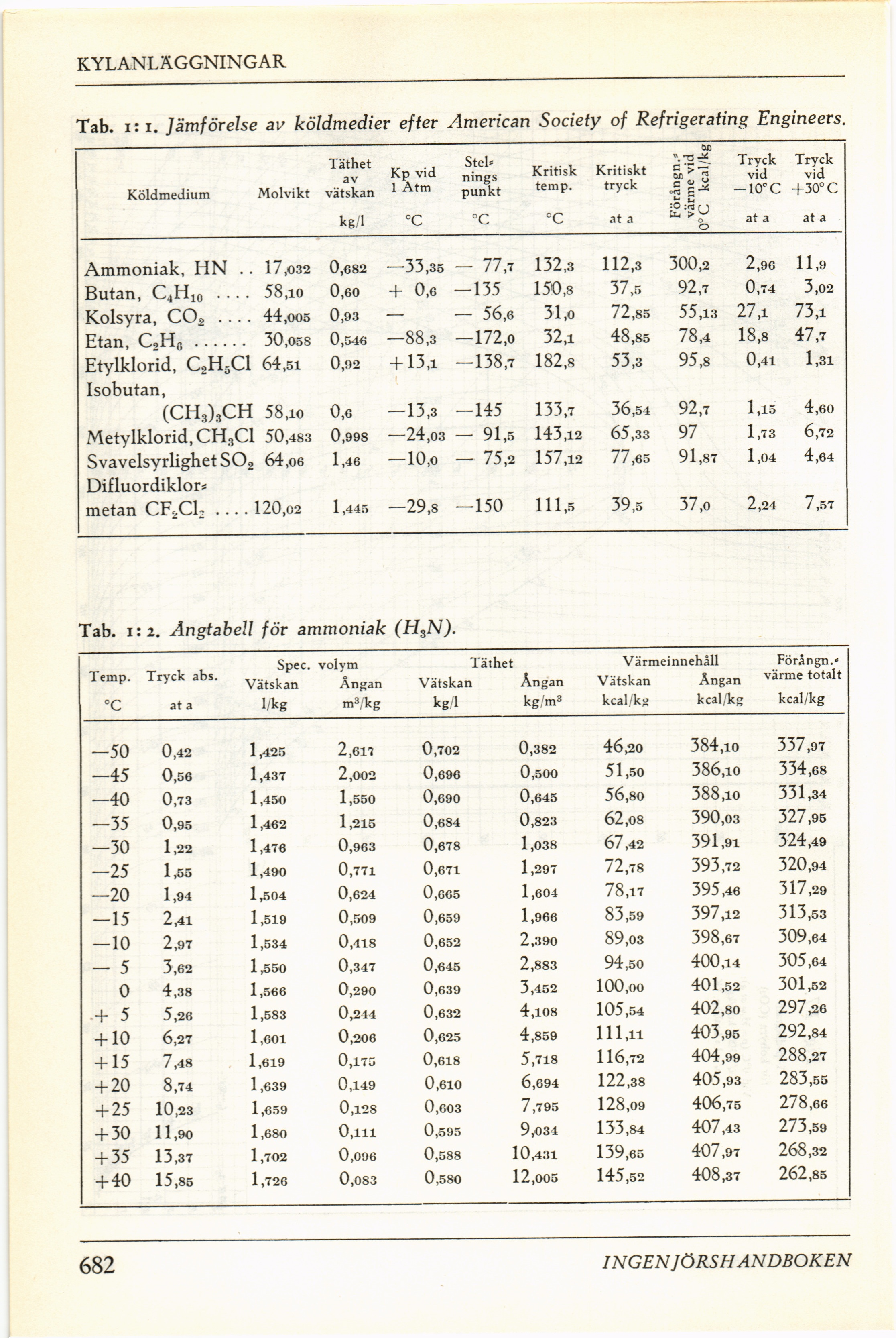

Tab. i: i. Jämförelse av köldmedier efter American Society of Refrigerating Engineers.
Köldmedium Molvikt Täthet av vätskan Kp vid 1 Atm [-Stel-nings-] {+Stel- nings+} punkt Kritisk temp. Kritiskt tryck Förångn.* värme vid 0°C kcal/kg Tryck vid -10° C Tryck vid +30° C
kg/1 °C °C °C at a at a at a
Ammoniak, HN 17,032 0,682 —33,35 - 77,7 132,3 112,3 300,2 2,96 11,9
Butan, C4H10 .... 58,10 0,60 + 0,6 —135 150,8 37,5 92,7 0,74 3,02
Kolsyra, C02 .... 44,005 0,93 — — 56,6 31,o 72,85 55,13 27,i 73,1
Etan, CoH8 ...... 30,058 0,546 —88,3 —172,o 32,i 48,85 78,4 18,8 47,7
Etylklorid, C2H5C1 64,51 0,92 + 13,i —138,7 182,8 53,3 95,8 0,41 1,31
Isobutan, (CH3)3CH 58,10 0,6 — 13,3 —145 133,7 36,54 92,7 1,15 4,60
Metylklorid, CH3C1 50,483 0,998 —24,03 - 91,5 143,12 65,33 97 1,73 6,72
Svavelsyrlighet S02 64,06 1,46 —10,o — 75,2 157,12 77,65 91,87 1,04 4,64
Difluordiklor*
metan CF.,C1- .... 120,02 1,445 —29,8 — 150 111,5 39,5 37,o 2,24 7,57
Tab. 1:2. Angtabell för ammoniak (H3N).
Temp. Tryck abs. Spec. volym Täthet Värmeinnehåll Förångn.»
Vätskan Ångan Vätskan Ångan Vätskan Ångan värme totalt
°C at a I/kg m3/kg kg/1 kg/m3 kcal/kg kcal/kg kcal/kg
—50 0,42 1,425 2,617 0,702 0,382 46,20 384,10 337,97
—45 0,56 1,437 2,002 0,696 0,500 51,50 386,io 334,68
—40 0,73 1,450 1,550 0,690 0,645 56,80 388,io 331,34
—35 0,95 1,462 1,215 0,684 0,823 62,08 390,03 327,95
—30 1,22 1,476 0,963 0,678 1,038 67,42 391,91 324,49
—25 1,55 1,490 0,771 0,671 1,297 72,78 393,72 320,94
—20 1,94 1,504 0,624 0,665 1,604 78,17 395,46 317,29
-15 2,41 1,519 0,509 0,659 1,966 83,59 397,12 313,53
-10 2,97 1,534 0,418 0,652 2,390 89,03 398,67 309,64
— 5 3,62 1,550 0,347 0,645 2,883 94,50 400,14 305,64
0 4,38 1,566 0,290 0,639 3,452 100,00 401,52 301,52
+ 5 5,26 1,583 0,244 0,632 4,108 105,54 402,80 297,26
+ 10 6,27 1,601 0,2O6 0,625 4,859 lll,ii 403,95 292,84
+ 15 7,48 1,619 0,175 0,618 5,718 116,72 404,99 288,27
+ 20 8,74 1,639 0,149 0,61O 6,694 122,38 405,93 283,55
+ 25 10,23 1,659 0,128 0,603 7,795 128,09 406,75 278,66
+ 30 11,90 1,680 0,111 0,595 9,034 133,84 407,43 273,59
+ 35 13,37 1,702 0,096 0,588 10,431 139,65 407,97 268,32
+ 40 15,85 1,726 0,083 0,580 12,005 145,52 408,37 262,85
682
INGEN ]ÖRSH ANDBOKEN
