Arbetsprinciper

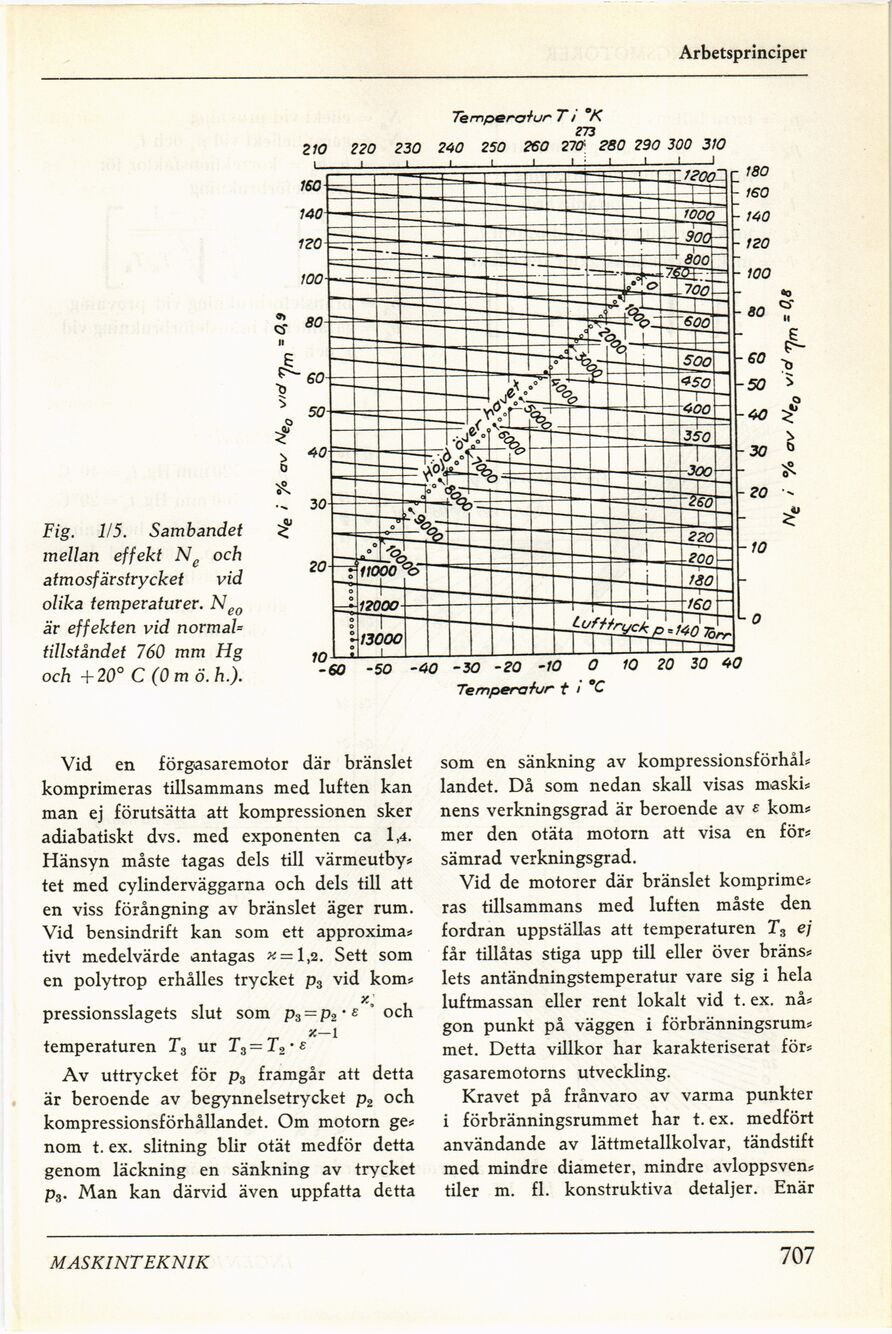

Fig. 1/5. Sambandet
mellan effekt Nß och
atmosfärstrycket vid
olika temperaturer. Neo
är effekten vid normal=
tillståndet 760 mm Hg
och +20° C (Omö.h.).
Vid en förgasaremotor där bränslet
komprimeras tillsammans med luften kan
man ej förutsätta att kompressionen sker
adiabatiskt dvs. med exponenten ca 1,4.
Hänsyn måste tagas dels till värmeutby*
tet med cylinderväggarna och dels till att
en viss förångning av bränslet äger rum.
Vid bensindrift kan som ett approxima*
tivt medelvärde antagas * = 1,2. Sett som
en polytrop erhålles trycket p3 vid kom*
pressionsslagets slut som p3 = p2 • £ " och
temperaturen T3 ur T3=T2*£
Av uttrycket för p3 framgår att detta
är beroende av begynnelsetrycket p2 och
kompressionsförhållandet. Om motorn ge*
nom t. ex. slitning blir otät medför detta
genom läckning en sänkning av trycket
p3. Man kan därvid även uppfatta detta
som en sänkning av kompressionsförhål*
landet. Då som nedan skall visas maski*
nens verkningsgrad är beroende av £ kom*
mer den otäta motorn att visa en för*
sämrad verkningsgrad.
Vid de motorer där bränslet komprime*
ras tillsammans med luften måste den
fordran uppställas att temperaturen T3 ej
får tillåtas stiga upp till eller över bräns*
lets antändningstemperatur vare sig i hela
luftmassan eller rent lokalt vid t. ex. nå*
gon punkt på väggen i förbränningsrum*
met. Detta villkor har karakteriserat för*
gasaremotorns utveckling.
Kravet på frånvaro av varma punkter
i förbränningsrummet har t. ex. medfört
användande av lättmetallkolvar, tändstift
med mindre diameter, mindre avloppsven*
tiler m. fi. konstruktiva detaljer. Enär
MASKINTEKNIK
707
