Arbetsprinciper

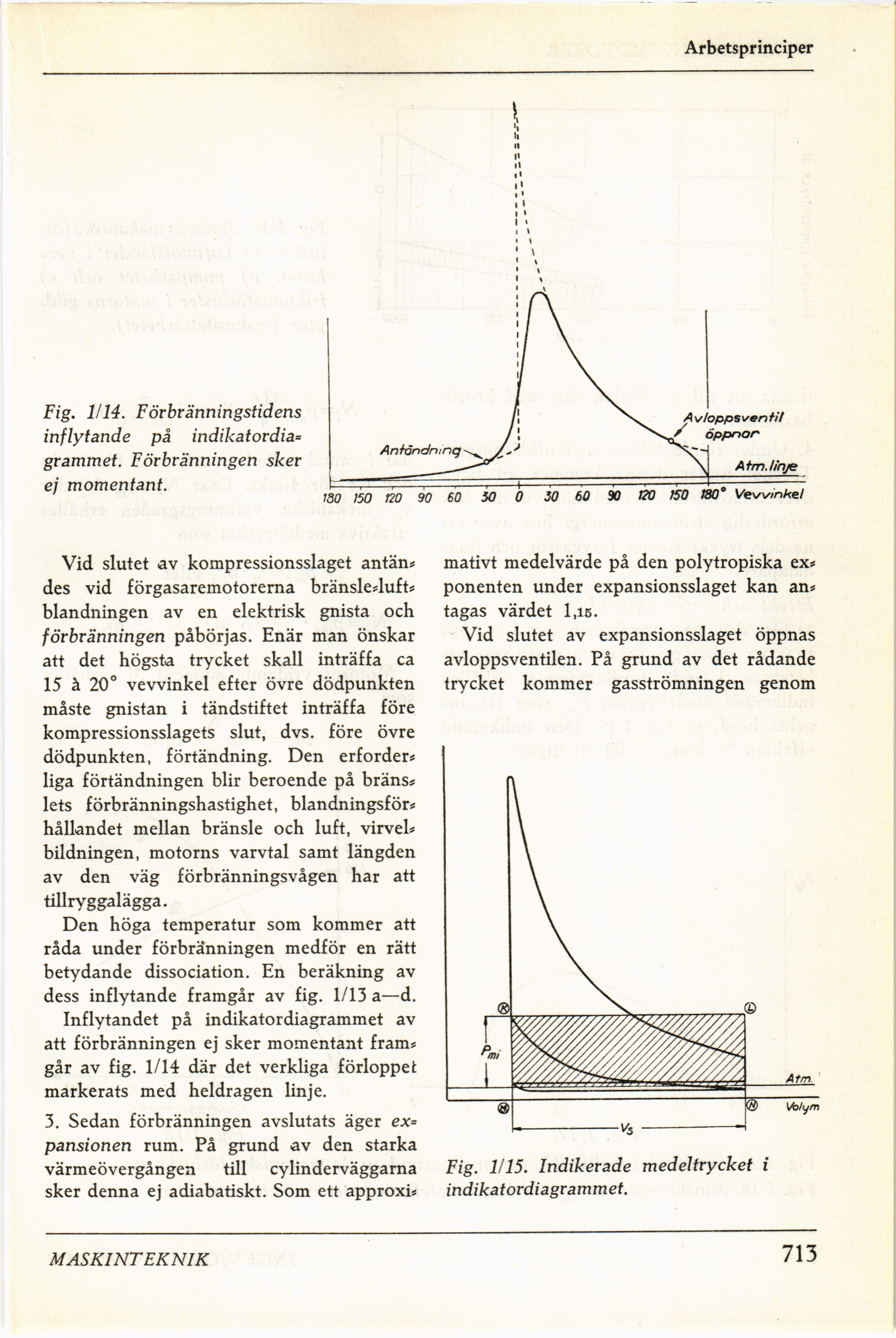

Fig. 1/14. Förbränningstidens
inflytande på indikatordia=
grammet. Förbränningen sker
ej momentant.
Vid slutet av kompressionsslaget antän*
des vid förgasaremotorerna bränsleduft*
blandningen av en elektrisk gnista och
förbränningen påbörjas. Enär man önskar
att det högsta trycket skall inträffa ca
15 à 20° vewinkel efter övre dödpunkten
måste gnistan i tändstiftet inträffa före
kompressionsslagets slut, dvs. före övre
dödpunkten, förtändning. Den erforder*
liga förtändningen blir beroende på bräns*
lets förbränningshastighet, blandningsför*
hållandet mellan bränsle och luft, virvel»
bildningen, motorns varvtal samt längden
av den väg förbränningsvågen har att
tillryggalägga.
Den höga temperatur som kommer att
råda under förbränningen medför en rätt
betydande dissociation. En beräkning av
dess inflytande framgår av fig. 1/13 a—d.
Inflytandet på indikatordiagrammet av
att förbränningen ej sker momentant fram*
går av fig. 1/14 där det verkliga förloppet
markerats med heldragen linje.
3. Sedan förbränningen avslutats äger ex=
pansionen rum. På grund av den starka
värmeövergången till cylinderväggarna
sker denna ej adiabatiskt. Som ett approxi*
mativt medelvärde på den polytropiska ex*
ponenten under expansionsslaget kan an*
tagas värdet l,is.
Vid slutet av expansionsslaget öppnas
avloppsventilen. På grund av det rådande
trycket kommer gasströmningen genom
Fig. 1/15. Indikerade medeltrycket i
indikatordiagrammet.
MASKINTEKNIK
713
