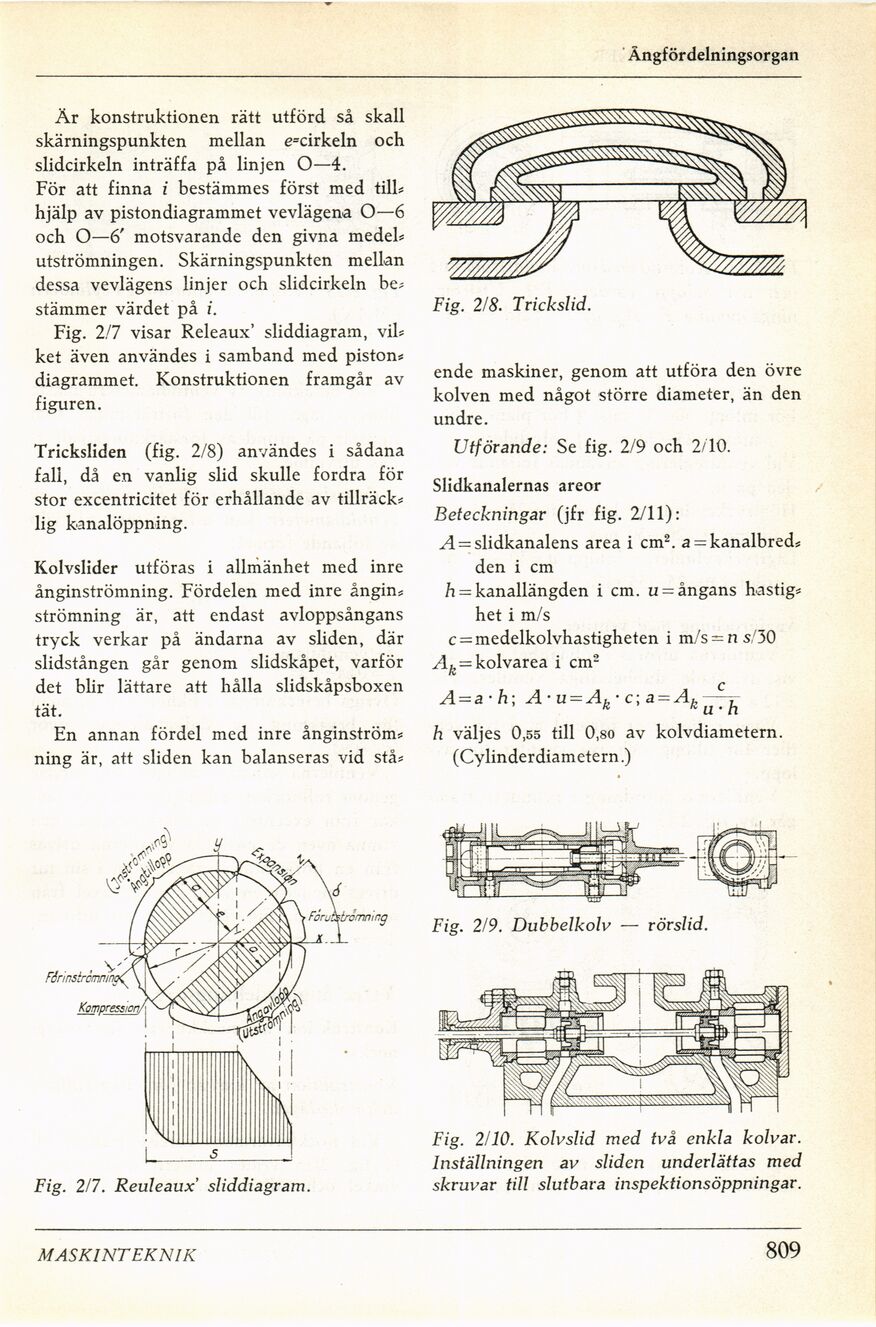

Ångfördelningsorgan

Är konstruktionen rätt utförd så skall
skärningspunkten mellan e=cirkeln och
slidcirkeln inträffa på linjen O—4.
För att finna i bestämmes först med tills
hjälp av pistondiagrammet vevlägena O—6
och O—6’ motsvarande den givna medels
utströmningen. Skärningspunkten mellan
dessa vevlägens linjer och slidcirkeln bes
stämmer värdet på i.

Fig. 2/7 visar Releaux’ sliddiagram, vils
ket även användes i samband med pistons
diagrammet. Konstruktionen framgår av
figuren.

Tricksliden (fig. 2/8) användes i sådana
fall, då en vanlig slid skulle fordra för
stor excentricitet för erhållande av tillräcks
lig kanalöppning.

Kolvslider utföras i allmänhet med inre
ånginströmning. Fördelen med inre ångins
strömning är, att endast avloppsångans
tryck verkar på ändarna av sliden, där
slidstången går genom slidskåpet, varför
det blir lättare att hålla slidskåpsboxen
tät.

En annan fördel med inre ånginströms
ning är, att sliden kan balanseras vid stås

Fig. 2/8. Trickslid.

ende maskiner, genom att utföra den övre
kolven med något större diameter, än den
undre.

Utförande: Se fig. 2/9 och 2/10.

Slidkanalernas areor
Beteckningar (jfr fig. 2/11):
^4 = slidkanalens area i cm2. a = kanalbreds
den i cm

h = kanallängden i cm. u = ångans hastigs
het i m/s

c = medelkolvhastigheten i m/s = n s/30
Ak — kolvarea i cm2

A-a-h; A - u = Ak - c;

h väljes 0,55 till 0,so av kolvdiametern.
(Cylinderdiametern.)

Fig. 2/9. Dubbelkolv — rörslid.

Fig. 2/10. Kolvslid med två enkla kolvar.
Inställningen av sliden underlättas med
skruvar till slutbara inspektionsöppningar.

MASKINTEKNIK

809

Fig. 2/7. Reuleaux’ sliddiagram.
