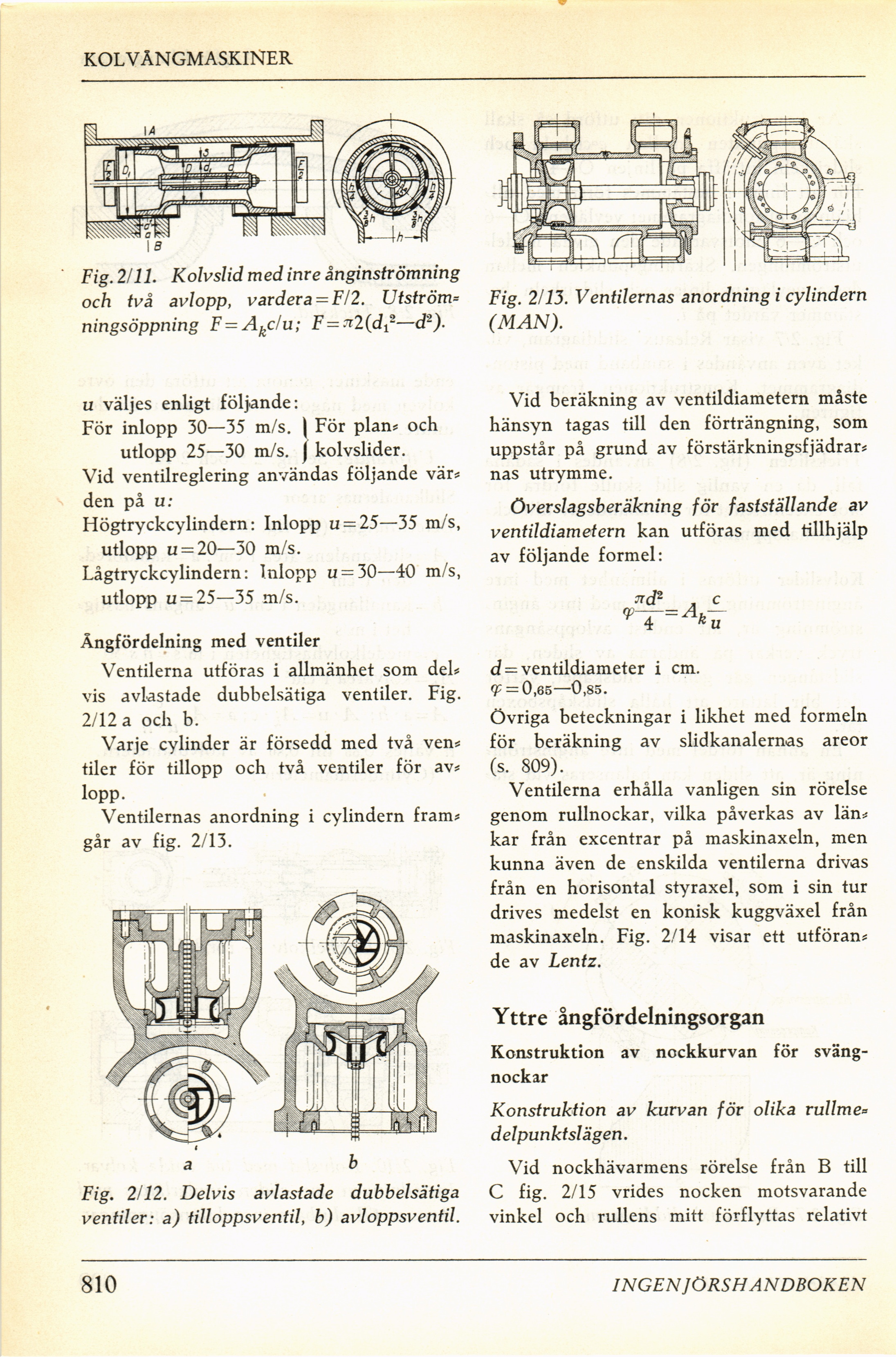

KOLVÅNGMASKINER
Fig. 2/11. Kolvslid med inre ånginströmning
och två avlopp, vardera = F/2. Utström=
ningsöppning F = Akc/u; F=n2(d12—d2).
Fig. 2/13. Ventilernas anordning i cylindern
(MAN).
u väljes enligt följande:
För inlopp 30—35 m/s. | För plan* och
utlopp 25—30 m/s. J kolvslider.
Vid ventilreglering användas följande vär*
den på u:
Högtryckcylindern: Inlopp u = 25—35 mys,
utlopp u = 20—30 m/s.
Lågtryckcylindern: Inlopp u = 30—40 m/s,
utlopp u = 25—35 m/s.
Ångfördelning med ventiler
Ventilerna utföras i allmänhet som del*
vis avlastade dubbelsätiga ventiler. Fig.
2/12 a och b.
Varje cylinder är försedd med två ven*
tiler för tillopp och två ventiler för av*
lopp.
Ventilernas anordning i cylindern fram*
går av fig. 2/13.
Fig. 2/12. Delvis avlastade dubbelsätiga
ventiler: a) tilloppsventil, b) avloppsventil.
Vid beräkning av ventildiametern måste
hänsyn tagas till den förträngning, som
uppstår på grund av förstärkningsfjädrar*
nas utrymme.
överslagsberäkning för fastställande av
ventildiametern kan utföras med tillhjälp
av följande formel:
nd2 , c
<P~T= Ak—
4 R u
d — ventildiameter i cm.
(f = 0,65—0,85.
Övriga beteckningar i likhet med formeln
för beräkning av slid kanalernas areor
(s. 809).
Ventilerna erhålla vanligen sin rörelse
genom rullnockar, vilka påverkas av län*
kar från excentrar på maskinaxeln, men
kunna även de enskilda ventilerna drivas
från en horisontal styraxel, som i sin tur
drives medelst en konisk kuggväxel från
maskinaxeln. Fig. 2/14 visar ett utföran*
de av Lentz.
Yttre ångfördelningsorgan
Konstruktion av nockkurvan för
sväng-nockar
Konstruktion av kurvan för olika rullme=
delpunktslägen.
Vid nockhävarmens rörelse från B till
C fig. 2/15 vrides nocken motsvarande
vinkel och rullens mitt förflyttas relativt
810
INGEN ]ÖRS HANDBOKEN
