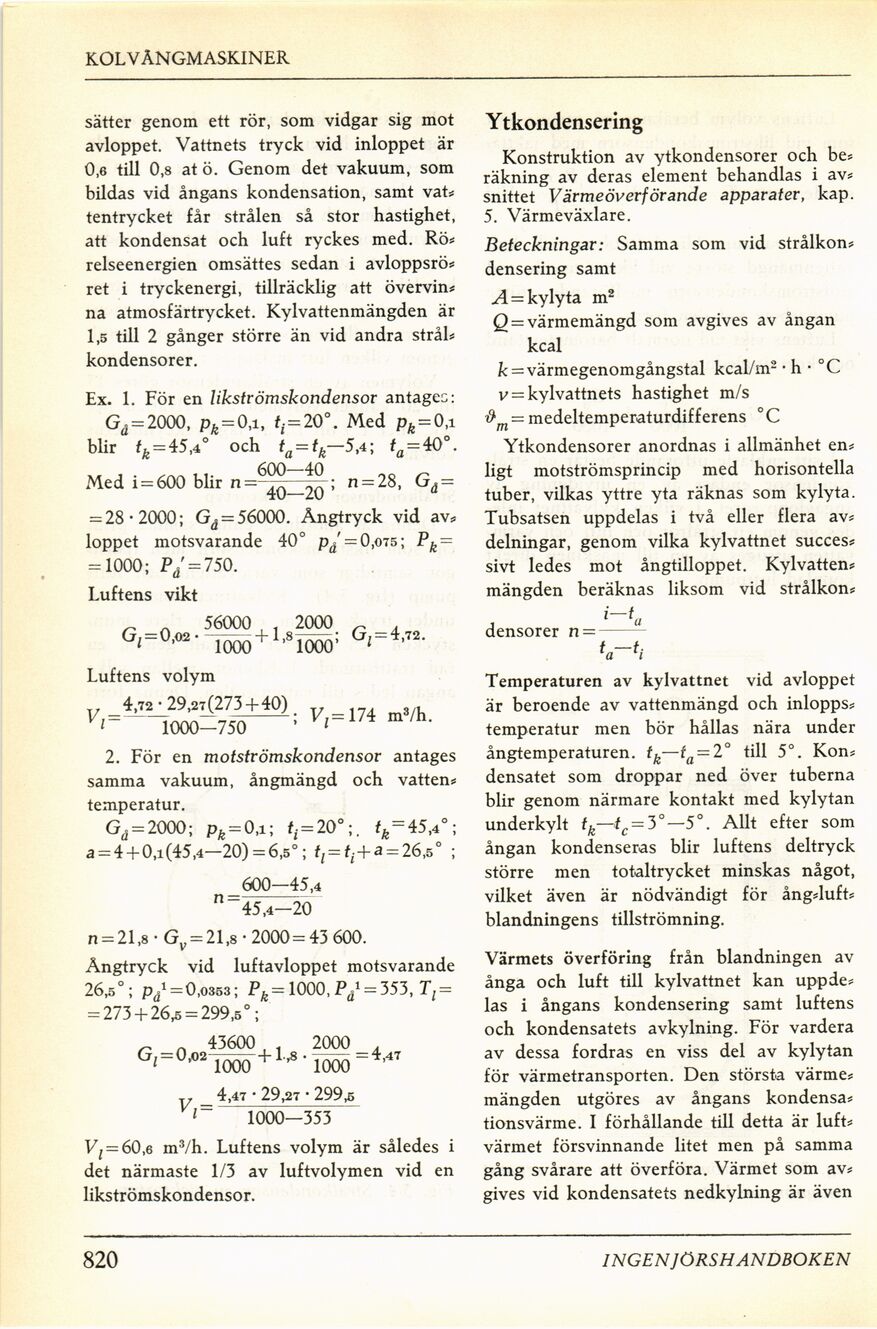

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

KOLVÅNGMASKINER

sätter genom ett rör, som vidgar sig mot
avloppet. Vattnets tryck vid inloppet är
0,6 till 0,8 at ö. Genom det vakuum, som
bildas vid ångans kondensation, samt vat*
tentrycket får strålen så stor hastighet,
att kondensat och luft ryckes med. Rö»
relseenergien omsattes sedan i avloppsrör
ret i tryckenergi, tillräcklig att övervin*
na atmosfärtrycket. Kylvattenmängden är
1,5 till 2 gånger större än vid andra strål*
kondensorer.

Ex. 1. För en likströmskoridensor antages:
Gd = 2000, pk = 0,i, t~20°. Med pk = 0,i
blir f* = 45,4° och ta = tk 5,4; ta = 40°.

Med i=600 blir ; n = 28, Gà =

40—20 "

= 28-2000; Gd = 56000. Ångtryck vid av*
loppet motsvarande 40° pä’= 0,o75; Pk =
= 1000; Pä’ = 750.
Luftens vikt

~ A 56000 , . 2000 n ,

1000’

Luftens volym
T/ 4,72-29,27(273 + 40)

=–1000—750-: ^=174 m /h-

2. För en motströmskoridensor antages
samma vakuum, ångmängd och vatten*
temperatur.

Gd = 2000; pk — 0,i; t~20°;. fÄ = 45,40;
a = 4 + 0,i(45,4—20) = 6,5°; tl = ti+a = 26,5° ;

=600-45,4
" "45,4—20
n = 21,s- Gv = 21t8-2000=43 600.
Ångtryck vid luftavloppet motsvarande
26,5°; p/ = 0,0353; Pft= 1000, P/ = 353, Tt =
= 273 + 26^ = 299,5°;

„ . 43600 , . 2000 ,
G/ = 0’027^+1’8-iööÖ=4’47



1000
4,47 • 29^7 • 299^

1000—353

V[ = 60,6 m3/h. Luftens volym är således i
det närmaste 1/3 av luftvolymen vid en
likströmskondensor.

Ytkondensering

Konstruktion av ytkondensorer och be*
räkning av deras element behandlas i av*
snittet Värmeöverförande apparater, kap.
5. Värmeväxlare.

Beteckningar: Samma som vid stråikon*
densering samt
A = kylyta m2

Q = värmemängd som avgives av ångan
kcal

k = värmegenomgångstal kcal/rn2 • h • °C
v = kylvattnets hastighet m/s

medeltemperaturdifferens °C
Ytkondensorer anordnas i allmänhet en*
ligt motströmsprincip med horisontella
tuber, vilkas yttre yta räknas som kylyta.
Tubsatsen uppdelas i två eller flera av
delningar, genom vilka kylvattnet succés
sivt ledes mot ångtilloppet. Kylvatten
mängden beräknas liksom vid stråikon

densorer n =–––—

Temperaturen av kylvattnet vid avloppet
är beroende av vattenmängd och inlopps*
temperatur men bör hållas nära under
ångtemperaturen. tk—fa = 2° till 5°. Kon*
densatet som droppar ned över tuberna
blir genom närmare kontakt med kylytan
underkylt tk—fc = 3°— 5°. Allt efter som
ångan kondenseras blir luftens deltryck
större men totaltrycket minskas något,
vilket även är nödvändigt för ång*luft*
blandningens tillströmning.

Värmets överföring från blandningen av
ånga och luft till kylvattnet kan uppde*
las i ångans kondensering samt luftens
och kondensatets avkylning. För vardera
av dessa fordras en viss del av kylytan
för värmetransporten. Den största värme*
mängden utgöres av ångans kondensa*
tionsvärme. I förhållande till detta är luft*
värmet försvinnande litet men på samma
gång svårare att överföra. Värmet som av*
gives vid kondensatets nedkylning är även

820

INGEN ]ÖRS HANDBOKEN
