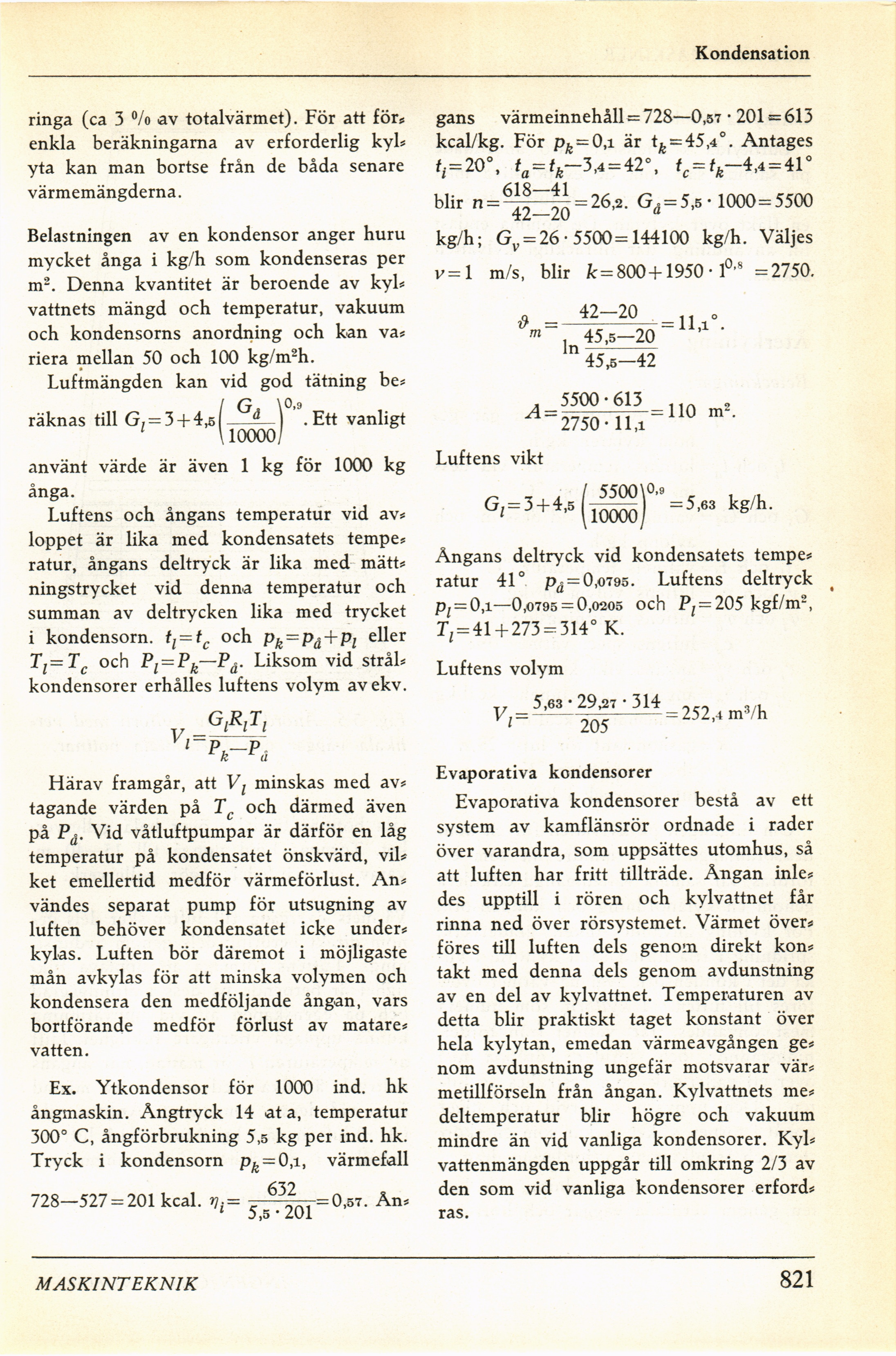

Kondensation
ringa (ca 3 °/o av totalvärmet). För att för*
enkla beräkningarna av erforderlig kyl*
yta kan man bortse från de båda senare
värmemängderna.
Belastningen av en kondensor anger huru
mycket ånga i kg/h som kondenseras per
m2. Denna kvantitet är beroende av kyl*
vattnets mängd och temperatur, vakuum
och kondensorns anordning och kan va*
riera mellan 50 och 100 kg/m2h.
Luftmängden kan vid god tätning be*
1 Ett vanligt
/ G,
räknas till G, = 3 + 4,51 d \
\10000/
använt värde är även 1 kg för 1000 kg
ånga.
Luftens och ångans temperatur vid av
loppet är lika med kondensatets tempe
ratur, ångans deltryck är lika med mätt
ningstrycket vid denna temperatur och
summan av deltrycken lika med trycket
i kondensorn. tl = t£ och pk = på-\-pl eller
Tl=Tc och Pt = Pk—Pd. Liksom vid strål*
kondensorer erhålles luftens volym avekv.
GlRlTl
V,=
1 P —P
Härav framgår, att Vl minskas med av*
tagande värden på Tc och därmed även
på Pä. Vid våtluftpumpar är därför en låg
temperatur på kondensatet önskvärd, vil
ket emellertid medför värmeförlust. An
vändes separat pump för utsugning av
luften behöver kondensatet icke under
kylas. Luften bör däremot i möjligaste
mån avkylas för att minska volymen och
kondensera den medföljande ångan, vars
bortförande medför förlust av matare*
vatten.
Ex. Ytkondensor för 1000 ind. hk
ångmaskin. Ångtryck 14 at a, temperatur
300° C, ångförbrukning 5,5 kg per ind. hk.
Tryck i kondensorn pk — 0,i, värmefall
728—527 = 201 kcal. >?.= g .1.
’ 5,5 • 201
gans värmeinnehåll=728—0,57 • 201 = 613
kcal/kg. För pk~0,i är t£ = 45,4°. Antages
h=20°, ta=tk-3,4=42% tc = tk 4,4=41°
blir n = 6^~^ = 26,2. Gd = 5,5 • 1000=5500
kg/h; Gv = 26-5500= 144100 kg/h. Väljes
v=l m/s, blir k=800 +1950 • l0,8 =2750.
å —42—20—_ ii
m . 45,5—20 *
ln 45^=42
, 5500-613 11A 2
A = n___=110 m-.
2750-11,1
Luftens vikt
Gr3+4-’(iar=5" kg/h-
Ångans deltryck vid kondensatets tempe*
ratur 41° pä = 0,0795. Luftens deltryck
p; = 0,i—0,0795 = 0,0205 och Pj = 205 kgf/m2,
^ = 41 + 273 = 314° K.
Luftens volym
5,63 • 29,27 • 314
205
= 252,4 m3/h
= 0,57. Ån*
Evaporativa kondensorer
Evaporativa kondensorer bestå av ett
system av kamflänsrör ordnade i rader
över varandra, som uppsättes utomhus, så
att luften har fritt tillträde. Ångan inle*
des upptill i rören och kylvattnet får
rinna ned över rörsystemet. Värmet över*
föres till luften dels genoin direkt kon*
takt med denna dels genom avdunstning
av en del av kylvattnet. Temperaturen av
detta blir praktiskt taget konstant över
hela kylytan, emedan värmeavgången ge*
nom avdunstning ungefär motsvarar vär*
metillförseln från ångan. Kylvattnets me*
deltemperatur blir högre och vakuum
mindre än vid vanliga kondensorer. Kyl*
vattenmängden uppgår till omkring 2/3 av
den som vid vanliga kondensorer erford*
MASKINTEKNIK
821
