Liktrycksgasturbiner

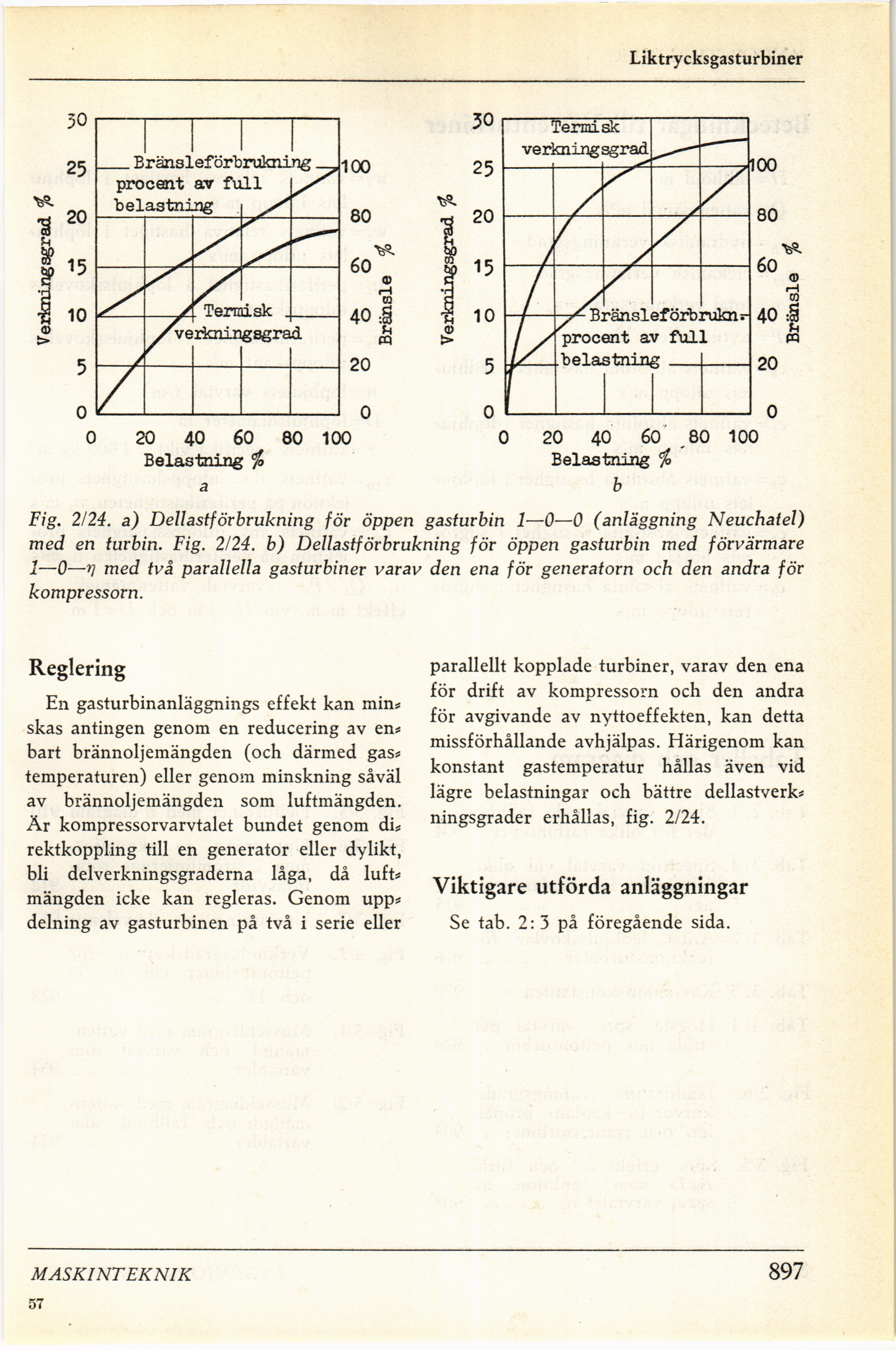

Fig. 2/24. a) Dellastförbrukning för öppen gasturbin 1—O—O (anläggning Neuchatel)
med en turbin. Fig. 2/24. b) Dellastförbrukning för öppen gasturbin med förvärmare
1—O—v med två parallella gasturbiner varav den ena för generatorn och den andra för
kompressorn.
Reglering
En gasturbinanläggnings effekt kan min*
skas antingen genom en reducering av en*
bart brännoljemängden (och därmed gas*
temperaturen) eller genom minskning såväl
av brännoljemängden som luftmängden.
Är kompressorvarvtalet bundet genom di
rektkoppling till en generator eller dylikt
bli delverkningsgraderna låga, då luft
mängden icke kan regleras. Genom upp
delning av gasturbinen på två i serie eller
parallellt kopplade turbiner, varav den ena
för drift av kompressorn och den andra
för avgivande av nyttoeffekten, kan detta
missförhållande avhjälpas. Härigenom kan
konstant gastemperatur hållas även vid
lägre belastningar och bättre dellastverk*
ningsgrader erhållas, fig. 2/24.
Viktigare utförda anläggningar
Se tab. 2: 3 på föregående sida.
MASKINTEKNIK
57
897
