Aktionsturbiner

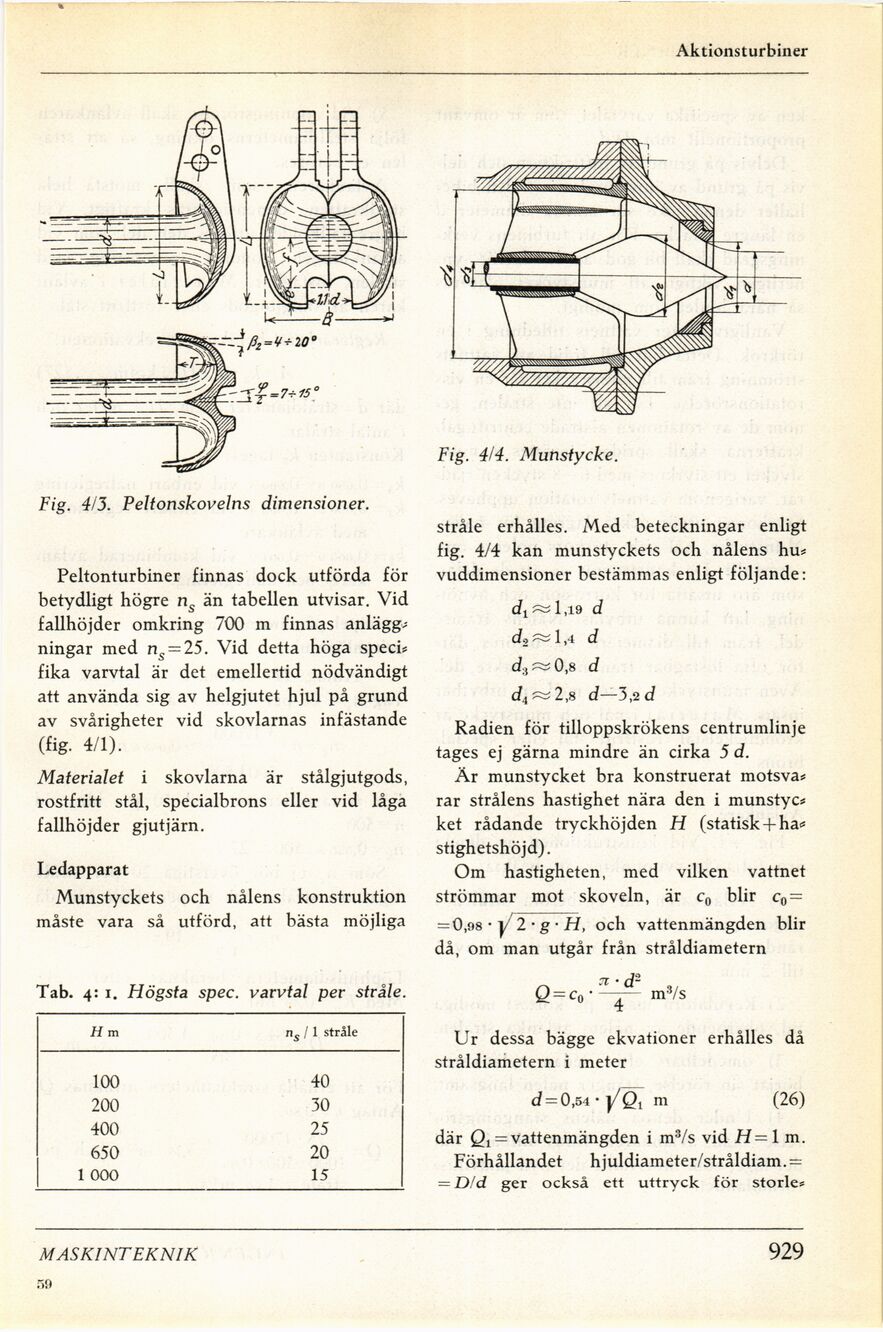

Fig. 4/3. Peltoriskovelns dimensioner.
Peltonturbiner finnas dock utförda för
betydligt högre ns än tabellen utvisar. Vid
fallhöjder omkring 700 m finnas anlägg?
ningar med ns = 25. Vid detta höga speci?
fika varvtal är det emellertid nödvändigt
att använda sig av helgjutet hjul på grund
av svårigheter vid skovlarnas infästande
(fig. 4/1).
Materialet i skovlarna är stålgjutgods,
rostfritt stål, specialbrons eller vid låga
fallhöjder gjutjärn.
Ledapparat
Munstyckets och nålens konstruktion
måste vara så utförd, att bästa möjliga
Tab. 4: i. Högsta spec. varvtal per stråle.
Hm ns 1 1 stråle
100 40
200 30
400 25
650 20
1 000 15
Fig. 4/4. Munstycke.
stråle erhålles. Med beteckningar enligt
fig. 4/4 kan munstyckets och nålens hu?
vuddimensioner bestämmas enligt följande:
1,19 d
d2æ 1,4 d
d3æ 0,8 d
d^ 2,8 d-3,id
Radien för tilloppskrökens centrumlinje
tages ej gärna mindre än cirka 5 d.
Är munstycket bra konstruerat motsva?
rar strålens hastighet nära den i munstyc?
ket rådande tryckhöjden H (statisk + ha?
stighetshöjd).
Om hastigheten, med vilken vattnet
strömmar mot skoveln, är c0 blir c0 =
= 0,98 • y 2 • g ■ H, och vattenmängden blir
då, om man utgår från stråldiametern
ß = <V^p m3/s
Ur dessa bägge ekvationer erhålles då
stråldiametern i meter
cf = 0,54- j/Q^ m (26)
där = vattenmängden i m3/s vid H=1 m.
Förhållandet hjuldiameter/stråldiam.=
= D/d ger också ett uttryck för storle?
MASKINTEKNIK
59
929
