Värmeförluster och verkningsgrad

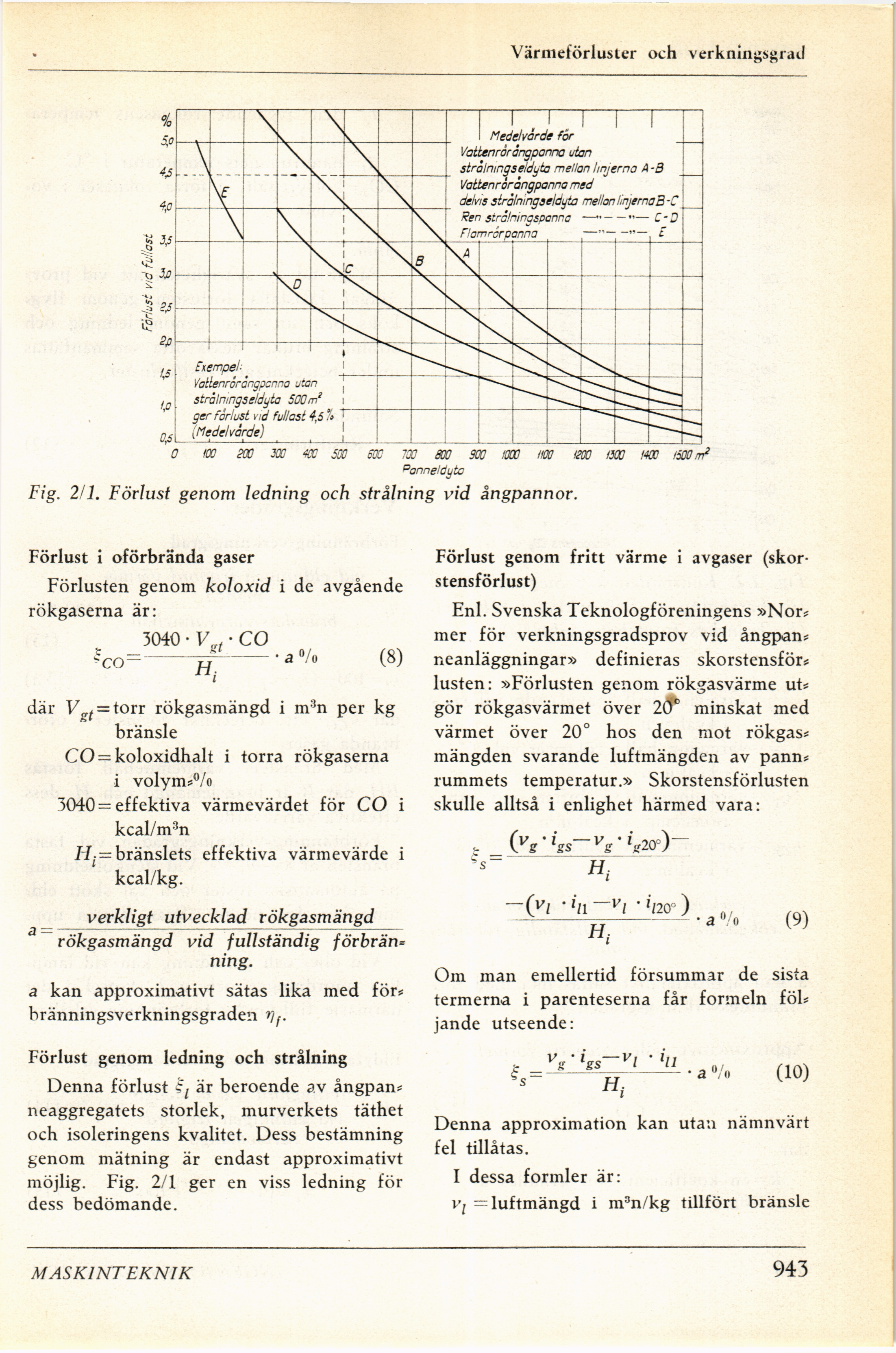

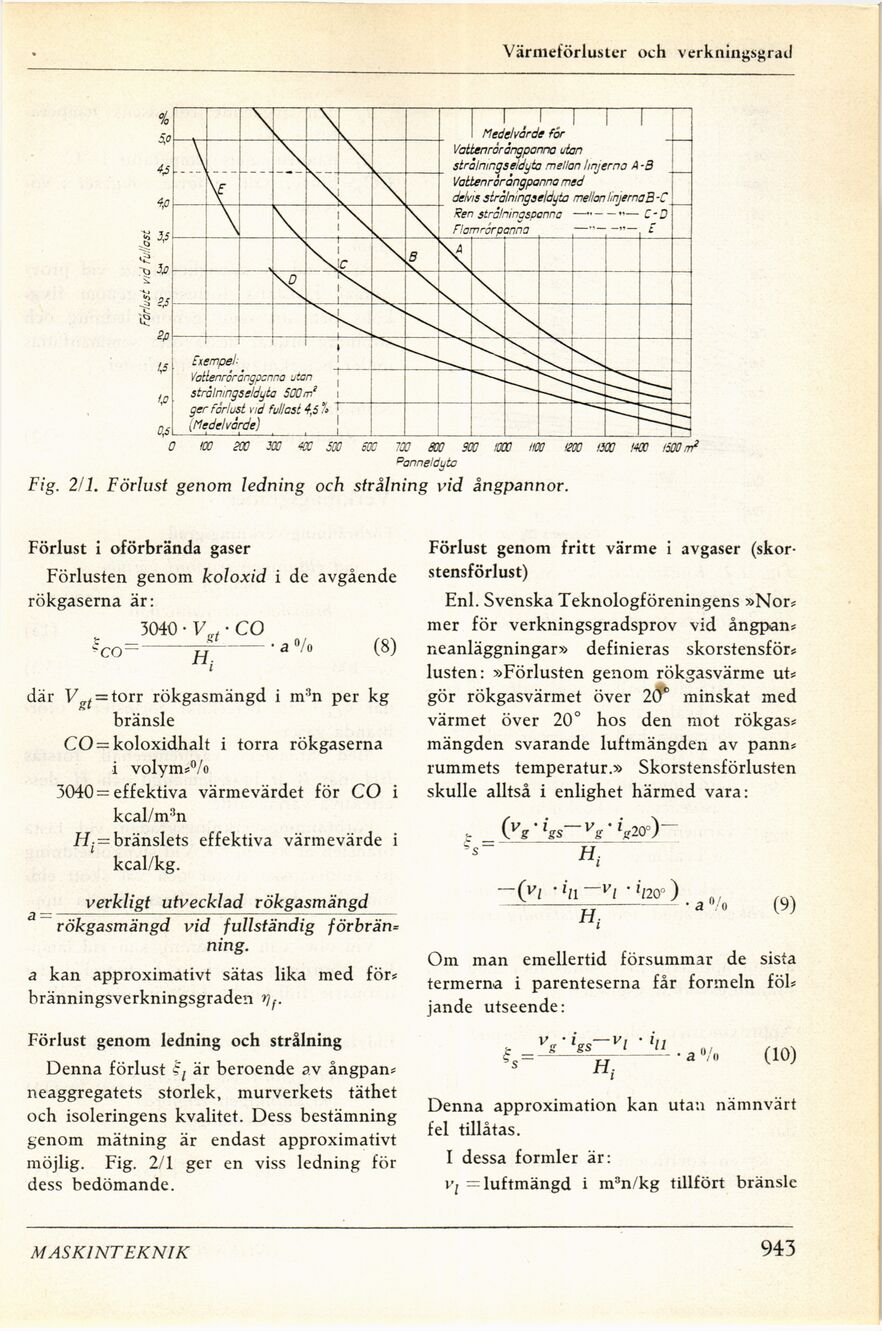

Fig. 2/1. Förlust genom ledning och strålning vid ångpannor.
Förlust i oförbrända gaser
Förlusten genom koloxid i de avgående
rökgaserna är:
•co-
mo • vst • CO
H;
a °/o
(8)
där 1/CT^ = torr rökgasmängd i m3n per kg
bränsle
CO = koloxidhalt i torra rökgaserna
i volym*°/o
3040= effektiva värmevärdet för CO i
kcal/m3n
H; = bränslets effektiva värmevärde i
kcal/kg.
verkligt utvecklad rökgasmängd
rökgasmängd vid fullständig förbrän=
ning.
a kan approximativt sätas lika med för*
bränningsverkningsgraden yf.
Förlust genom ledning och strålning
Denna förlust fj är beroende av ångpan*
neaggregatets storlek, murverkets täthet
och isoleringens kvalitet. Dess bestämning
genom mätning är endast approximativt
möjlig. Fig. 2/1 ger en viss ledning för
dess bedömande.
Förlust genom fritt värme i avgaser
(skorstensförlust)
Enl. Svenska Teknologföreningens »Nor*
mer för verkningsgradsprov vid ångpan*
neanläggningar» definieras skorstensför*
lusten: »Förlusten genom rökgasvärme ut*
gör rökgasvärmet över 20° minskat med
värmet över 20° hos den mot rökgas*
mängden svarande luftmängden av pann*
rummets temperatur.» Skorstensförlusten
skulle alltså i enlighet härmed vara:
, (v^-v* 20°)-
H,
vl • ’/20°
H;
(9)
Om man emellertid försummar de sista
termerna i parenteserna får formeln föl*
jande utseende:
’/ • lll
H.
(10)
Denna approximation kan utan nämnvärt
fel tillåtas.
I dessa formler är:
V; —luftmängd i m3n/kg tillfört bränsle
MASKINTEKNIK
943
