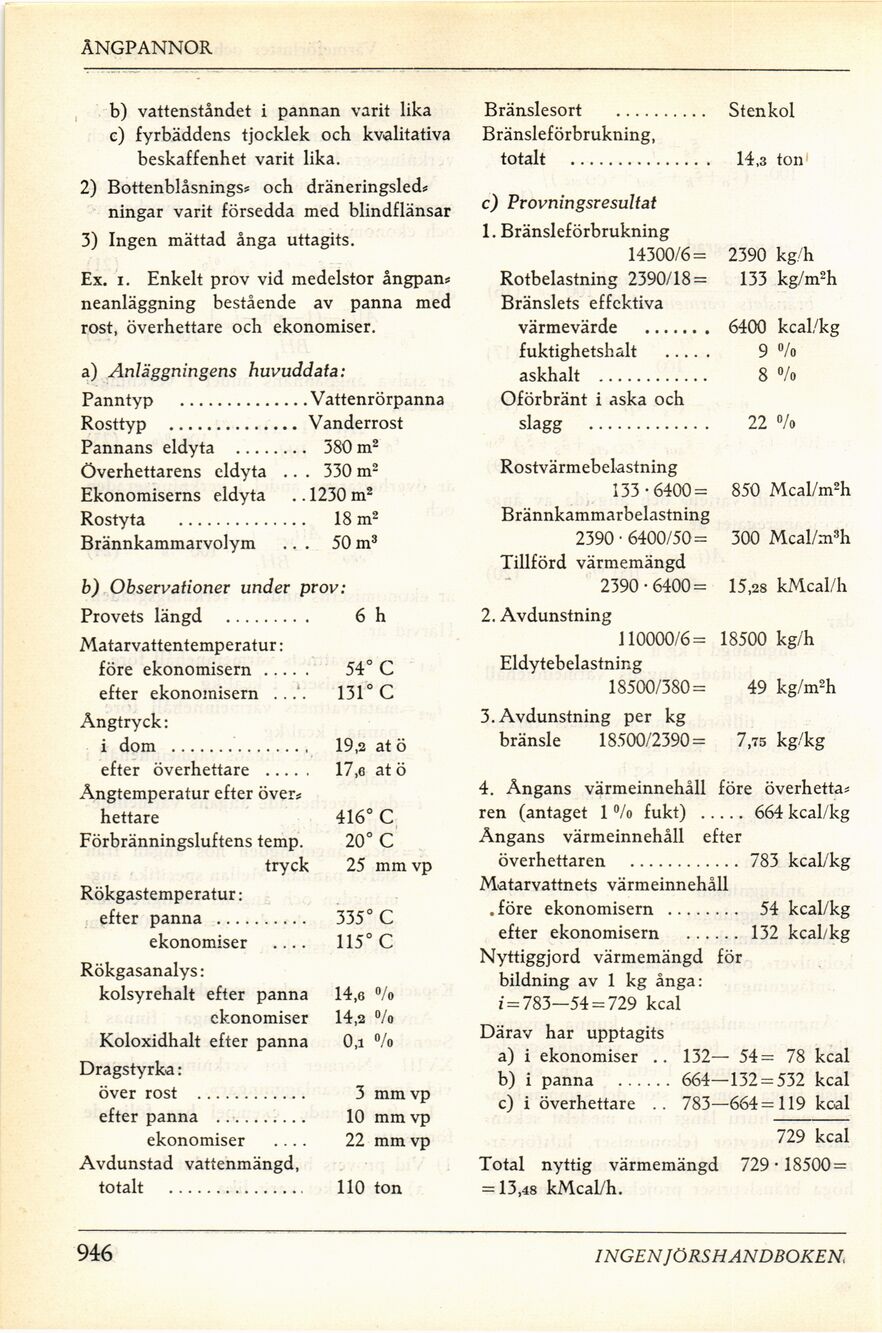

ÅNGPANNOR
b) vattenståndet i pannan varit lika
c) fyrbäddens tjocklek och kvalitativa
beskaffenhet varit lika.
2) Bottenblåsnings* och dräneringsleds
ningar varit försedda med blindflänsar
3) Ingen mättad ånga uttagits.
Ex. i. Enkelt prov vid medelstor ångpan*
neanläggning bestående av panna med
rost, överhettare och ekonomiser.
a) Anläggningens huvuddata:
Panntyp ..............Vattenrörpanna
Rosttyp ..............Vanderrost
Pannans eldyta ........ 380 m2
överhettarens eldyta .. . 330 m2
Ekonomiserns eldyta ..1230m2
Rostyta .............. 18 m2
Brännkammarvolym ... 50 m3
b) Observationer under prov:
Provets längd ......... 6 h
Matarvattentemperatur:
före ekonomisern..........54° C
efter ekonomisern ..131° C
Ångtryck:
i dom .......................19,2 atö
efter överhettare ..........17,6 at ö
Ångtemperatur efter över*
hettare 416° C
Förbränningsluftens temp. 20° C
tryck 25 mm vp
Rökgastemperatur:
efter panna ....................335° C
ekonomiser .... 115° C
Rökgasanalys:
kolsyrehalt efter panna 14,6 °/o
ekonomiser 14,2 %
Koloxidhalt efter panna 0,i °/o
Dragstyrka:
över rost ........................3 mm vp
efter panna ..................10 mmvp
ekonomiser .... 22 mm vp
Avdunstad vattenmängd,
totalt ..............................110 ton
Bränslesort .......... Stenkol
Bränsleförbrukning,
totalt ............... 14,3 ton
c) Provningsresultat
1. Bränsleförbrukning
14300/6= 2390 kg/h
Rotbelastning 2390/18= 133 kg/m2h
Bränslets effektiva
värmevärde ..............6400 kcal/kg
fuktighetshalt ..........9 %
askhalt ........................8 °/o
Oförbränt i aska och
slagg ..........................22 °/o
Rostvärmebelastning
133- 6400 = 850 Mcal/m2h
Brännkammarbelastning
2390 • 6400/50= 300 Mcal/m3h
Tillförd värmemängd
2390 - 6400= 15,28 kMcal/h
2. Avdunstning
110000/6= 18500 kg/h
Eldytebelastning
18500/380= 49 kg/m2h
3. Avdunstning per kg
bränsle 18500/2390= 7,75 kg/kg
4. Ångans värmeinnehåll före överhetta*
ren (antaget 1 °/o fukt) ..... 664 kcal/kg
Ångans värmeinnehåll efter
överhettaren ............ 783 kcal/kg
Matarvattnets värmeinnehåll
.före ekonomisern ........ 54 kcal/kg
efter ekonomisern ...... 132 kcal/kg
Nyttiggjord värmemängd för
bildning av 1 kg ånga:
z = 783—54 = 729 kcal
Därav har upptagits
a) i ekonomiser .. 132— 54= 78 kcal
b) i panna ...... 664—132 = 532 kcal
c) i överhettare .. 783—664= 119 kcal
729 kcal
Total nyttig värmemängd 729-18500 =
= 13,48 kMcal/h.
946
INGEN JÖRSH ANDBOKEN,
