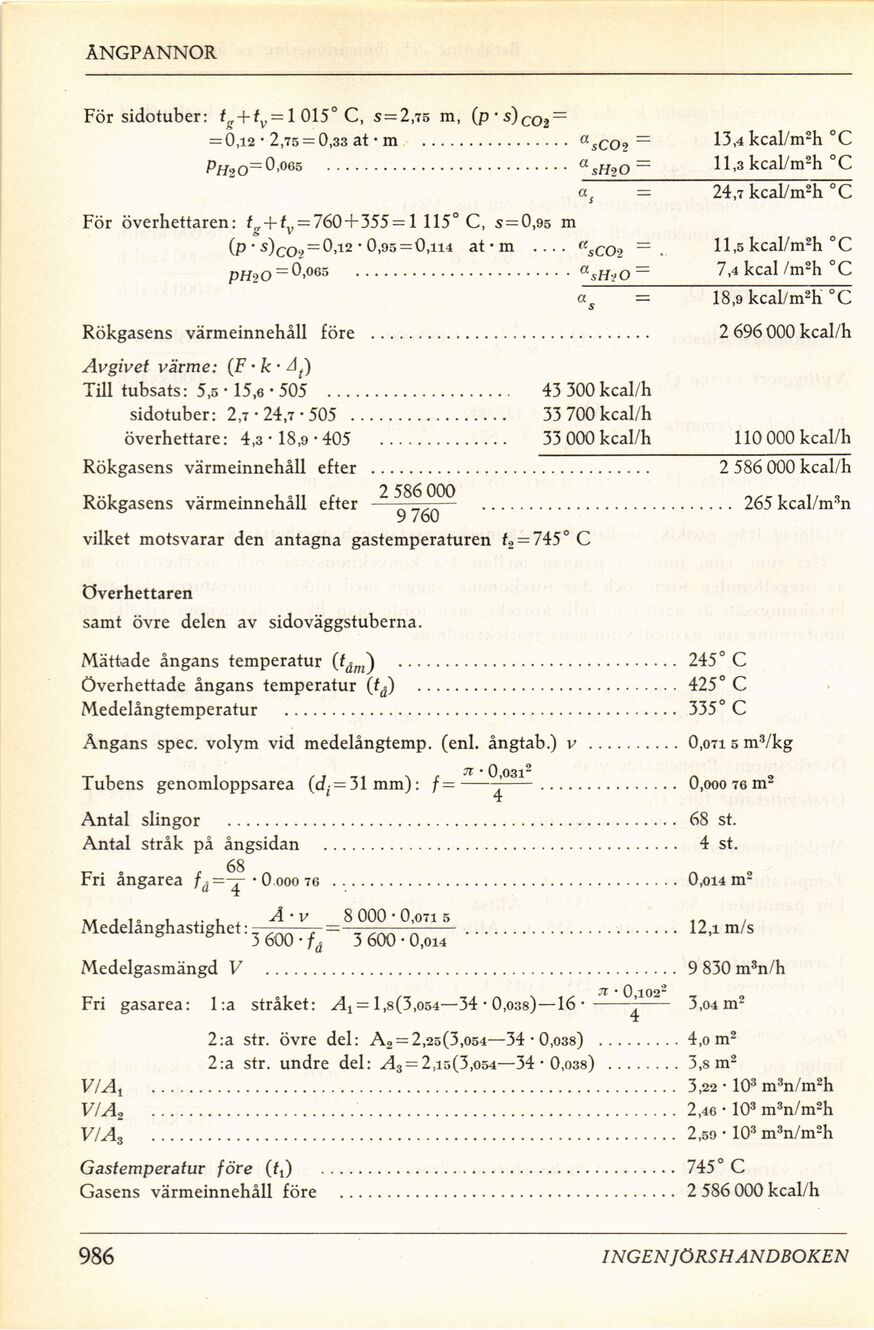

ÅNGPANNOR
För sidotuber: t„ + tv = 1 015° C, s = 2,75 m, (p-s)C02 =
= 0,12 • 2,75 = 0,33 at • m ................ "sCO?= 13,4 kcal/m2h °C
Ph2o= 0,065 .......................... asw2o= 11,3 kcal/m2h °C
cT = 24,7 kcal/m2h °C
För överhettaren: ts + tv = 76Q + 355= 1 115° C, s = 0,95 m
(p • s)co, = 0,i2 • 0,95 = 0,ii4 at • m –– "SC02 =. 11,5 kcal/m2h °C
pH2o = 0.°65 .......................asH->0 ~_7,4 kcal /m2h °C
as = 18,9 kcal/m2h °C
Rökgasens värmeinnehåll före ............................................................2 696 000 kcal/h
Avgivet värme: (F • k • Af)
Till tubsats: 5,5 • 15,6 • 505 .................... 43 300 kcal/h
sidotuber: 2,7-24,7-505 ................. 33 700 kcal/h
överhettare: 4,3-18,9-405 .............. 33 000 kcal/h 110 000 kcal/h
Rökgasens värmeinnehåll efter ............................................................2 586 000 kcal/h
Rökgasens värmeinnehåll efter ^ 9^760^ ........................... 265kcal/m3n
vilket motsvarar den antagna gastemperaturen t2 = 745° C
överhettaren
samt övre delen av sidoväggstuberna.
Mättade ångans temperatur (täm) .............................. 245° C
Överhettade ångans temperatur (tä) ............................ 425° C
Medelångtemperatur .......................................... 335° C
Ångans spec. volym vid medelångtemp. (enl. ångtab.) v ..........0,O7i 5 m3/kg
Tubens genomloppsarea (cfj = 31mm): f—-............... 0,ooo 76 m2
Antal slingor ................................................ 68 st.
Antal stråk på ångsidan ...................................... 4 st.
Fri ångarea /d=^-0 ooo76 ..................................... 0,oi4 m2
x* J 1 • i x- 1_ x ^ ’ V 8 000 • 0,O71 5 n /
Medelanghastighet- = ........................ 12,i m/s
3 600 • †ä 3 600 • 0,oi4
Medelgasmängd V ............................................ 9 830 m3n/h
Jt ’ Q 1022
Fri gasarea: l:a stråket: Ax— 1,8(3,054—34 • O.oss)—16 •-^- 3,04m2
2:a str. övre del: A, = 2,25(3,054—34 • 0,o38) .........4,o m2
2:a str. undre del: ^3 = 2,15(3,054—34 • 0,o3s) ........3,8 m2
VM, ................................................................................................................3,22 • 103 m3n/m2h
VIA, ..........................................................................................2,46 • 103 m3n/m2h
V/As ................................................................................................................2,59 • 103 m3n/m2h
Gastemperatur före (ft) ...................................... 745° C
Gasens värmeinnehåll före .................................... 2 586 000 kcal/h
986
