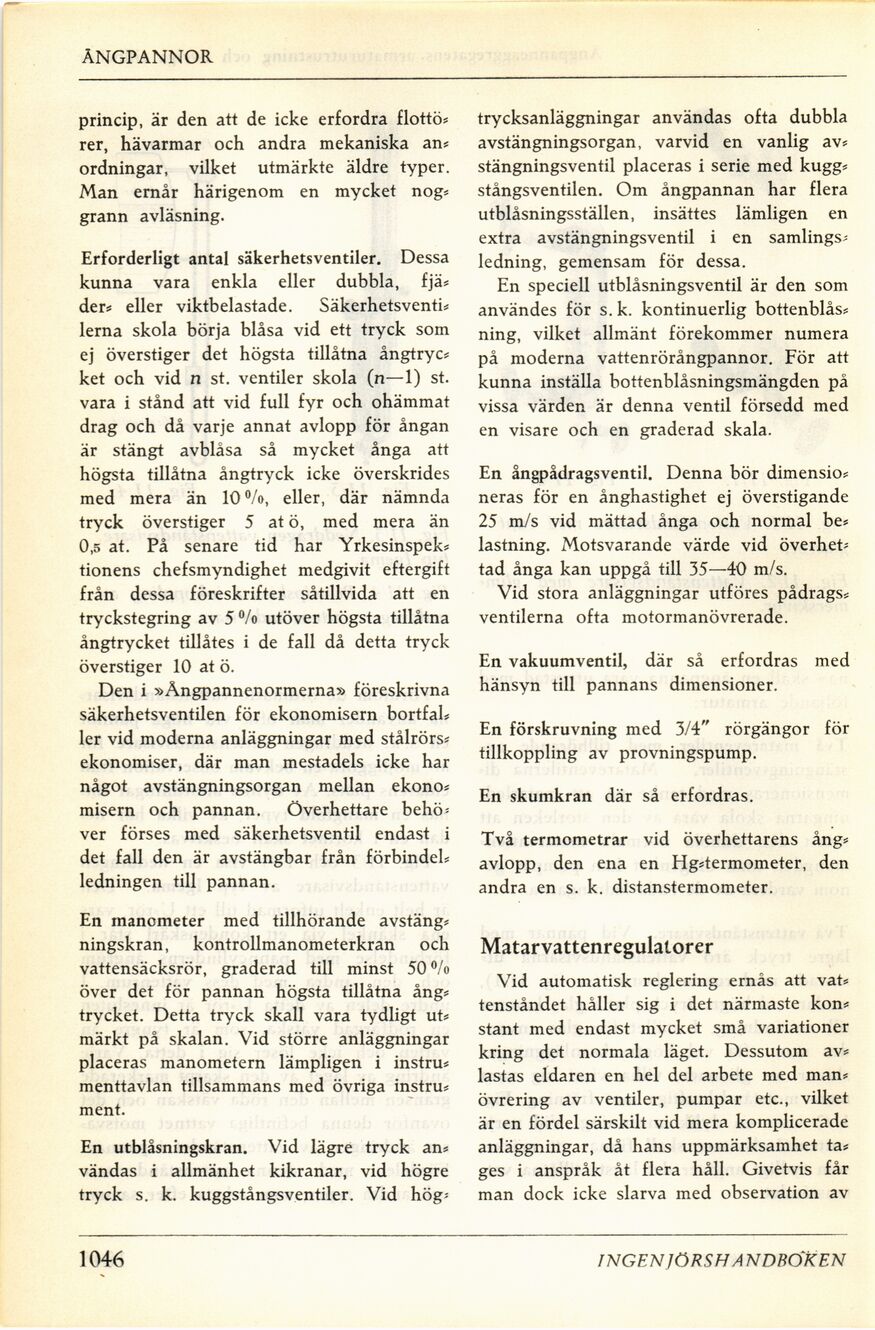

ÅNGPANNOR
princip, är den att de icke erfordra flottö*
rer, hävarmar och andra mekaniska an*
ordningar, vilket utmärkte äldre typer.
Man ernår härigenom en mycket nog*
grann avläsning.
Erforderligt antal säkerhetsventiler. Dessa
kunna vara enkla eller dubbla, f jäs
der* eller viktbelastade. Säkerhetsventi*
lerna skola börja blåsa vid ett tryck som
ej överstiger det högsta tillåtna ångtryc*
ket och vid n st. ventiler skola (n—1) st.
vara i stånd att vid full fyr och ohämmat
drag och då varje annat avlopp för ångan
är stängt avblåsa så mycket ånga att
högsta tillåtna ångtryck icke överskrides
med mera än 10 %>, eller, där nämnda
tryck överstiger 5 at ö, med mera än
0,5 at. På senare tid har Yrkesinspek*
tionens chefsmyndighet medgivit eftergift
från dessa föreskrifter såtillvida att en
tryckstegring av 5 °/o utöver högsta tillåtna
ångtrycket tillåtes i de fall då detta tryck
överstiger 10 at ö.
Den i »Ångpannenormerna» föreskrivna
säkerhetsventilen för ekonomisern bortfal*
ler vid moderna anläggningar med stålrörs*
ekonomiser, där man mestadels icke har
något avstängningsorgan mellan ekono*
misern och pannan. Överhettare behö*
ver förses med säkerhetsventil endast i
det fall den är avstängbar från förbindel*
ledningen till pannan.
En manometer med tillhörande avstäng*
ningskran, kontrollmanometerkran och
vattensäcksrör, graderad till minst 50 °/o
över det för pannan högsta tillåtna ång*
trycket. Detta tryck skall vara tydligt ut*
märkt på skalan. Vid större anläggningar
placeras manometern lämpligen i instru*
menttavlan tillsammans med övriga instru*
ment.
En utblåsningskran. Vid lägre tryck an*
vändas i allmänhet kikranar, vid högre
tryck s. k. kuggstångsventiler. Vid hög–
trycksanläggningar användas ofta dubbla
avstängningsorgan, varvid en vanlig av*
stängningsventil placeras i serie med kugg*
stångsventilen. Om ångpannan har flera
utblåsningsställen, insättes lämligen en
extra avstängningsventil i en samlings*
ledning, gemensam för dessa.
En speciell utblåsningsventil är den som
användes för s. k. kontinuerlig bottenbiås*
ning, vilket allmänt förekommer numera
på moderna vattenrörångpannor. För att
kunna inställa bottenblåsningsmängden på
vissa värden är denna ventil försedd med
en visare och en graderad skala.
En ångpådragsventil. Denna bör dimensio*
neras för en ånghastighet ej överstigande
25 m/s vid mättad ånga och normal be*
lastning. Motsvarande värde vid överhet*
tad ånga kan uppgå till 35—40 m/s.
Vid stora anläggningar utföres pådrags*
ventilerna ofta motormanövrerade.
En vakuumventil, där så erfordras med
hänsyn till pannans dimensioner.
En förskruvning med 3/4" rörgängor för
tillkoppling av provningspump.
En skumkran där så erfordras.
Två termometrar vid överhettarens ång*
avlopp, den ena en Hg*termometer, den
andra en s. k. distanstermometer.
Matarvattenregulatorer
Vid automatisk reglering ernås att vat*
tenståndet håller sig i det närmaste kon*
stant med endast mycket små variationer
kring det normala läget. Dessutom av*
lastas eldaren en hel del arbete med man*
övrering av ventiler, pumpar etc., vilket
är en fördel särskilt vid mera komplicerade
anläggningar, då hans uppmärksamhet ta*
ges i anspråk åt flera håll. Givetvis får
man dock icke slarva med observation av
1046
