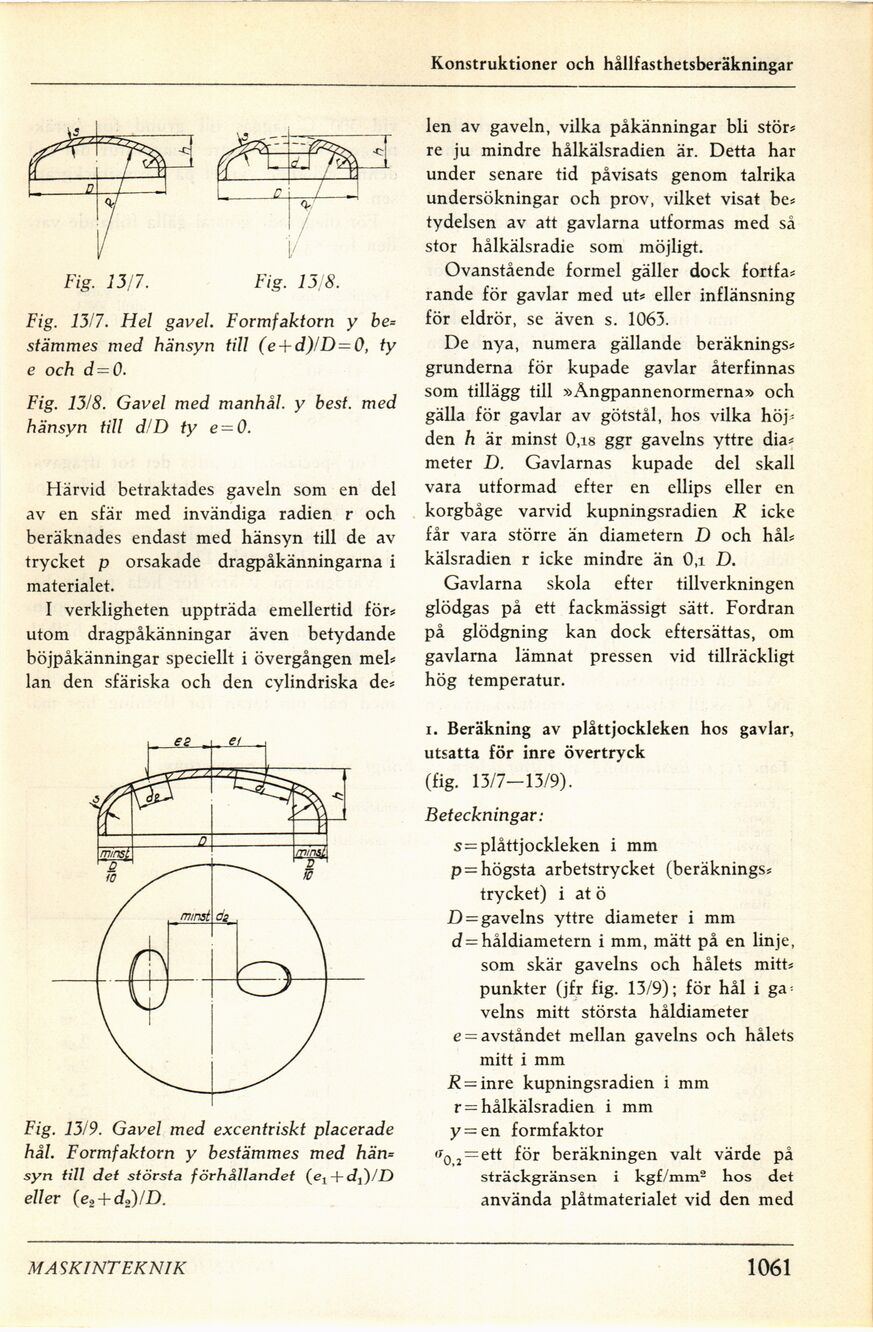

Konstruktioner och hållfasthetsberäkningar
Fig. 13/7. Hel gavel. Formfaktorn y be=
stämmes med hänsyn till (e + d)/D = 0, ty
e och d = 0.
Fig. 13/8. Gavel med manhål. y best. med
hänsyn till d/D ty e = 0.
Härvid betraktades gaveln som en del
av en sfär med invändiga radien r och
beräknades endast med hänsyn till de av
trycket p orsakade dragpåkänningarna i
materialet.
I verkligheten uppträda emellertid för*
utom dragpåkänningar även betydande
böjpåkänningar speciellt i övergången mel*
lan den sfäriska och den cylindriska de*
Fig. 13/9. Gavel med excentriskt placerade
hål. Formfaktorn y bestämmes med hän=
syn till det största förhållandet (et + c?j)/D
eller (e2 + d2)/D.
len av gaveln, vilka påkänningar bli stör*
re ju mindre hålkälsradien är. Detta har
under senare tid påvisats genom talrika
undersökningar och prov, vilket visat be*
tydeisen av att gavlarna utformas med så
stor hålkälsradie som möjligt.
Ovanstående formel gäller dock fortfa*
rande för gavlar med ut* eller inflänsning
för eldrör, se även s. 1063.
De nya, numera gällande beräknings*
grunderna för kupade gavlar återfinnas
som tillägg till »Ångpannenormerna» och
gälla för gavlar av götstål, hos vilka
höjden h är minst 0,is ggr gavelns yttre dia*
meter D. Gavlarnas kupade del skall
vara utformad efter en ellips eller en
korgbåge varvid kupningsradien R icke
får vara större än diametern D och hål*
kälsradien r icke mindre än 0,i D.
Gavlarna skola efter tillverkningen
glödgas på ett fackmässigt sätt. Fordran
på glödgning kan dock eftersättas, om
gavlarna lämnat pressen vid tillräckligt
hög temperatur.
i. Beräkning av plåttjockleken hos gavlar,
utsatta för inre övertryck
(fig. 13/7-13/9).
Beteckningar:
5 = plåttjockleken i mm
p = högsta arbetstrycket (beräknings*
trycket) i at ö
D = gavelns yttre diameter i mm
d = håldiametern i mm, mätt på en linje,
som skär gavelns och hålets mitt*
punkter (jfr fig. 13/9); för hål i
ga-velns mitt största håldiameter
e = avståndet mellan gavelns och hålets
mitt i mm
.R = inre kupningsradien i mm
r = hålkälsradien i mm
y = en formfaktor
"o 2 = ett för beräkningen valt värde på
sträckgränsen i kgf/mm2 hos det
använda plåtmaterialet vid den med
MASKINTEKNIK
1061
