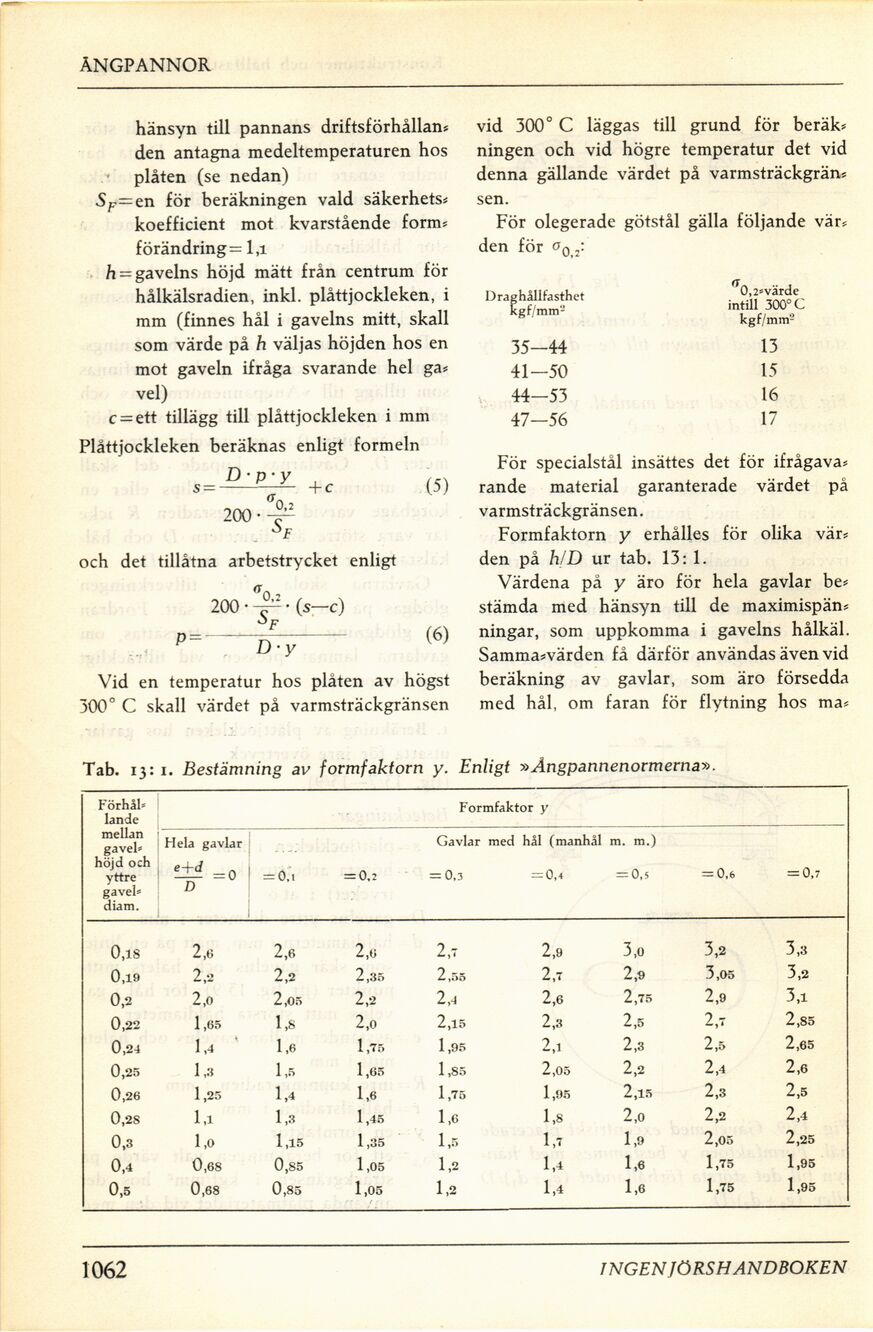

ÅNGPANNOR
hänsyn till pannans driftsförhållan*
den antagna medeltemperaturen hos
plåten (se nedan)
5r=en för beräkningen väld säkerhets*
koefficient mot kvarstående form*
förändring = l,i
h = gavelns höjd mätt från centrum för
hålkälsradien, inkl. plåttjockleken, i
mm (finnes hål i gavelns mitt, skall
som värde på h väljas höjden hos en
mot gaveln ifråga svarande hel ga*
vel)
c = ett tillägg till plåttjockleken i mm
Plåttjockleken beräknas enligt formeln
_ D-p-y
+ c
200
^2
(5)
och det tillåtna arbetstrycket enligt
200’
’0,2
(s-c)
D-y
(6)
Vid en temperatur hos plåten av högst
300° C skall värdet på varmsträckgränsen
vid 300° C läggas till grund för beräk*
ningen och vid högre temperatur det vid
denna gällande värdet på varmsträckgrän*
sen.
För olegerade götstål gälla följande vär*
den för o
0,2"
Draghållfasthet
kgf/mm-
^0,2=värde
intill 300° C
kgf/mm-
35-44 13
41—50 15
44-53 16
47—56 17
För specialstål insättes det för ifrågava*
rande material garanterade värdet på
varmsträckgränsen.
Formfaktorn y erhålles för olika vär*
den på h/D ur tab. 13: 1.
Värdena på y äro för hela gavlar be*
stämda med hänsyn till de maximispän*
ningar, som uppkomma i gavelns hålkäl.
Samma*värden få därför användas även vid
beräkning av gavlar, som äro försedda
med hål, om faran för flytning hos ma*
Tab. 13: i. Bestämning av formfaktorn y. Enligt »Ångpannenormerna».
Förhål» lande Formfaktor y
mellan gavel» höjd och yttre gavel» diam. Hela gavlar °±à =0 D = 0.1 = 0.2 Gavlar med hål (manhål = 0.3 =0,4 m. m.) = 0,5 = 0,6 = 0,7
0,18 2,6 2,6 2,6 2,7 2,9 3,0 3,2 3,3
0,19 2,2 2,2 2,35 2,55 2,7 2,9 3,05 3,2
0,2 2,0 2,05 2,2 2,4 2,6 2,75 2,9 3,i
0,22 1,65 1,8 2,0 2,15 2,3 2,5 2,7 2,85
0,24 1,4 1,6 1,75 1,95 2,1 2,3 2,5 2,65
0,25 1,3 1,5 1,65 1,85 2,05 2,2 2,4 2,6
0,26 1,25 1,4 1,6 1,75 1,95 2,15 2,3 2,5
0,28 1,1 1,3 1,45 1,6 1,8 2,0 2,2 2,4
0,3 1,0 1,15 1,35 1,5 1,7 1,9 2,05 2,25
0,4 0,68 0,85 1,05 1,2 1,4 1,6 1,75 1,95
0,5 0,68 0,85 1,05 1,2 1,4 1,6 1,75 1,95
1062
INGEN JÖRS HANDBOKEN’
