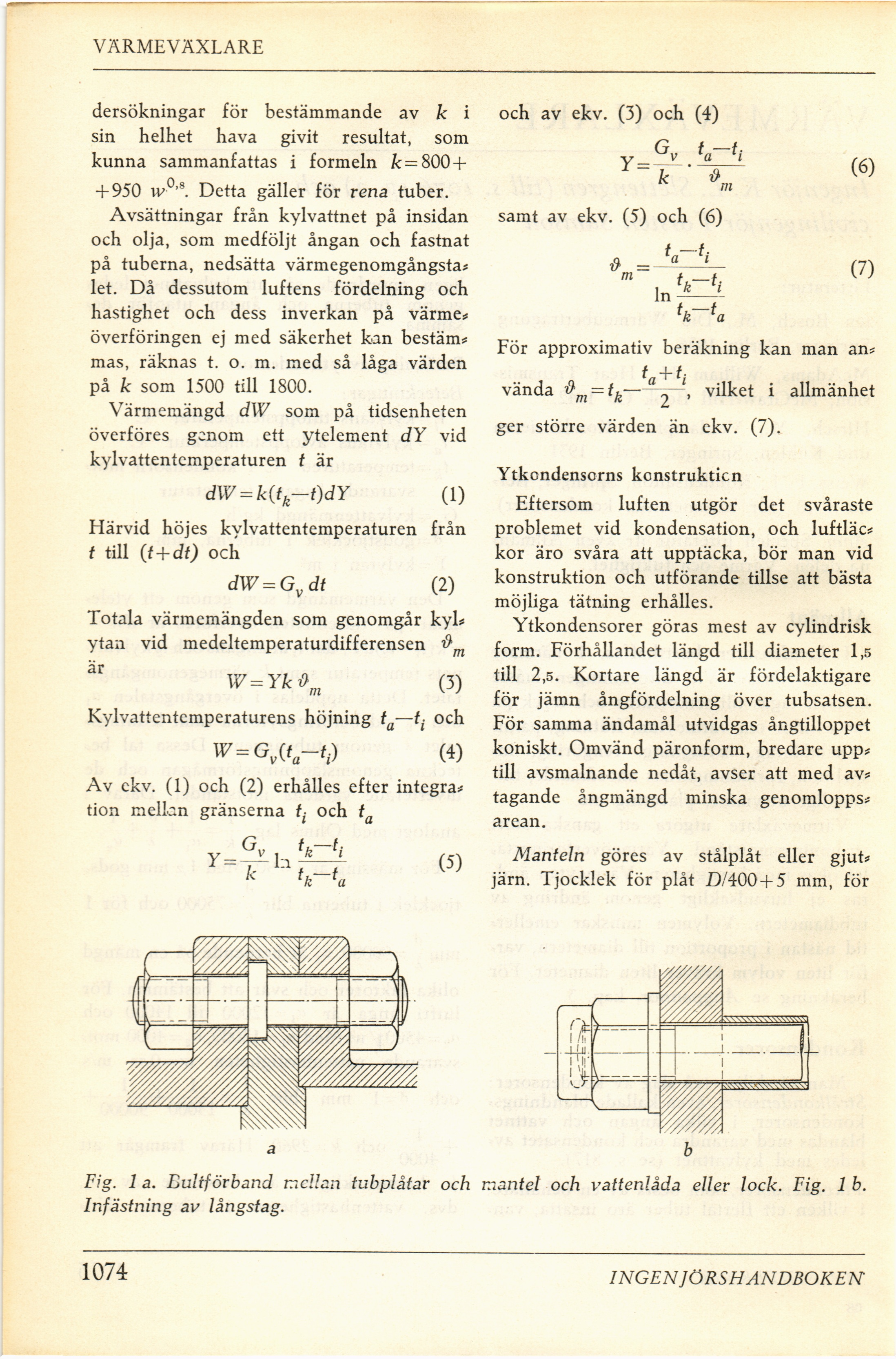

VÄRMEVÄXLARE
dersökningar för bestämmande av k i
sin helhet hava givit resultat, som
kunna sammanfattas i formeln k =800 +
+ 950 w0,s. Detta gäller för rena tuber.
Avsättningar från kylvattnet på insidan
och olja, som medföljt ångan och fastnat
på tuberna, nedsätta värmegenomgångsta?
let. Då dessutom luftens fördelning och
hastighet och dess inverkan på värme?
överföringen ej med säkerhet kan bestäm?
mas, räknas t. o. m. med så låga värden
på k som 1500 till 1800.
Värmemängd d\V som på tidsenheten
överföres genom ett ytelement dY vid
kylvattentemperaturen t är
d\V = k{tk-t)dY (1)
Härvid höjes kylvattentemperaturen från
t till (t + dt) och
dW = Gv dt (2)
Totala värmemängden som genomgår kyl?
ytan vid medeltemperaturdifferensen
W=Yk»m (3)
Kylvattentemperaturens höjning ta—och
W = Gv(t-ti) (4)
Av ekv. (1) och (2) erhålles efter integra?
tion mellan gränserna och ta
och av ekv. (3) och (4)
Y = -~- lr
h—L
Y =
Gv ta-U
samt av ekv. (5) och (6)
m tu—t;
(6)
(7)
ln
k_li
(5)
För approximativ beräkning kan man an?
ta + ti
vända ^m = tk——^—• vilket i allmänhet
ger större värden än ekv. (7).
Ytkcndensorns konstruktion
Eftersom luften utgör det svåraste
problemet vid kondensation, och luftläc?
kor äro svåra att upptäcka, bör man vid
konstruktion och utförande tillse att bästa
möjliga tätning erhålles.
Ytkondensorer göras mest av cylindrisk
form. Förhållandet längd till diameter 1,5
till 2,5. Kortare längd är fördelaktigare
för jämn ångfördelning över tubsatsen.
För samma ändamål utvidgas ångtilloppet
koniskt. Omvänd päronform, bredare upp?
till avsmalnande nedåt, avser att med av?
tagande ångmängd minska genomlopps?
arean.
Manteln göres av stålplåt eller gjut?
järn. Tjocklek för plåt D/400 + 5 mm, för
Fig. 1 a. Dultförband mellan tubplåtar och mantel och vattenlåda eller lock. Fig. 1 b.
Infästning av långstag.
1074 INGENJÖRSHANDBOKEN
