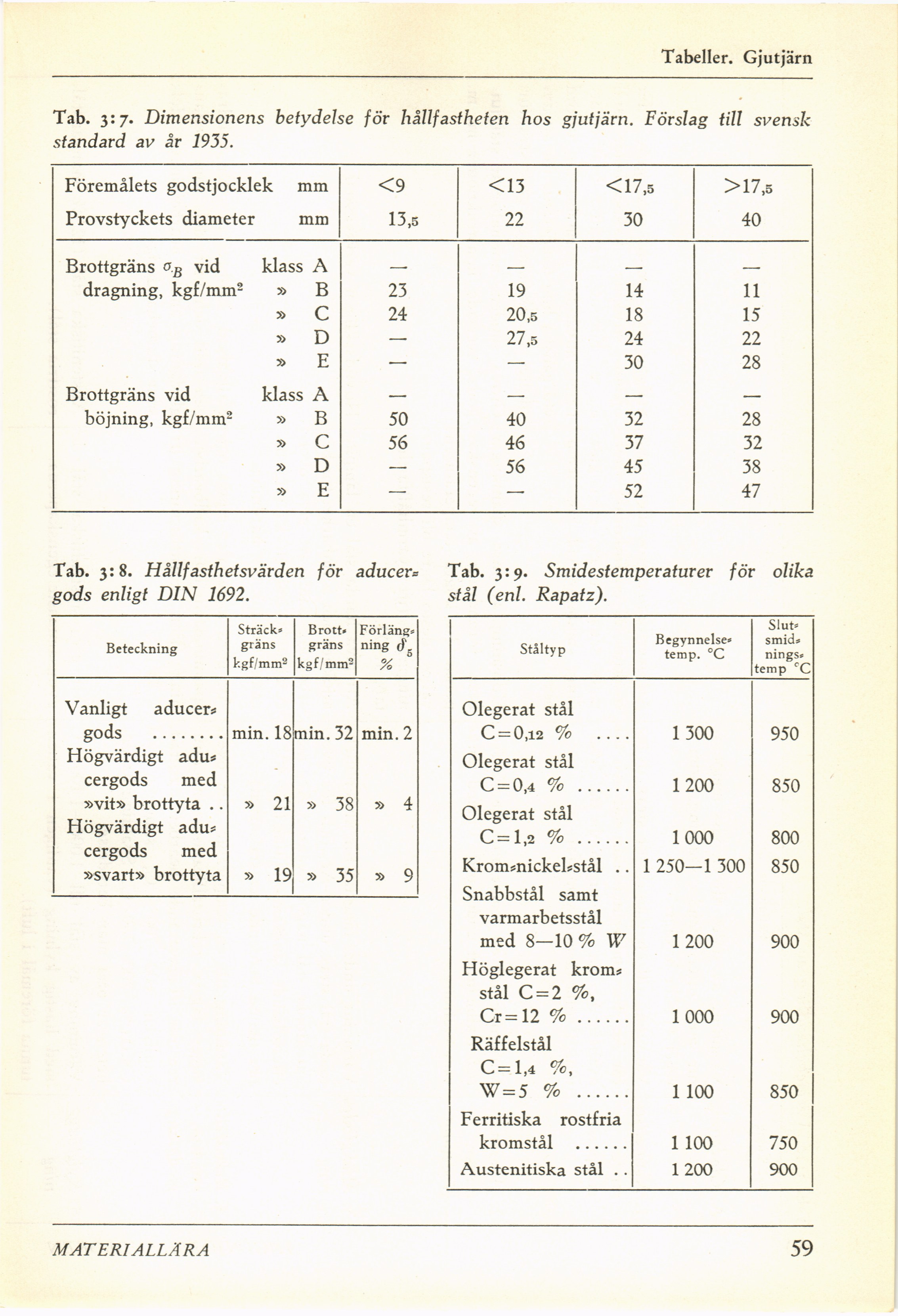

Tabeller. Gjutjärn
Tab. 3:7. Dimensionens betydelse för hållfastheten hos gjutjärn. Förslag till svensk
standard av år 1935.
Föremålets godstjocklek mm <9 <13 <17,5 >17,5
Provstyckets diameter mm 13,5 22 30 40
Brottgräns o.B vid dragning, kgf/mm2 klass A _ _ _
» B 23 19 14 11
» C 24 20,5 18 15
» D — 27,5 24 22
» E — — 30 28
Brottgräns vid böjning, kgf/mm2 klass A — — — —
» B 50 40 32 28
» C 56 46 37 32
» D — 56 45 38
» E — 52 47
Tab. 3:8. Hållfasthetsvärden för aducer=
gods enligt DIN 1692.
Tab. 3:9. Smidestemperaturer för olika
stål (enl. Rapatz).
Beteckning Sträck» gräns kgf/mm2 Brott, gräns kgf/mm2 Förläng» ning (fs %
Vanligt aducer* gods ........ min. 18 min. 32 min. 2
Högvärdigt adu* cergods med »vit» brottyta .. » 21 » 38 » 4
Högvärdigt adu* cergods med »svart» brottyta » 19 » 35 » 9
Ståltyp Begynnelse» temp. °C Slut* smid» nings* temp rC
Olegerat stål C = 0,12 % .... 1 300 950
Olegerat stål C = 0,4 % ...... 1200 850
Olegerat stål C=l,2 % ...... 1000 800
Kromnickelstål .. 1 250-1 300 850
Snabbstål samt varmarbetsstål med 8—10% W 1200 900
Höglegerat krom? stål C = 2 %, Cr= 12 %...... 1000 900
Räffelstål C =1,4 W = 5 % ...... 1 100 850
Ferritiska rostfria kromstål ...... 1 100 750
Austenitiska stål . . 1 200 900
MATERIALLÄRA
59
