Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

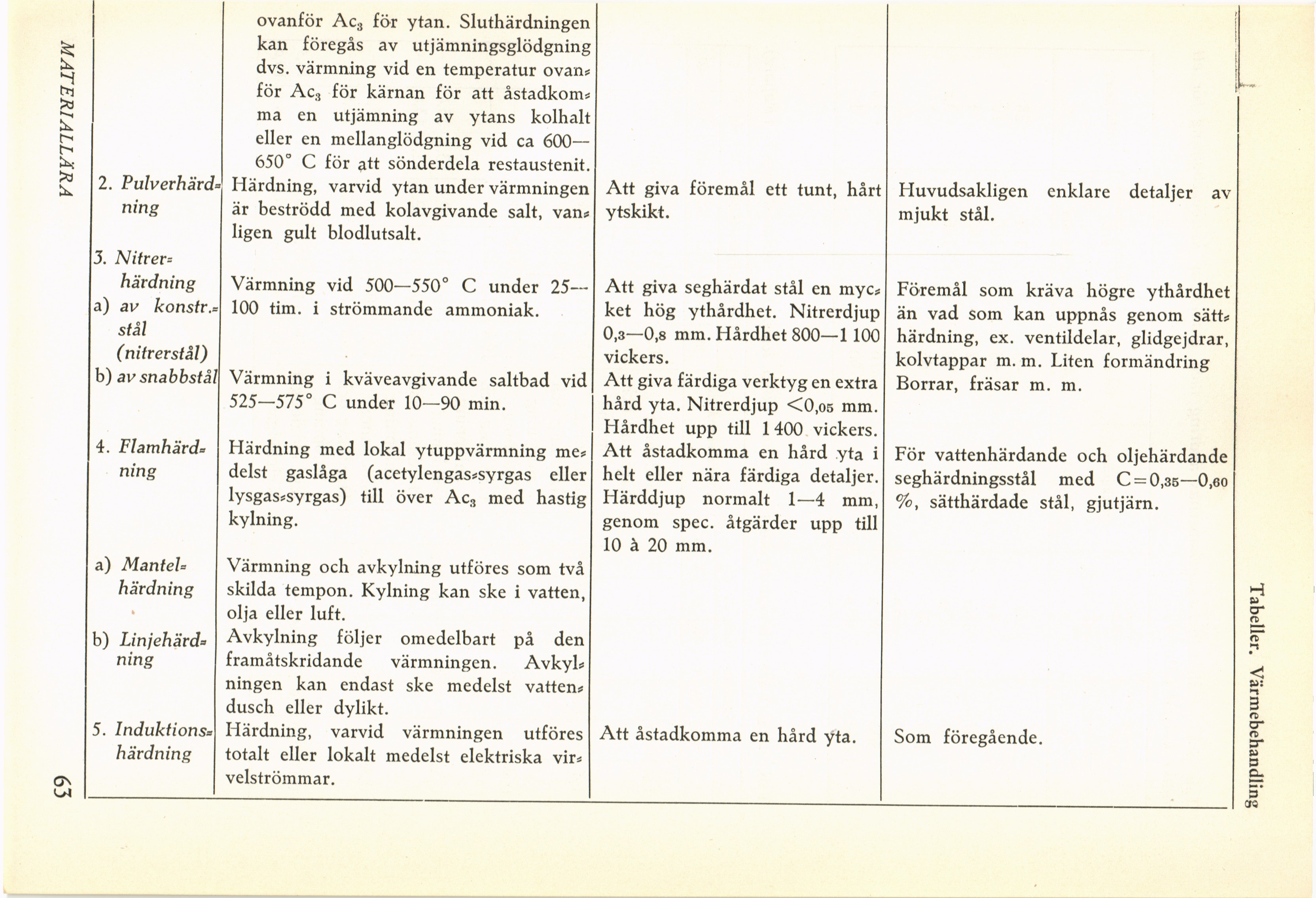

2. Pulverhärd
ning
3. Nitrer=
härdning
a) av konstr.-.
stål
(nitrerstål)
b) av snabbstål
4. Flamhärd=
ning
a) Mantel=
härdning
b) Linjehärd=
ning
5. Induktions=
härdning
ovanför Ac3 för ytan. Sluthärdningen
kan föregås av utjämningsglödgning
dvs. värmning vid en temperatur ovan*
för Ac3 för kärnan för att åstadkom*
ma en utjämning av ytans kolhalt
eller en mellanglödgning vid ca 600—
650° C för att sönderdela restaustenit.
Härdning, varvid ytan under värmningen
är beströdd med kolavgivande salt, van*
ligen gult blodlutsalt.
Värmning vid 500—550° C under 25—
100 tim. i strömmande ammoniak.
Värmning i kväveavgivande saltbad vid
525—575° C under 10—90 min.
Härdning med lokal ytuppvärmning me*
delst gaslåga (acetylengas*syrgas eller
lysgas*syrgas) till över Ac3 med hastig
kylning.
Värmning och avkylning utföres som två
skilda tempon. Kylning kan ske i vatten,
olja eller luft.
Avkylning följer omedelbart på den
framåtskridande värmningen. Avkyl*
ningen kan endast ske medelst vatten*
dusch eller dylikt.
Härdning, varvid värmningen utföres
totalt eller lokalt medelst elektriska vir*
velströmmar.
Att giva föremål ett tunt, hårt
ytskikt.
Att giva seghärdat stål en myc*
ket hög ythårdhet. Nitrerdjup
0,3—0,8 mm. Hårdhet 800—1 100
vickers.
Att giva färdiga verktyg en extra
hård yta. Nitrerdjup <0,os mm.
Hårdhet upp till 1400 vickers.
Att åstadkomma en hård yta i
helt eller nära färdiga detaljer.
Härddjup normalt 1—4 mm,
genom spec. åtgärder upp till
10 à 20 mm.
Att åstadkomma en hård yta.
Huvudsakligen enklare detaljer av
mjukt stål.
Föremål som kräva högre ythårdhet
än vad som kan uppnås genom sätt*
härdning, ex. ventildelar, glidgejdrar,
kolvtappar m. m. Liten formändring
Borrar, fräsar m. m.
För vattenhärdande och oljehärdande
seghärdningsstål med C = 0,35—0,eo
%, sätthärdade stål, gjutjärn.
Som föregående.
s
c-
<< prev. page << föreg. sida << >> nästa sida >> next page >>
