JÄRN OCH STÅL

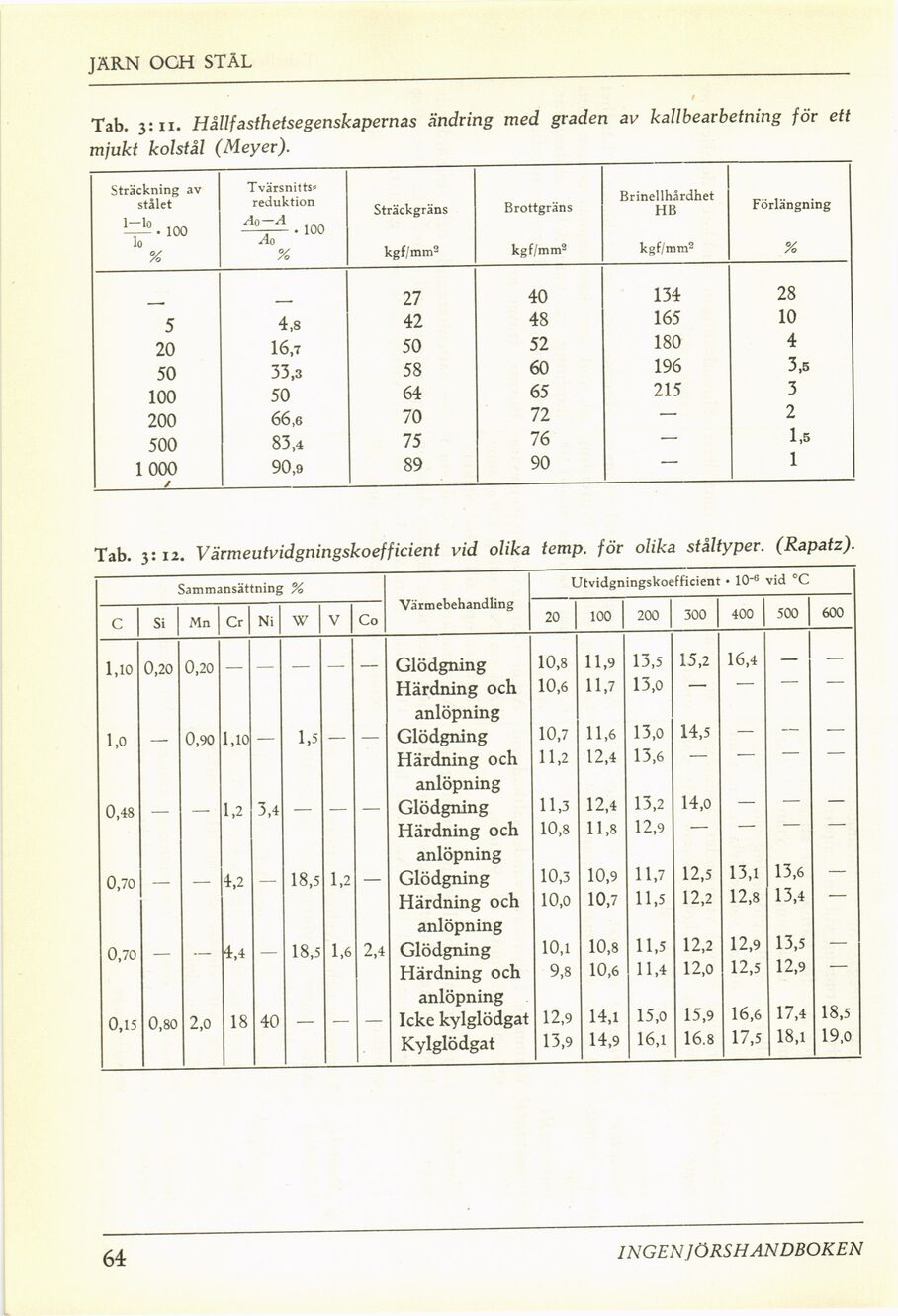

Tab. 3:11. Hållfasthetsegenskapernas ändring med graden av kallbearbetning för ett
mjukt kolstål (Meyer).

Sträckning av stålet t*. 100 lo % Tvärsnitts» reduktion V4.100 Ao % Sträckgräns Brott gräns Brinellhårdhet HB Förlängning
kgf/mm2 kgf/mm9 kgf/mm2 %
27 40 134 28
5 4,8 42 48 165 10
20 16,7 50 52 180 4
50 33,3 58 60 196 3,5
100 50 64 65 215 3
200 66,e 70 72 — 2
500 83,4 75 76 — 1,5
1000 / 90,9 89 90 — 1

Tab. 3: 12. V är meutvidgningskoefficient vid olika temp. för olika ståltyper. (Rapatz).

Sammansättning % Värmebehandling Utvidgningskoefficient • 10~6 vid °C
C Si Mn Cr Ni w v Co 20 100 200 300 400 500 600
1,10 0,20 0,20 Glödgning 10,8 11,9 13,5 15,2 16,4 _ _
Härdning och anlöpning 10,6 11,7 13,0 — — —
1,0 — 0,90 1,10 — 1,5 — — Glödgning 10,7 11,6 13,0 14,5 — — —
Härdning och anlöpning 11,2 12,4 13,6 —
0,48 — — 1,2 3,4 — — — Glödgning 11,3 12,4 13,2 14,0 — — —
Härdning och anlöpning 10,8 11,8 12,9
0,70 — — 4,2 — 18,5 1,2 — Glödgning 10,3 10,9 11,7 12,5 13,1 13,6 —
Härdning och anlöpning 10,0 10,7 11,5 12,2 12,8 13,4 ■ ■
0,70 — — 4,4 — 18,5 1,6 2,4 Glödgning 10,1 10,8 11,5 12,2 12,9 13,5 —
Härdning och anlöpning 9,8 10,6 11,4 12,0 12,5 12,9
0,15 0,80 2,0 18 40 — — — Icke kylglödgat 12,9 14,1 15,0 15,9 16,6 17,4 18,5
Kylglödgat 13,9 14,9 16,1 16.8 17,5 18,1 19,0

64

INGEN JÖRS HANDBOKEN
