Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

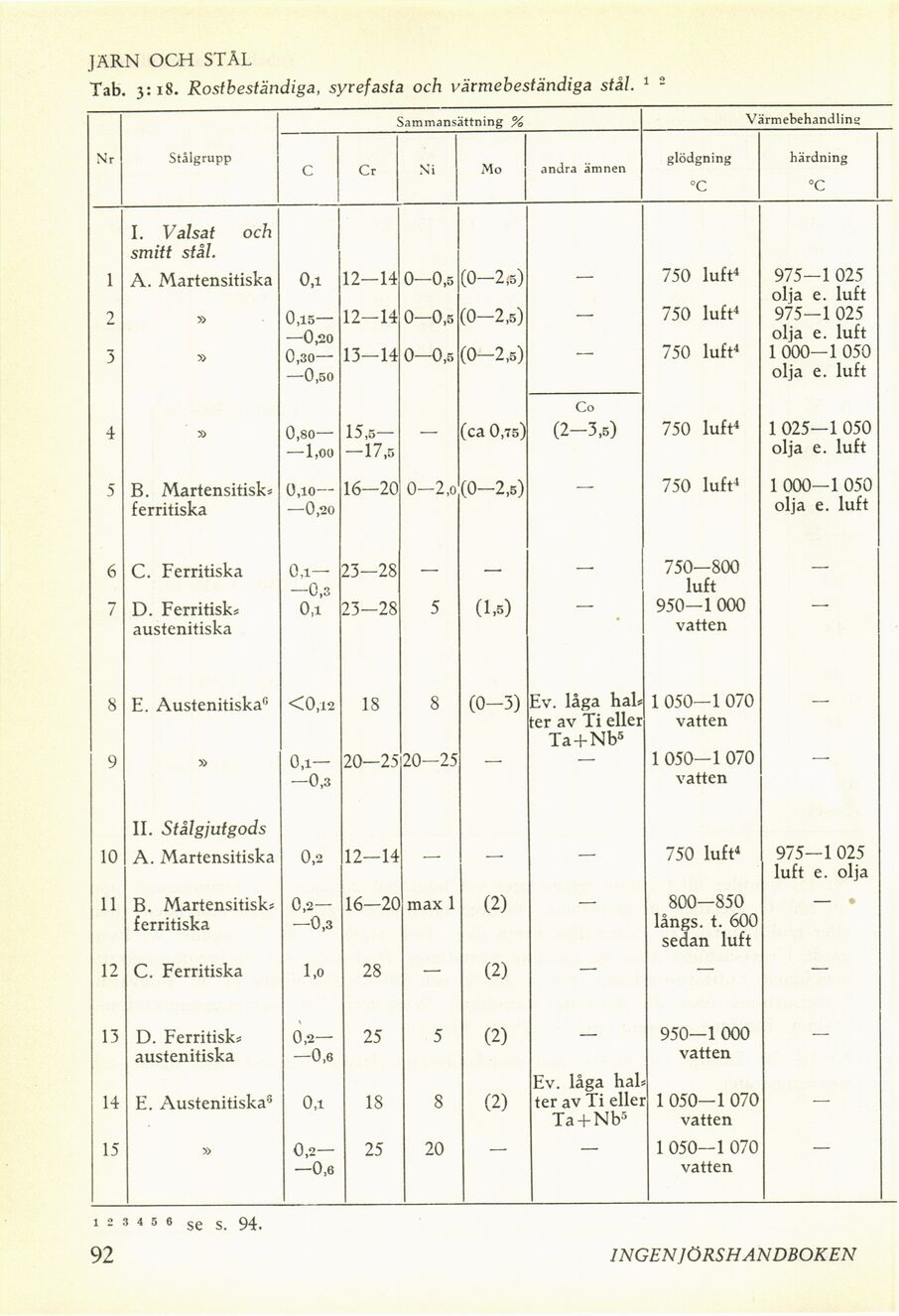

JÄRN OCH STÅL
Tab. 3:18. Rostbeständiga, syrefasta och värmebeständiga stål. 1 -
Nr Stilgrupp Sammansättning % Värmebehandling
C Cr Ni Mo andra ämnen glödgning °C härdning °C
I. Valsat och smitt stål.
1 A. Martensitiska 0,1 12—14 0—0,5 (0-2i5) — 750 luft4 975—1 025 olja e. luft
2 » 0,15— —0,20 12—14 0—0,5 (0-2,5) — 750 luft4 975—1 025 olja e. luft
3 » 0,30— —0,50 13—14 0—0,5 (0-2,5) 750 luft4 1 000—1 050 olja e. luft
Co
4 » 0,80— —1,00 15,5— -17,5 — (ca 0,75) (2-3,5) 750 luft4 1 025—1 050 olja e. luft
5 B. Martensitisk* ferritiska O.io— —0,20 16-20 0—2,0 (0-2,5) — 750 luft4 1 000—1 050 olja e. luft
6 C. Ferritiska 0,i— 23-28 — — — 750—800 luft —
7 D. Ferritisk* austenitiska 0,r 23—28 5 (1,5) 950—1 000 vatten
8 E. Austenitiska0 <0,12 18 8 (0-3) Ev. låga hal* 1 050—1 070
ter av Ti eller Ta+Nb5 vatten
9 » 0,1— —0,3 20—25 20—25 1 050—1 070 vatten
II. Stålgjutgods
10 A. Martensitiska 0,2 12—14 — — — 750 luft4 975—1 025 luft e. olja
11 B. Martensitisk* ferritiska 0,2— —0,3 16—20 max 1 (2) 800—850 långs. t. 600 sedan luft —
12 C. Ferritiska 1,0 28 — (2) — — —
13 D. Ferritisk* austenitiska 0,2— —0,6 25 5 (2) — 950—1 000 vatten —
14 E. Austenitiska6 0,1 18 8 (2) Ev. låga hal* ter av Ti eller Ta + Nb5 1 050—1 070 vatten —
15 » 0,2— —0,6 25 20 1 050—1 070 vatten
1 2 3 4 5 6 se s. 94.
92 INGENJÖRSHANDBOKEN
<< prev. page << föreg. sida << >> nästa sida >> next page >>
