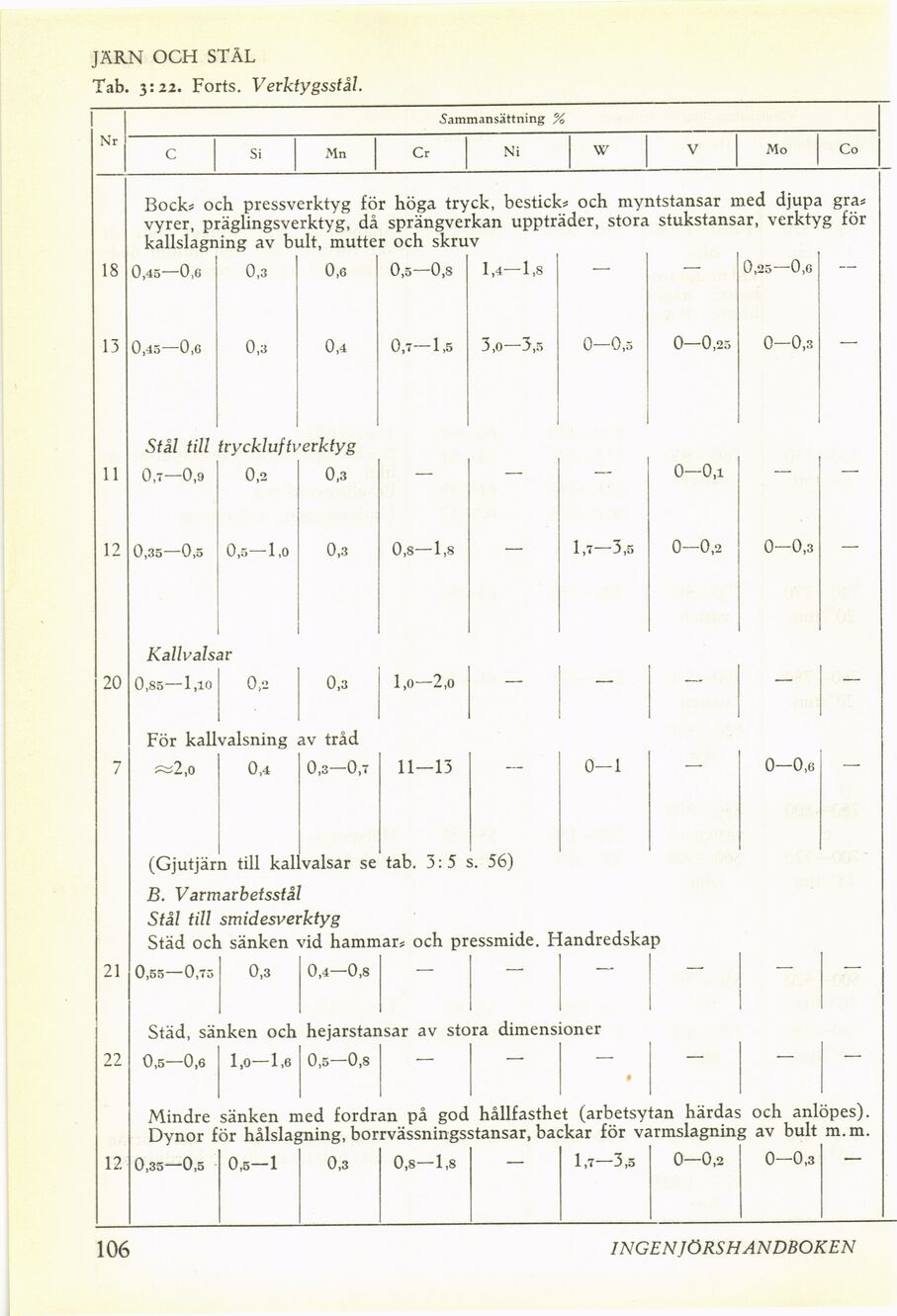

JÄRN OCH STÅL
Tab. 3:22. Forts. Verktygsstål.
Nr
Sammansättning %
Mn
Cr
Ni
W
Mo
Co
Bocks och pressverktyg för höga tryck, besticks och myntstansar med djupa gras
vyrer, präglingsverktyg, då sprängverkan uppträder, stora stukstansar, verktyg för
kallslagning av bult, mutter och skruv
18 0,45—0,6 0,3 0,6 0,5—0,8 1,4—1,8 — — 0,25—0,6 —
13 0,45—0,6 0,3 0,4 0,7—1,5 3,0—3,5 0—0,5 0—0,25 0—0,3 —
Stål till tryckluftverktyg
11 0,7—0,9 0,2 0,3 — — — 0—0,1 — —
12 0,35—0,5 0,5—1,0 0,3 0,8—1,8 — 1,7—3,5 0—0,2 0—0,3 —
I I
Kallvalsar
20 0,85—1,10 0,2 0,3 1,0—2,0 — i — — — —
För kallvalsning av tråd
7 ^2,o 0,4 0,3—0,- 11—13 — 0—1 — 0—0,6 —
(Gjutjärn till kallvalsar se tab. 3:5 s. 56)
B. Varmarbetsstål
Stål till smidesverktyg
Städ och sänken vid hammars och pressmide. Handredskap
21 0,55—0,73 0,3 0,4—0,8 — — j — — | — —
Städ, sänken och hejarstansar av stora dimensioner
22 0,5—0,6 | 1,0—1,6 0,5—0,8 ______
Mindre sänken med fordran på god hållfasthet (arbetsytan härdas och anlöpes).
Dynor för hålslagning, borrvässningsstansar, backar för varmslagning av bult m.m.
12 0,35—0,5 0,5—1 0,3 0,8 — 1,8 — 1,7—3,5 0—0,2 0—0,3 —
106
INGEN ]ÖRSH ANDBOKEN
