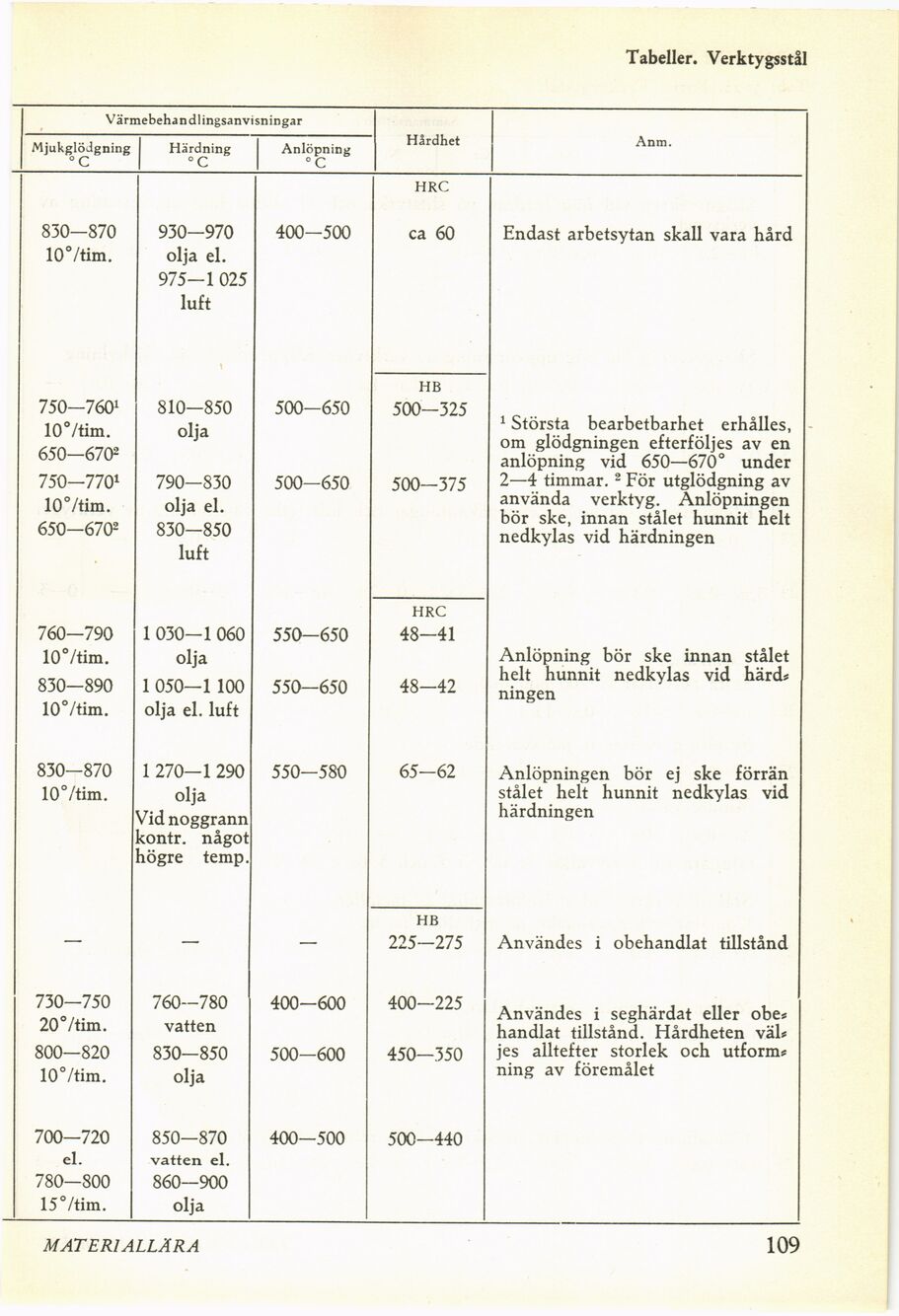

Tabeller. Verktygsstål
Värmebehandlingsanvisningar Hårdhet Anm.
MjukglöJgning °C Härdning °C Anlöpning °C
HRC
830-870 10°/tim. 930-970 olja el. 975-1 025 luft 400—500 ca 60 Endast arbetsytan skall vara hård
750—7601 10°/tim. 650—6702 810—850 olja 500—650 HB 500-325 1 Största bearbetbarhet erhålles, om glödgningen efterföljes av en anlöpning vid 650—670° under 2—4 timmar. 2 För utglödgning av använda verktyg. Anlöpningen bör ske, innan stålet hunnit helt nedkylas vid härdningen
750—7701 10°/tim. 650—6702 790—830 olja el. 830-850 luft 500-650 500—375
760—790 10°/tim. 1 030—1 060 olja 550-650 HRC 48-41 Anlöpning bör ske innan stålet helt hunnit nedkylas vid härd? ningen
830—890 10°/tim. 1 050—1 100 olja el. luft 550-650 48-42
830—870 10°/tim. 1 270-1 290 olja Vid noggrann kontr. något högre temp. 550—580 65-62 Anlöpningen bör ej ske förrän stålet helt hunnit nedkylas vid härdningen
— — — HB 225—275 Användes i obehandlat tillstånd
730—750 20°/tim. 760—780 vatten 400-600 400—225 Användes i seghärdat eller obe? handlat tillstånd. Hårdheten väl? jes alltefter storlek och utform? ning av föremålet
800—820 10°/tim. 830—850 olja 500—600 450—350
700—720 el. 780—800 15°/tim. 850—870 vatten el. 860—900 olja 400—500 500—440
MATERIALLÄRA
109
